◄ بررسی اجمالی

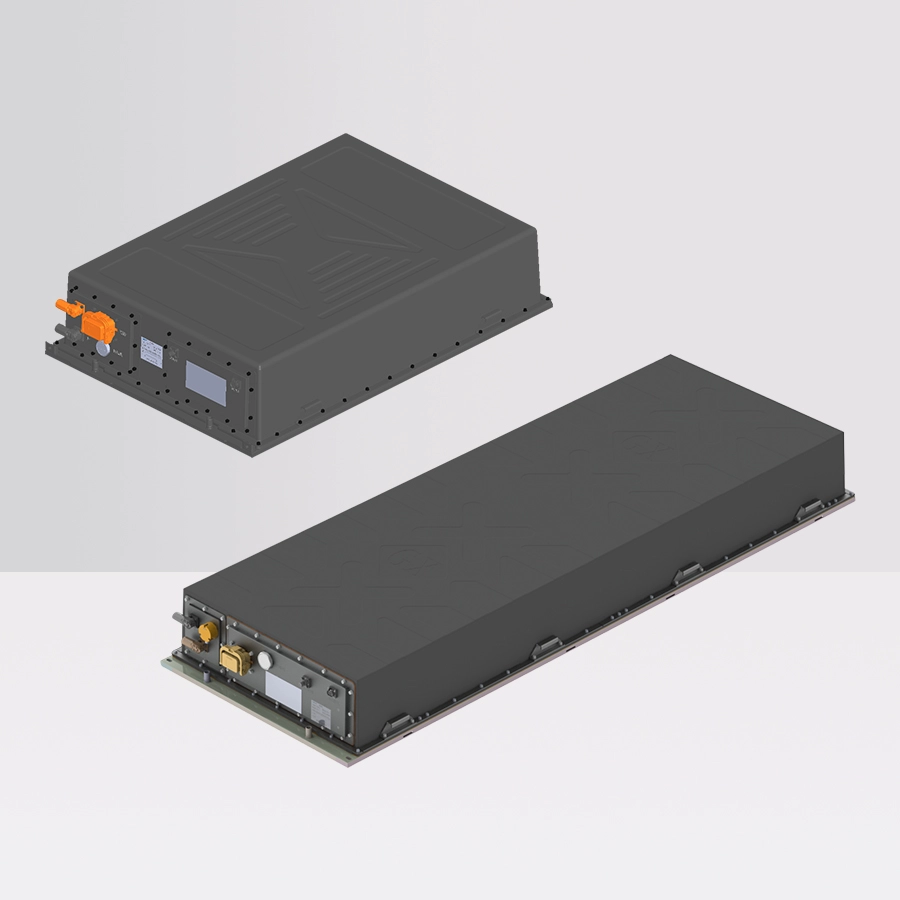

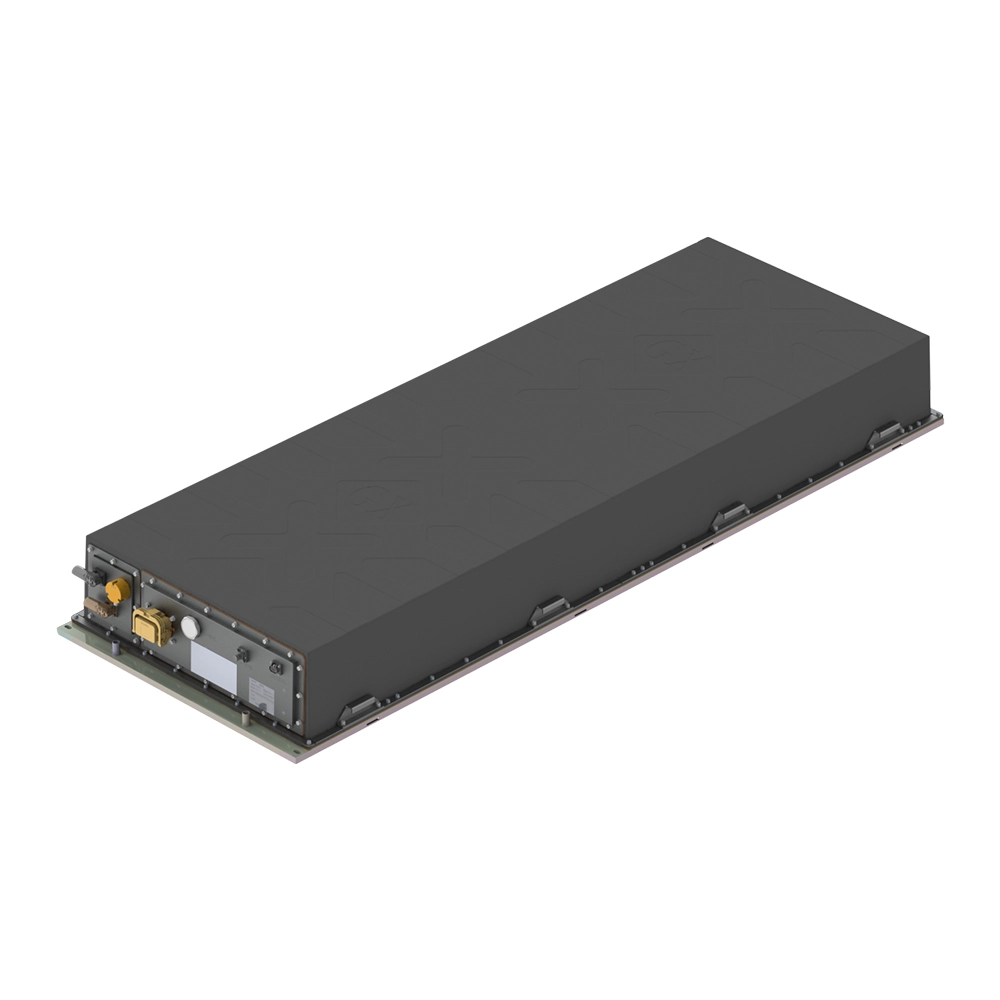

ماژول استاندارد CK-NLPL-104 یک ماژول استاندارد باتری مایع خنک‌شده است که دارای ساختار جعبه پلاگین باتری، با مشخصات 166.4V/314الفh است. این قطعات شامل هشت ماژول باتری 1P13S، BMU، صفحه خنک کننده مایع و MSD است. با یکپارچگی بالا و راندمان عملیاتی عالی سیستم، به عنوان بسته استاندارد اصلی برای ظروف ذخیره انرژی فعلی 5 مگاوات ساعت عمل می کند.

◄ ویژگی های محصول

سازگاری بالا

سازگاری قوی سلول باتری با سیستم های ولتاژ بالا جریان اصلی بین المللی، ظرفیت بزرگ تک سیستمی، کاهش پیچیدگی اتصال خارجی.

طراحی ولتاژ سیستم بالاتر (تقریباً 291.2-374.4V)، به حداقل رساندن تلفات خط.

به ویژه برای سیستم های کانتینری استاندارد داخلی/غیر استاندارد داخلی 20 فوتی بهینه شده است.

پشتیبانی از اتصال سری/موازی چندین واحد، افزایش ظرفیت از 92 کیلووات ساعت به 104 کیلووات ساعت را تسهیل می کند.

ایمن و قابل اعتماد

معماری ایمنی در سطح سیستم: طراحی سیستم مدیریت توزیع شده

اطفاء حریق در سطح بسته: واحد تشخیص و پاشش مستقل.

حفاظت فیوز چند مرحله ای: محافظ فیوزهای چندگانه سمت Dسی.

نظارت بر عایق: نظارت بر زمان واقعی وضعیت عایق بندی سیستم.

طراحی ایمنی غیرفعال: دریچه های ضد انفجار کانال های تخلیه فشار حرارتی.

سیستم خاموش کردن اضطراری: پاسخ خاموش کردن سریع برق سطح میلی ثانیه.

از تعادل فعال و غیرفعال پشتیبانی می کند

انتخاب سلول دقیق: مقاومت داخلی ≤0.23 مترΩ، انحراف ظرفیت <3٪.

تکنولوژی متعادل کننده غیرفعال: جریان متعادل کننده تا 100 میلی آمپر.

سیستم کنترل دما هوشمند: سازگاری دمای عملیاتی را با اختلاف دمای سلول زیر 5 تضمین می کنددرجهC.

پشتیبانی از طراحی چگالی توان بالاتر، با بهره وری انرژی ≥94 درصد

کلاس حفاظتی بالا

کلاس حفاظتی به IP67 می رسد.

به طور موثر خطرات نشت مایع خنک کننده را جدا می کند و اختلاف دمای داخلی/خارجی را کاهش می دهد.

از نفوذ آب میعانات از ایجاد اتصال کوتاه یا نقص در سیستم جلوگیری می کند و عملکرد سیستم مدیریت حرارتی پایدار را تضمین می کند.

از پوشش بالایی PP/SMC استفاده می کند که سازگاری با محیط زیست و سازگاری قوی را ارائه می دهد.

عملکرد عالی

فناوری اتلاف گرما خنک‌شده با مایع کارآمد، کنترل دقیق زمان واقعی را برای حفظ دمای بهینه عملکرد باتری، بهبود عملکرد و پایداری کلی امکان‌پذیر می‌سازد.

عمر چرخه بیش از 6000 چرخه (SOH≥80٪، وزارت دفاع≥90 درصد.

◄ پارامتر فنی
