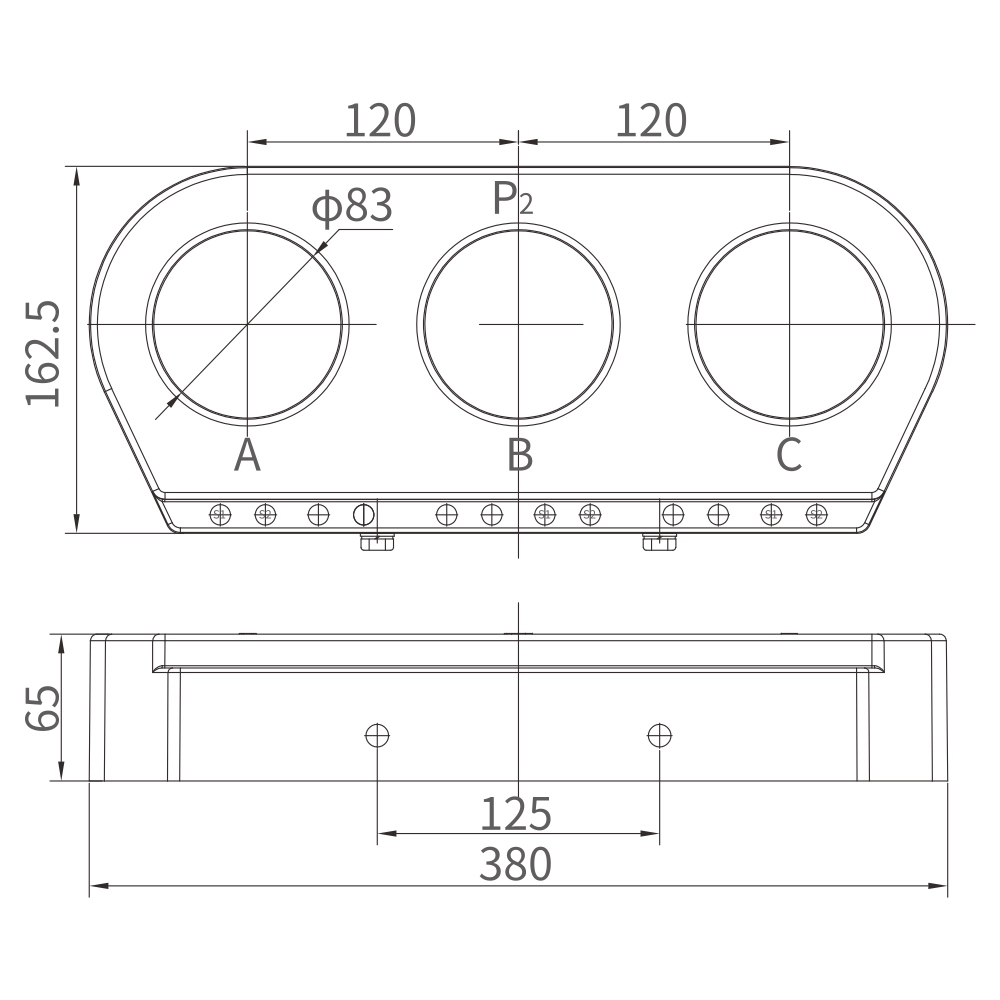

LSY120-Φ83-H Технические характеристики и габариты трансформатора тока
- Трансформатор тока LSY типа (трехфазный интегрированный) предназначен для установки на трехфазную втулку RMU и опорных выключателей. Применяется для измерения и защиты трехфазного тока и тока нулевой последовательности, а также может использоваться для измерения и защиты тока нулевой последовательности в многокабельных линиях.
ТРЕХФАЗНЫЕ ИНТЕГРИРОВАННЫЕ
ТРАНСФОРМАТОРЫ ТОКА
Трансформатор тока типа LSY (трехфазный интегрированный) предназначен для установки на трехфазные втулки RMU и опорные выключатели. Используется для измерения и защиты трехфазного тока и тока нулевой последовательности, а также может применяться для измерения и защиты тока нулевой последовательности в многокабельных линиях.
Сердечник и вторичная обмотка данной серии трехфазных интегрированных трансформаторов тока залиты высококачественной эпоксидной смолой методом вакуумного литья в огнестойкий пластиковый корпус, что обеспечивает влагозащищенность, стабильность работы и отсутствие необходимости обслуживания.
В зависимости от коэффициента трансформации, класса точности и номинальной нагрузки данная серия трансформаторов тока подразделяется на следующие типы. Конкретные параметры указаны в соответствующей таблице характеристик для каждой модели.
*(Примечание: возможна индивидуальная разработка в соответствии с требованиями заказчика по спецификациям и параметрам трансформаторов тока
| Оцененный первичный ток (A) | Оцененный вторичный ток (A) | Класс точности и номинальная нагрузка (VA) | Класс точности и номинальная нагрузка (VA) | Композитный класс точности и номинальная нагрузка (VA) |
|||||||
| 0,2 с | 0,2 | 0,5 | 10p20 | 10p15 | 10p10 | 0,2 с | 0,5 | 10P10 | 10p5 | ||
| 50 | 5 | 2.5 | |||||||||
| 75 | 2.5 | ||||||||||
| 100 | 2.5 | 1.5 | |||||||||
| 150 | 2.5 | 1.5 | 2.5 | ||||||||
| 200 | 2.5 | 2.5 | 2.5 | 1.5 | 2.5 | 1.5 | |||||
| 300 | 2.5 | 2.5 | 5 | 2.5 | 2.5 | 2.5 | 1.5 | ||||
| 400 | 5 | 5 | 7,5 | 5 | 2.5 | 2.5 | 2.5 | ||||
| 500 | 5 | 5 | 7,5 | 3.75 | 2.5 | 2.5 | 2.5 | ||||
| 600 | 5 | 5 | 7,5 | 5 | 2.5 | 2.5 | 2.5 | ||||
| 100 | 1 | 1 | 2.5 | 1 | 1 | ||||||
| 150 | 1 | 1.5 | 1.5 | 1 | 1 | ||||||
| 200 | 2 | 2.5 | 2.5 | 2 | 1.5 | ||||||
| 300 | 2 | 3.75 | 3.75 | 2.5 | 2 | ||||||
| 400 | 2.5 | 7,5 | 5 | 5 | 2.5 | ||||||
| 500 | 5 | 7,5 | 5 | 5 | 2.5 | ||||||
| 600 | 5 | 7,5 | 5 | 5 | 5 | ||||||

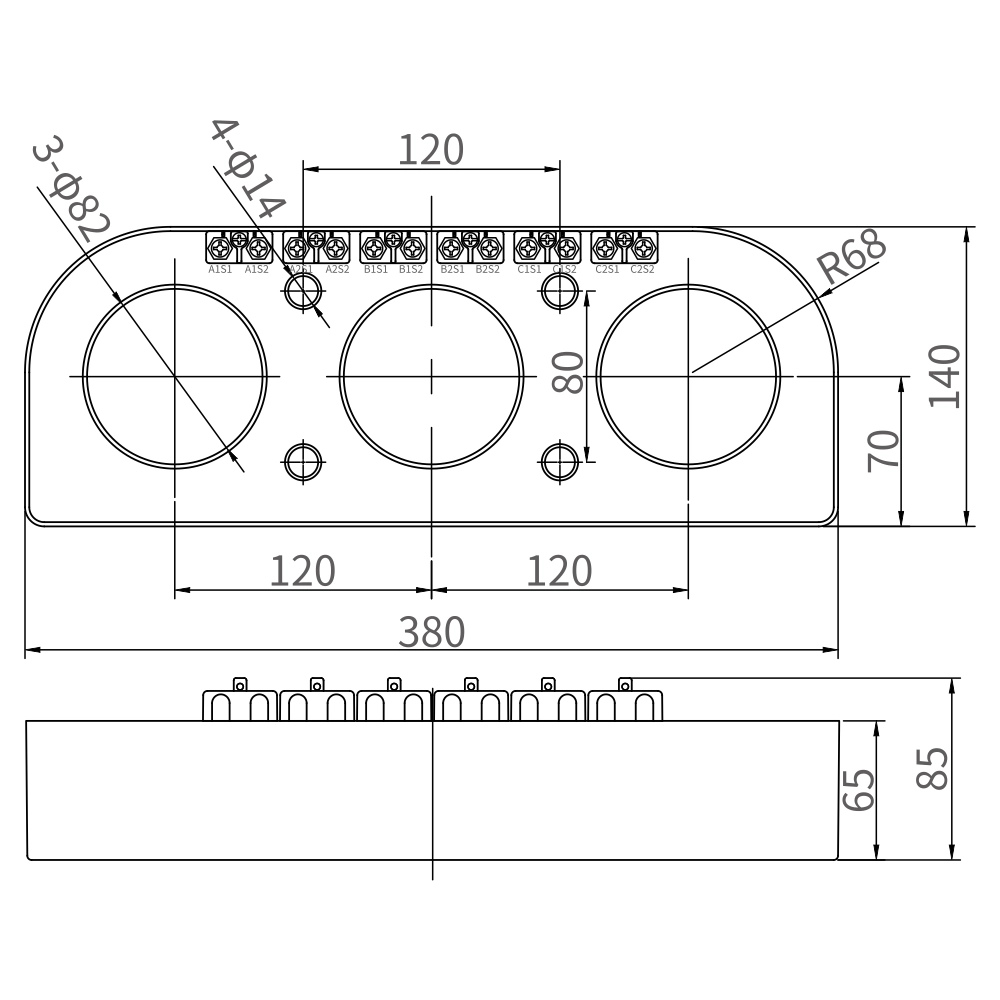

| Примечание: 1. Этот продукт может быть сделан в трехфазном или двухфазе в соответствии с требованиями клиента,и специальные требования к параметрам могут быть согласованы. 2. Размеры высоты продукта h: 50, 65, 75, 90, 120. 3. Есть два метода установки, как показано на рисунке. |
|||||||||||
