ชุดหม้อแปลงไฟฟ้าแบบเสา

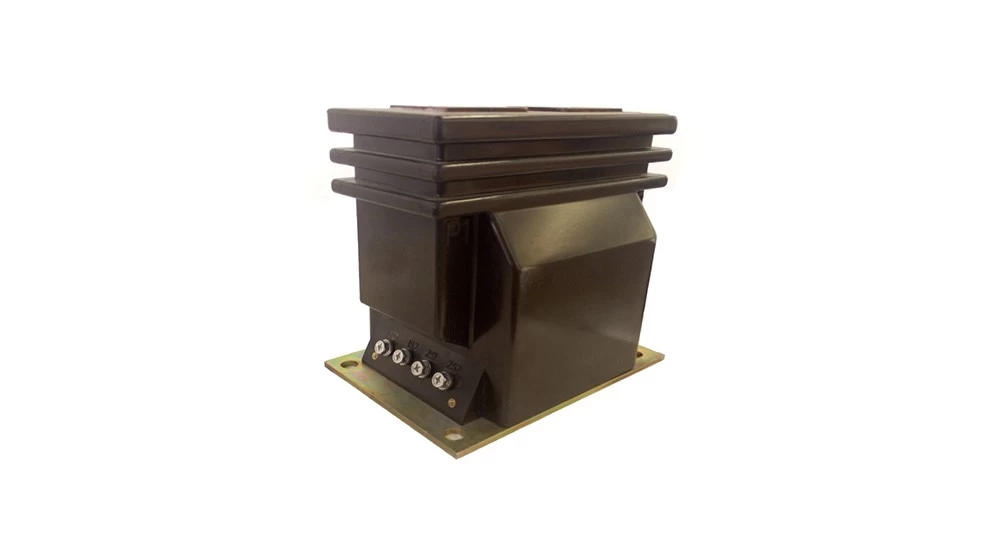

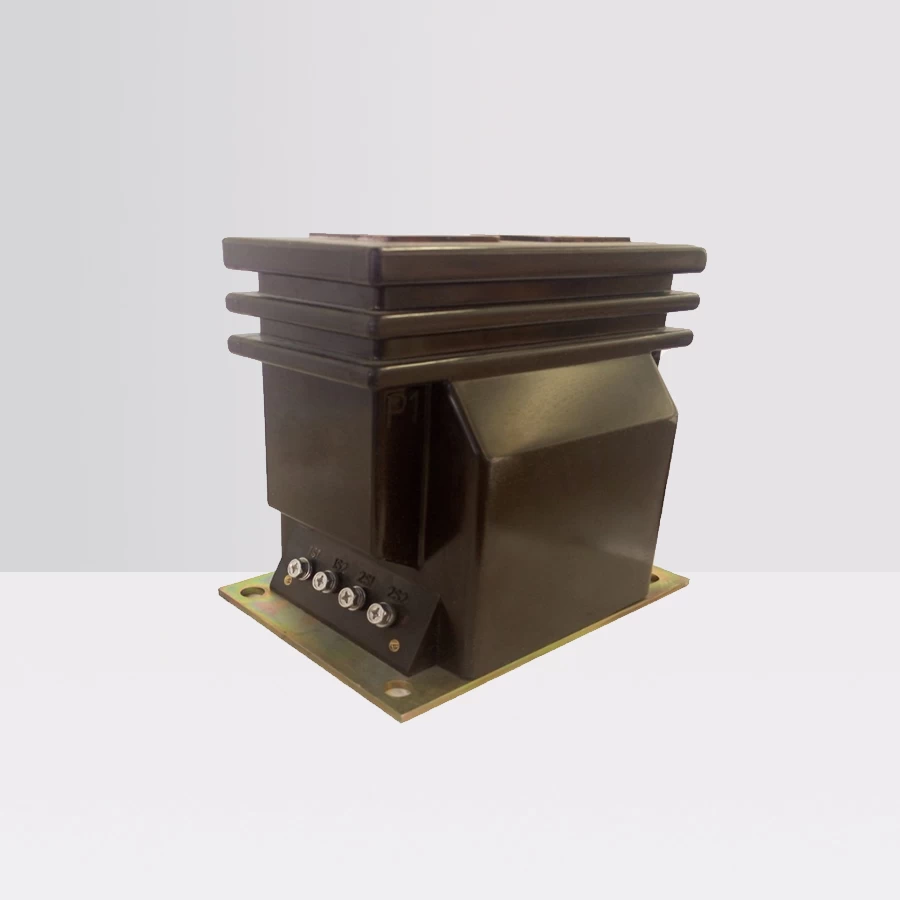

หม้อแปลงกระแสไฟฟ้าแบบเสาหลัก LZZBJ เป็นหม้อแปลงฉนวนกันความร้อนของอีพอกซีเรซินที่ล้อมรอบอย่างสมบูรณ์ซึ่งเหมาะสำหรับระบบพลังงาน AC ที่มีความถี่ที่กำหนดไว้ที่ 50Hz หรือ 60Hz และแรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงสุด 10kV, 20kV, 35kV มันทำหน้าที่สำหรับการวัดปัจจุบันการวัดพลังงานไฟฟ้าและการป้องกันการถ่ายทอด

ขึ้นอยู่กับอัตราส่วนการเปลี่ยนแปลงในปัจจุบันคลาสความแม่นยำและภาระที่ได้รับการจัดอันดับชุดของหม้อแปลงกระแสในปัจจุบันนี้จะแบ่งออกเป็นประเภทต่อไปนี้ พารามิเตอร์เฉพาะมีรายละเอียดในตารางพารามิเตอร์ที่สอดคล้องกันสำหรับแต่ละรุ่น (หมายเหตุ: หม้อแปลงกระแสไฟฟ้าที่กำหนดเองที่มีข้อกำหนดและพารามิเตอร์ที่แตกต่างกันสามารถผลิตได้ตามข้อกำหนดของผู้ใช้)

หม้อแปลงประเภทนี้เป็นฉนวนกันความร้อนของอีพอกซีเรซินขนาดกะทัดรัดหม้อแปลงหม้อแปลงประเภทเสาที่ล้อมรอบอย่างสมบูรณ์ซึ่งเหมาะสำหรับระบบพลังงาน AC ที่มีแรงดันไฟฟ้า 10kV หรือต่ำกว่าและความถี่ที่กำหนดไว้ที่ 50Hz หรือ 60Hz มันใช้สำหรับการวัดกระแสไฟฟ้าการวัดพลังงานไฟฟ้าและการป้องกันการถ่ายทอด การออกแบบขนาดกะทัดรัดช่วยประหยัดพื้นที่ในขณะที่อำนวยความสะดวกในการขนส่งและการติดตั้ง

ตารางพารามิเตอร์

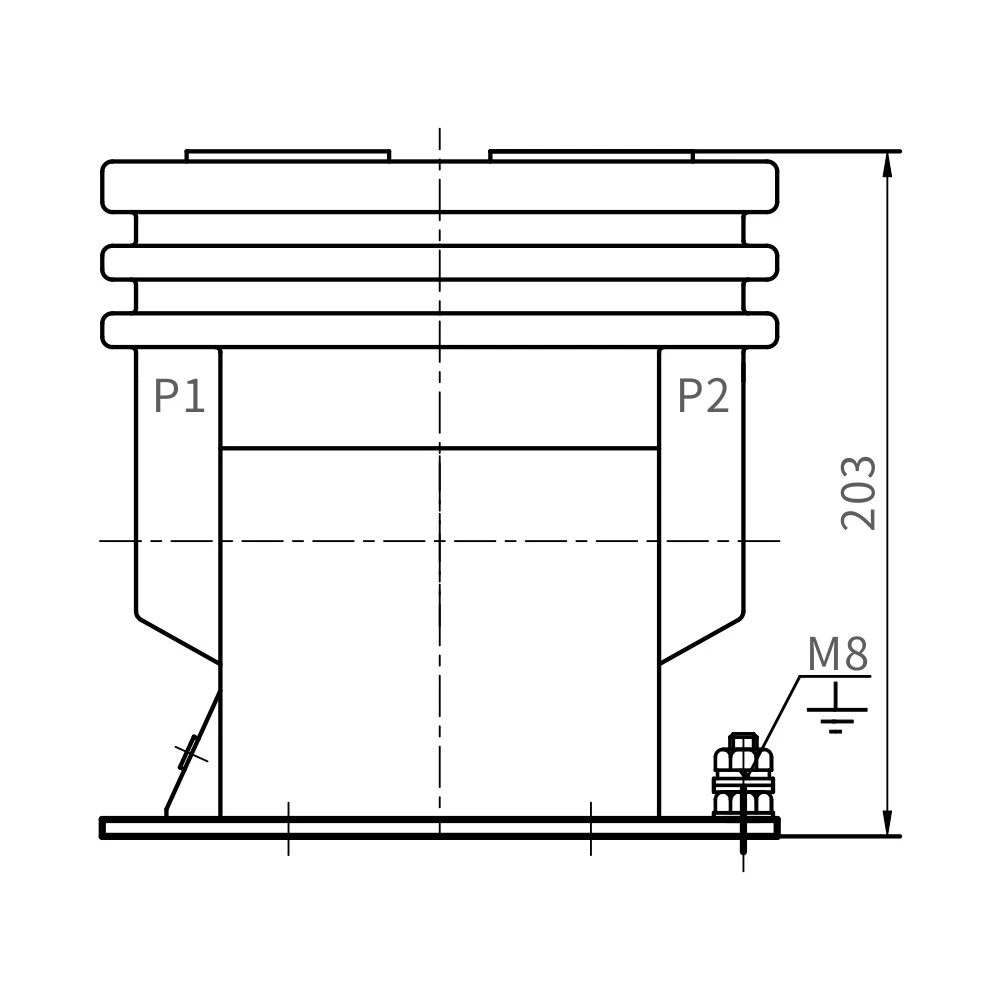

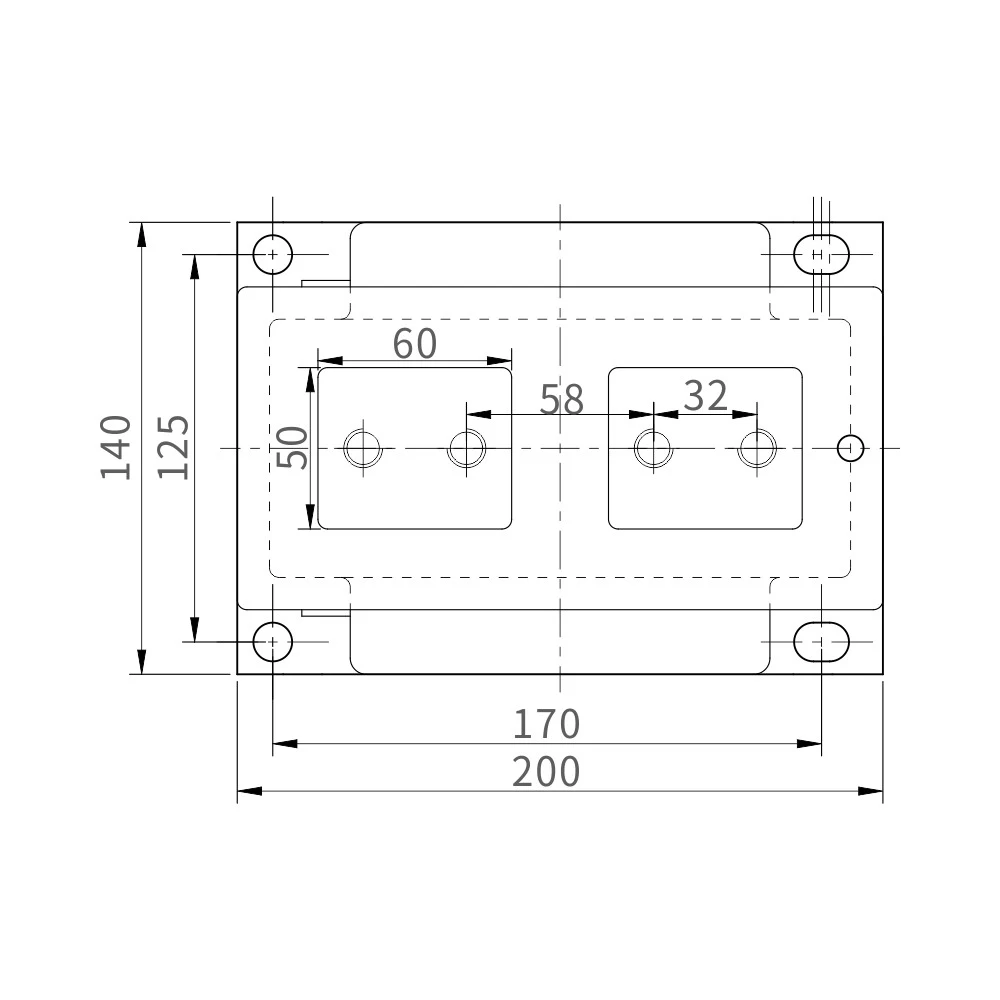

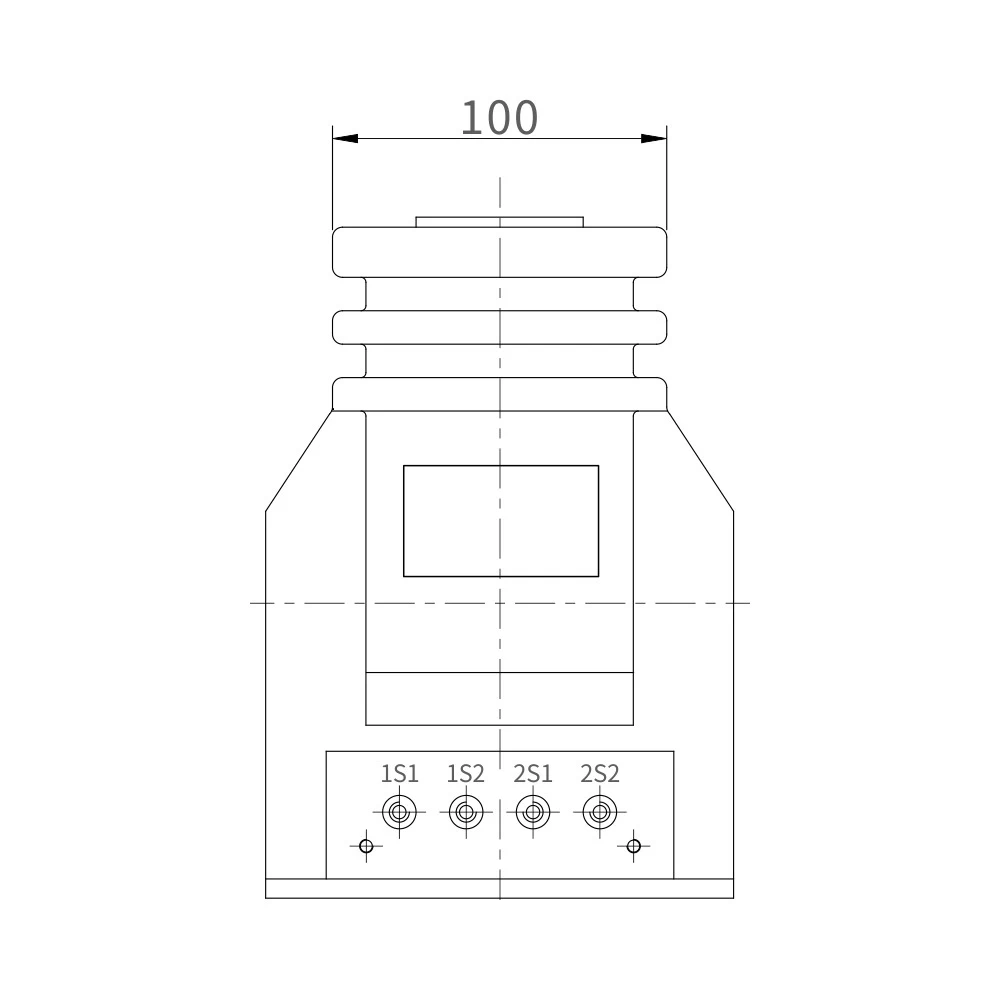

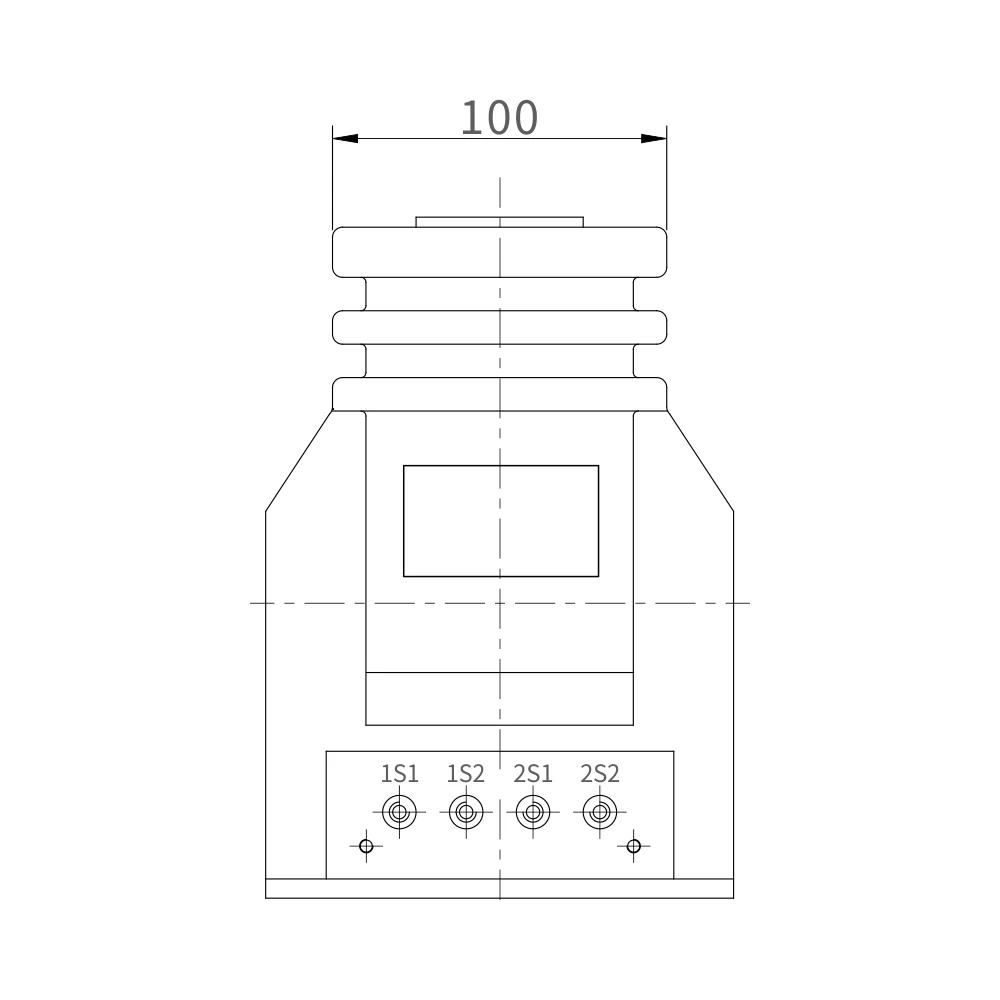

ร่างมิติการวาดภาพ
