►Descripción general del producto

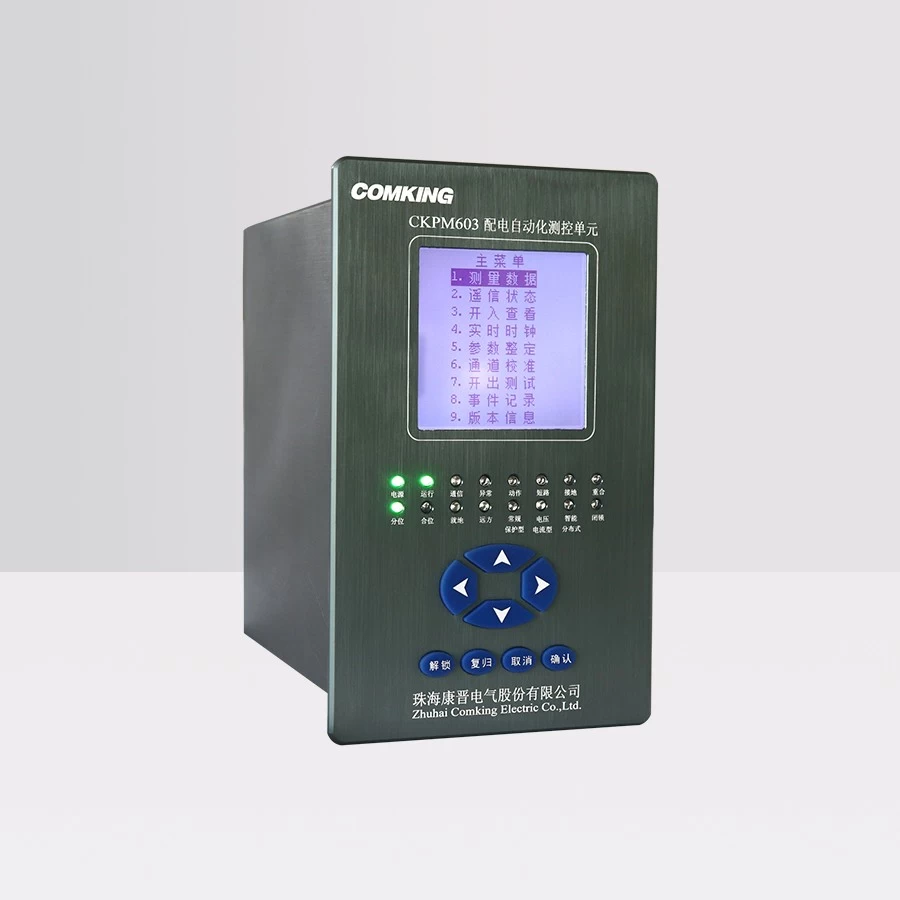

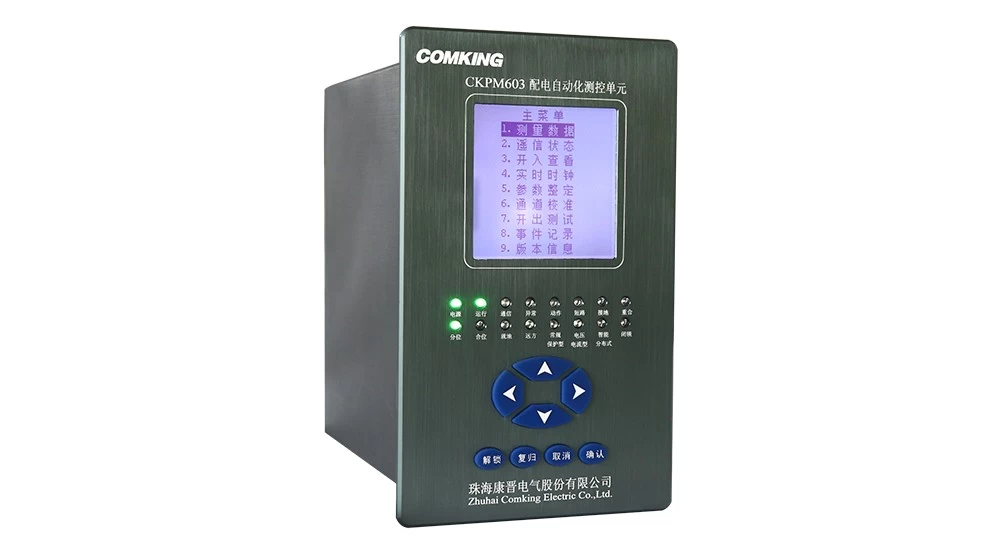

La unidad de control y medición de automatización de distribución (DTU distribuida) CKPM603, cuando se usa junto con el interruptor de la unidad principal en anillo, se puede configurar para proporcionar características inteligentes distribuidas de voltaje-tiempo, características de voltaje-corriente-tiempo, tipo de protección y otras funcionalidades de la red de distribución, logrando así la automatización de la distribución en el sitio. El dispositivo, en coordinación con interruptores de salida, interruptores de rama y otros componentes, puede facilitar el aislamiento y la recuperación de fallas en las líneas de distribución. Representa una nueva generación de dispositivos terminales remotos basados ​​en microcomputadoras para la automatización de la distribución, integrando funciones de telemedición, señalización remota, control remoto, protección y comunicación.

Haga clic Solución de datos inteligentes DTU en China para conocer más sobre los productos.

►Características del producto

Potente plataforma de hardware y software:
El dispositivo presenta un diseño integrado, con gran versatilidad en el diseño de circuitos, buena intercambiabilidad, excelente mantenibilidad y convenientes actualizaciones tecnológicas. La plataforma de software utiliza un sistema operativo integrado en tiempo real, con un único tablero de control principal que logra funciones tanto de "algoritmo" como de "comunicación", lo que da como resultado una arquitectura de sistema simple y confiable.

Fuente de alimentación de alta confiabilidad:
El terminal emplea una fuente de alimentación conmutada de alto rendimiento y altamente confiable, con una amplia gama de entradas universales, que proporciona tres fuentes de alimentación operativas seleccionables, clasificadas en 85-265 VCA/CC, 24 VCC y 48 VCC. El terminal de entrada de alimentación incorpora múltiples medidas de filtrado antiinterferencias y circuitos de protección contra rayos. Varios condensadores de filtro utilizan condensadores electrolíticos de baja resistencia, alta temperatura y larga duración, mientras que el transformador de alta frecuencia incorpora medidas de blindaje de doble capa. Esto garantiza que el dispositivo pueda funcionar de forma estable y fiable durante un período prolongado.

Múltiples medidas antiinterferencias:
Unidad de comunicación de automatización de distribución Antiinterferencia, el dispositivo emplea aislamiento multinivel y medidas de blindaje efectivas, con una consideración integral de estrategias antiinterferencias en el diseño desde el chasis hasta la placa de circuito impreso y la selección de componentes. Varias estrategias antiinterferencias; La aplicación de tecnología avanzada de montaje en superficie, junto con el estricto cumplimiento de los procedimientos ISO9001:2015 durante el proceso de producción, garantiza que toda la unidad exhiba una excelente compatibilidad electromagnética y una alta confiabilidad en las operaciones de campo, eliminando la necesidad de medidas antiinterferencias externas y simplificando el diseño y el mantenimiento operativo.

Funciones flexibles y configurables:
El software de la herramienta de mantenimiento del dispositivo ofrece tres funciones de configuración principales: configuración del canal del dispositivo, configuración de parámetros fijos y configuración de tablas de puntos de reenvío. A través de estas tres funciones de configuración, se pueden completar diversas aplicaciones de ingeniería sin modificar el programa, lo que mejora significativamente la confiabilidad del dispositivo.

Función integral de registro de fallas:
El terminal presenta capacidades de registro de fallas y de formas de onda de fallas, muestreando 80 puntos por ciclo y registrando los 4 ciclos que preceden a la falla y los 8 ciclos que la siguen.

Goose Communication cumple con los estándares IEC61850:
El tiempo de retardo para la comunicación entre pares de mensajes de intercambio de información de fallas es inferior a 15 ms.

Interfaz hombre-máquina fácil de usar y de alta resolución (opcional):
El terminal está equipado con una gran pantalla LCD de 160×160 caracteres chinos y menú de operación, ofreciendo una excelente interfaz hombre-máquina. Los datos de valores establecidos, los significados de los caracteres de control, las entradas de interruptores y la información de fallas se muestran en caracteres chinos, lo que hace que los ajustes y la visualización en el sitio sean muy convenientes.

►Características del producto

• 15 canales de entradas digitales optoaisladas
• 13 canales de medición AC y 2 canales de medición DC
• 6 canales de salida, con niveles de voltaje seleccionables y una función de bucle de operación opcional
• Fuente de alimentación del dispositivo: CA/CC 220 V, CA/CC 110 V, CC 48 V, CC 24 V, con una desviación permitida de ± 20 %
• Voltaje de entrada para cantidades de conmutación y cantidades de estado: CA/CC 220 V, CA/CC 110 V, CC 48 V, CC 24 V, con un voltaje de arranque de (60% ~ 75%).
• Corriente de protección: CA 0A ~ 100A
• Corriente de medición: CA 0A ~ 20A
• Corriente de secuencia cero: CA 0A ~ 100A
• Voltaje de corriente alterna: CA 0V ~ 450V
• Voltaje de corriente continua: CC 0 V ~ 60 V.
• Precisión de medición de corriente/voltaje: nivel 0,2
• Precisión de protección de corriente/voltaje de protección: nivel 3P
• Precisión de medición de potencia activa, potencia reactiva y factor de potencia: nivel 0,5
• La precisión de la medición de frecuencia no supera ±0,02 Hz
• Precisión de medición de voltaje CC: ≤0,5 V
• Resolución SOE: ≤2 ms
