►Termékek áttekintése

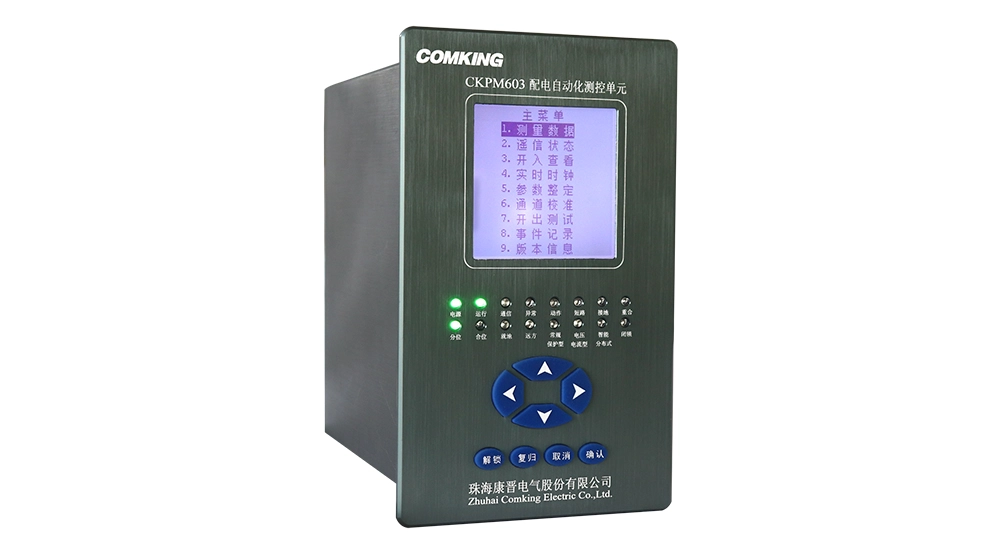

A CKPM603 elosztási automatizálási és vezérlőegység (elosztott DTU), ha a gyűrűs fő egység kapcsolóval együtt használják, konfigurálhatók az intelligens elosztott, feszültség-idő jellemző, feszültség-áram-jellemző, védő típus és egyéb elosztóhálózati funkciók biztosítására, ezáltal a helyszíni elosztási automatizálás elérésével. Az eszköz, a kimenő kapcsolókkal, ágkapcsolókkal és más alkatrészekkel összehangolva, megkönnyítheti a hiba elszigetelését és az elosztóvezetékek helyreállítását. Ez a mikrokomput-alapú távoli terminál eszközök új generációját képviseli az elosztási automatizáláshoz, a telemeterezés integrálásához, a távoli jelzéshez, a távirányításhoz, a védelemhez és a kommunikációs funkciókhoz.

Kattintás DTU lntelligent adatmegoldás Kínában Ha többet szeretne megtudni a termékekről.

► Termékjellemzők

Erőteljes hardver- és szoftverplatform ：
Az eszköz integrált kialakítással rendelkezik, erős sokoldalúsággal az áramkör tervezésében, a jó cserélhetőség, a kiváló karbantarthatóság és a kényelmes technológiai frissítések. A szoftverplatform beágyazott valós idejű operációs rendszert használ, és egyetlen fő vezérlőpultot elér az "algoritmus" és a "kommunikációs" funkciókkal, amelyek egyszerű és megbízható rendszer-architektúrát eredményeznek.

Magas megbízhatósági áramellátás ：
A terminál nagy teljesítményű, nagyon megbízható kapcsolási tápellátást alkalmaz, az univerzális bemenet széles skálájával, három választható működési energiaforrást biztosítva, a 85-265VAC/DC 、 24VDC 、 48VDC kategóriába sorolva. A teljesítménybemeneti terminál több interferencia-szűrési intézkedést és villámvédelmi áramkört tartalmaz. Különböző szűrőkondenzátorok hosszú élettartamú, magas hőmérsékletű, magas frekvenciájú, alacsony ellenállású elektrolitkondenzátorokat használnak, míg a nagyfrekvenciás transzformátor kettős rétegű árnyékolási intézkedéseket tartalmaz. Ez biztosítja, hogy az eszköz hosszabb ideig stabilan és megbízhatóan működhessen.

Többszörös interferencia-intézkedések ：
Az eszköz többszintű elszigeteltség és hatékony árnyékolási intézkedéseket alkalmaz, az interferenciaellenes stratégiák átfogó megfontolásával az alváztól a nyomtatott áramköri lapig és az alkatrészek kiválasztásának. Különféle interferencia-anti-interferencia-stratégiák; A fejlett felületre szerelt technológia alkalmazása, valamint az ISO9001: 2015 eljárások szigorú betartása a gyártási folyamat során, biztosítja, hogy az egész egység kiváló elektromágneses kompatibilitást és nagy megbízhatóságot mutatjon a terepi műveletek során, kiküszöbölve a külső interferencia-anti-anti-anti-intézkedések szükségességét, egyszerűsítette a tervezést és a működési karbantartást.

Rugalmas és konfigurálható funkciók ：
Az eszköz karbantartási eszköz szoftvere három fő konfigurációs funkciót kínál: az eszközcsatorna -konfiguráció, a rögzített paraméterek beállítása és a továbbítási ponttáblák konfigurációja. E három konfigurációs funkció révén a különféle mérnöki alkalmazások befejezhetők a program módosítása nélkül, jelentősen javítva az eszköz megbízhatóságát.

Átfogó hibafelvételi funkció ：
A terminál hibás rögzítést és hibahullám -rögzítési képességeket, ciklusonként 80 pont mintavételét, valamint a hibát megelőző 4 ciklust és azt követi 8 ciklust követi.

Az IEC61850 szabványoknak megfelelő liba -kommunikáció ：
A hibainformáció-csere üzenetek peer-to-peer kommunikációjának késleltetési ideje kevesebb, mint 15 ms.

Nagyfelbontású, felhasználóbarát emberi gép interfész (opcionális) ：

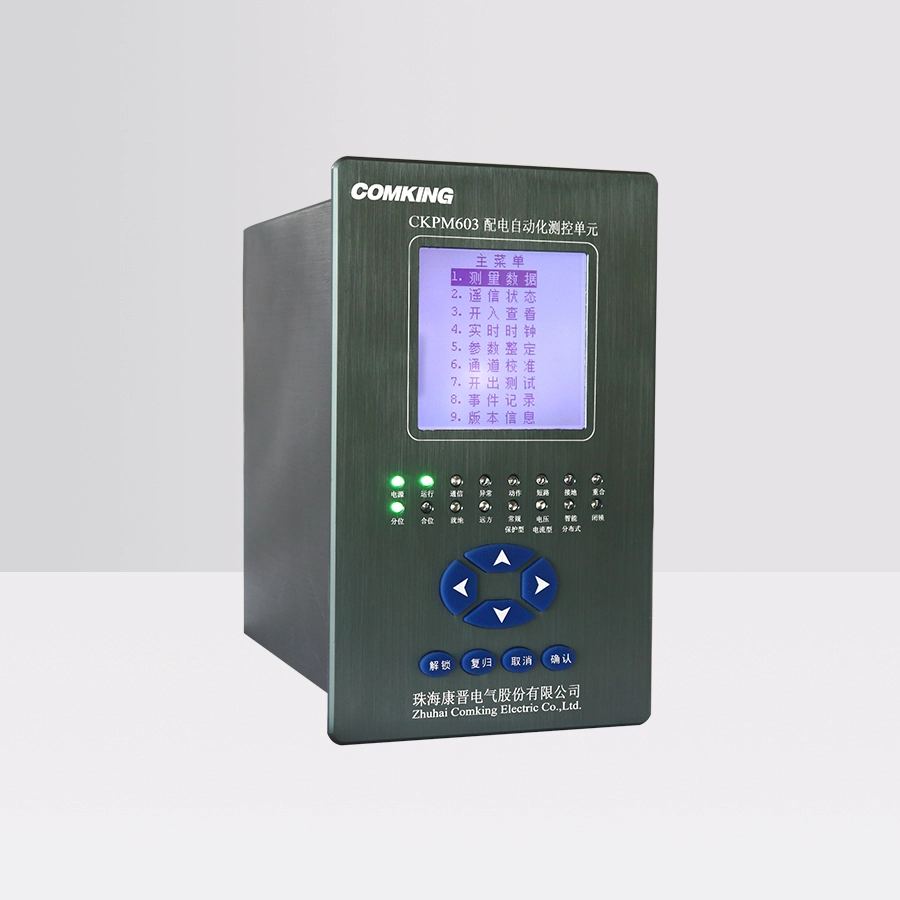

A terminál egy nagy, 160 × 160 kínai LCD kijelzővel és menüművelettel van felszerelve, kiváló emberi gép interfészt kínálva. Az értékadatok beállítása, a vezérlő karakter jelentése, a kapcsoló bemenetek és a hibainformációk mind kínai karakterekben jelennek meg, így a helyszíni beállítások és a megtekintés nagyon kényelmes.

► Termékjellemzők

• 15 opto-izolált digitális bemenet csatornája
• 13 AC mérési csatorna és 2 DC -mérési csatorna
• 6 kimeneti csatorna, választható feszültségszintekkel és opcionális működési hurok funkcióval
• Eszköz tápegység: AC/DC 220V, AC/DC 110V, DC 48V, DC 24V, megengedett eltéréssel ± 20%
• Bemeneti feszültség a kapcsolási mennyiségekhez és az állapotmennyiséghez: AC/DC 220V, AC/DC 110V, DC 48V, DC 24V, kiindulási feszültséggel (60% ～ 75%)
• Védőáram: AC 0A ～ 100A
• Mérési áram: AC 0A ～ 20A
• Nulla szekvenciás áram: AC 0A ～ 100A
• Váltakozó áramfeszültség: AC 0V ～ 450 V
• Egy közvetlen áramfeszültség: DC 0V ～ 60V
• Mérési áram/ feszültség mérési pontossága: 0,2 szint
• Védő áram/ feszültségvédelmi pontosság: 3P szint
• Mérési pontosság az aktív teljesítmény, a reaktív teljesítmény és a teljesítménytényező esetében: 0,5 szint
• A frekvencia mérési pontossága nem haladja meg a ± 0,02 Hz -t
• DC feszültségmérési pontosság: ≤0,5 V
• SOE felbontás: ≤2 ms
