►Termékek áttekintése

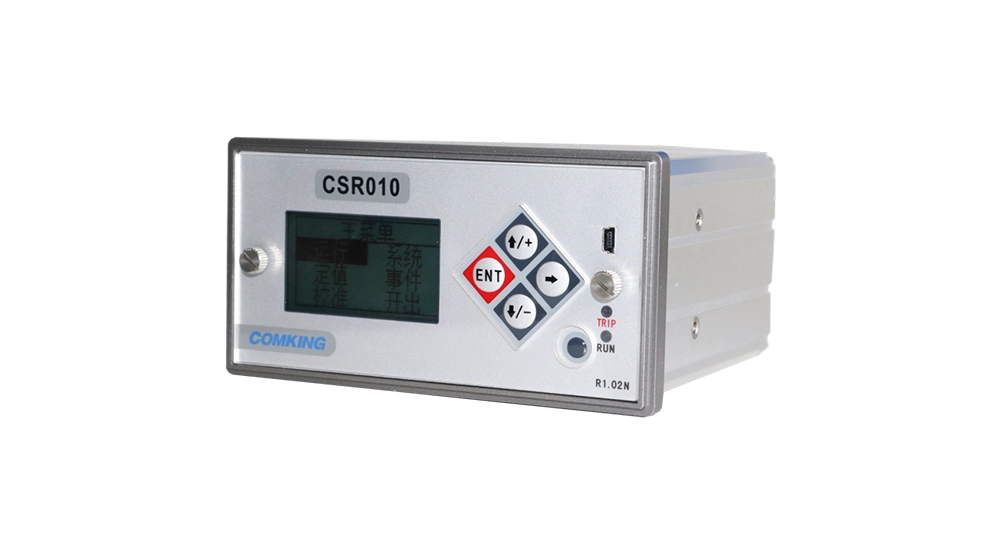

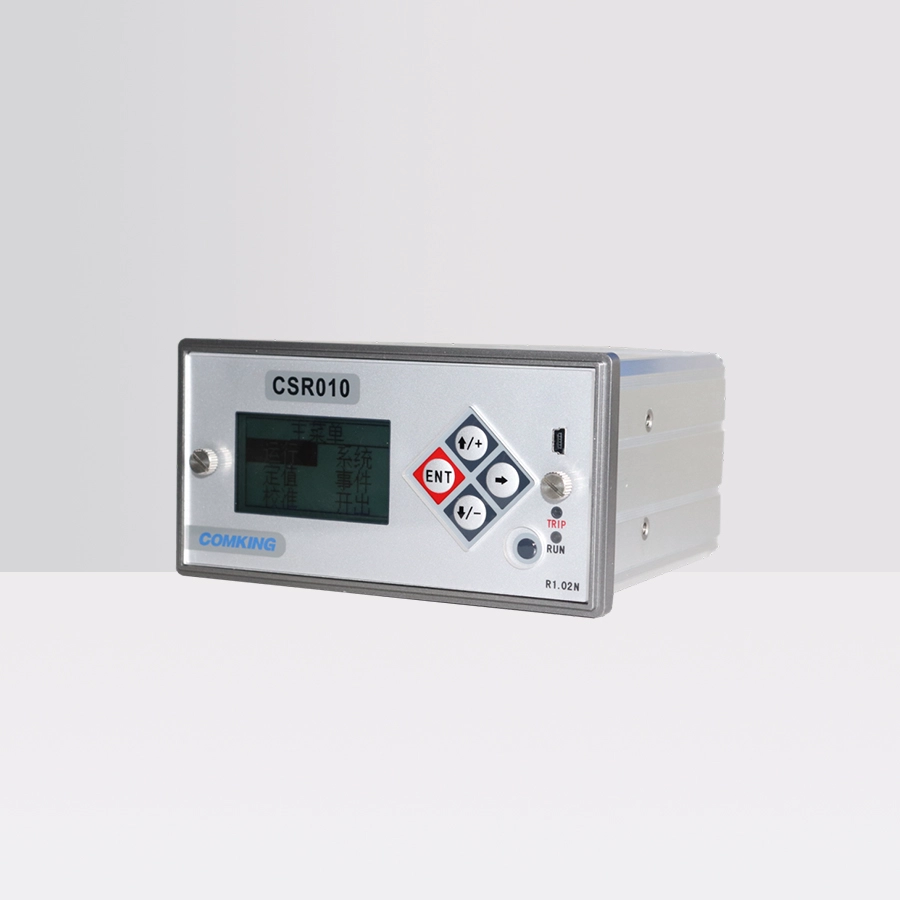

A CSR010 (önellátó) védelmi eszközt kifejezetten a gyűrűs fő egységrendszerekben alkalmazott alkalmazásokhoz tervezték. Integrálható a megszakító vagy a biztosítékszekrényekbe, és különféle működési jellemző görbékkel rendelkezik a fázis túláramának védelme érdekében, a nulla szekvencia -túláram védelme és a külső érintkezőkön keresztüli közvetlen kioldási funkció. A buszrudak, vonalak és elosztó transzformátorok védelmi forgatókönyveiben alkalmazható.

A CSRO10 (önellátó) védelmi eszköz egy erősen integrált mikroprocesszort alkalmaz, amely a jelenlegi transzformátorok jeleit feldolgozza, anélkül, hogy külső forgácsot igényelne. Vezérli az eszköz kimenetét a digitális logikai műveletek révén. Az eszköznek kompakt szerkezete, lezárt alváz, karbantartásmentes kialakítás és kiváló interferencia-immunitás van, ami különösen alkalmas a gyűrűs főegység-rendszerekhez, amelyek durva környezetben működnek, korlátozott telepítési helyekkel.

► Termékjellemzők

A CSR010 intelligens védelmi eszköz egy erősen integrált mikroprocesszort használ, buszkimeneti chipek nélkül, az áramtranszformátorok jeleinek feldolgozására.

A készülék lezárt alvázmal, karbantartásmentes kialakítással és kiváló interferencia immunitással rendelkezik.

Különösen alkalmas a gyűrűs fő egységrendszerekre, amelyek durva környezetben működnek, korlátozott telepítési helyekkel.

►Termék -paraméterek

Minősített specifikációk: Frekvencia: 50 Hz/60 Hz (univerzális)
AC áram: 5 a vagy 1 a (univerzális)
Tápegység: DC 48 V, ± 20%
DC24V ™ ± 20%
Önellátó, vonzereje a fázisáram-transzformátorból
Túlterhelési kapacitás: Jelenlegi áramkör hosszú távú működés ------ 10 A
10s -------------- 50a
1s --------------- 100a
Teljesítményfogyasztás: Az átlagos energia nem haladja meg az 1 W-t, ha egy külső tápellátással nem haladja meg a 0,5 VA-t, ha önellátó (az eszköz indítási teljesítménye nem haladja meg a 0,2 VA-t)
Mérési tartomány: Fázisáram 0,05 A - 50 a
Nulla szekvenciaáram: 0,005a - 5a
Mérési pontosság: fázisáram <1% vagy nem haladja meg a 0,01a -t
Nulla szekvenciaáram: <1% vagy nem haladja meg a 0,001A -t
Védelmi tevékenységi idő: A pillanatnyi védelemnek a beállított érték kétszeresére nem haladja meg a 20 ms -ot.
A beállított érték 1,5 -szerese esetén az összes védelemben rejlő cselekvési idő nem haladja meg a 35 ms -ot.
Bemeneti áramkör: Külső tápegység biztosított; A feszültség típusa testreszabható, az aktuális 2MA fogyasztás mellett.
Kimeneti érintkező: DC24V (tekercs); Az érintkezők folyamatosan kezelhetik a DC220V -t 10A áramnál.
Kommunikációs interfész: Panel kommunikációs port - Készített hibakeresési port.
Terminálkommunikációs port - RS485 interfész.
