►ภาพรวมผลิตภัณฑ์

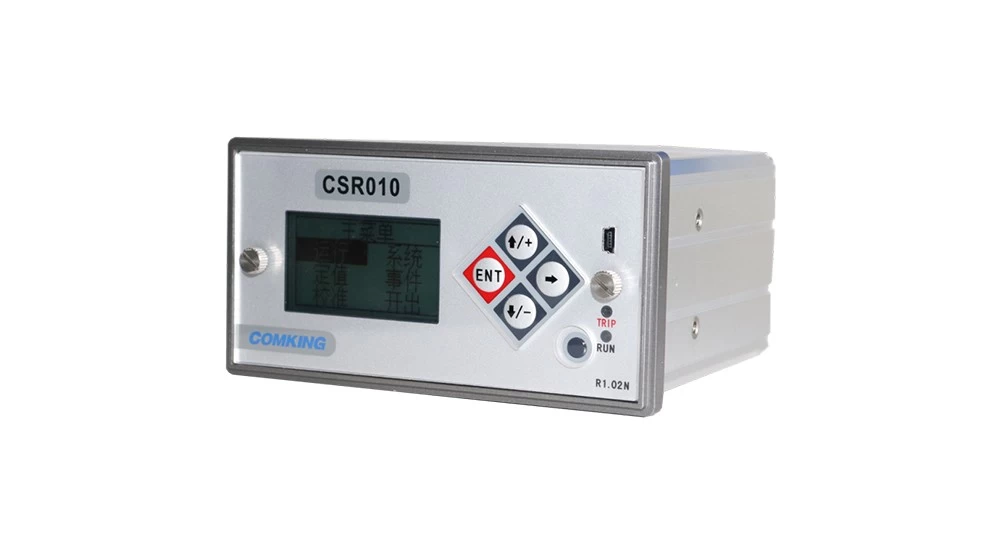

อุปกรณ์ป้องกัน CSR010 (ขับเคลื่อนด้วยตนเอง) ได้รับการออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันในระบบหน่วยหลักแหวน มันสามารถรวมเข้ากับเบรกเกอร์วงจรหรือตู้ฟิวส์และมีเส้นโค้งลักษณะการทำงานที่หลากหลายสำหรับการป้องกันกระแสเกินเฟส, การป้องกันกระแสเกินที่เป็นศูนย์และฟังก์ชั่นการสะดุดโดยตรงผ่านหน้าสัมผัสภายนอก มันสามารถใช้ได้ในสถานการณ์การป้องกันสำหรับบัสบาร์สายและหม้อแปลงการกระจาย

อุปกรณ์ป้องกัน CSRO10 (พลังตนเอง) ใช้ไมโครโปรเซสเซอร์แบบบูรณาการสูงซึ่งประมวลผลสัญญาณจากหม้อแปลงไฟฟ้าปัจจุบันโดยไม่ต้องใช้ชิปภายนอก มันควบคุมเอาท์พุทของอุปกรณ์ผ่านการดำเนินการแบบดิจิตอล ตัวเลข อุปกรณ์มีโครงสร้างขนาดกะทัดรัดแชสซีที่ปิดผนึกการออกแบบที่ไม่ต้องบำรุงรักษาและภูมิคุ้มกันรบกวนที่ยอดเยี่ยมทำให้เหมาะอย่างยิ่งสำหรับระบบหน่วยหลักวงแหวนที่ทำงานในสภาพแวดล้อมที่รุนแรงพร้อมพื้นที่ติดตั้งที่ จำกัด

►คุณสมบัติผลิตภัณฑ์

อุปกรณ์ป้องกันอัจฉริยะ CSR010 ใช้ไมโครโปรเซสเซอร์แบบบูรณาการสูงโดยไม่มีชิปเอาต์พุตบัสเพื่อประมวลผลสัญญาณจากหม้อแปลงไฟฟ้าปัจจุบัน

อุปกรณ์นี้มีแชสซีที่ปิดสนิทการออกแบบที่ไม่ต้องบำรุงรักษาและภูมิคุ้มกันรบกวนที่ยอดเยี่ยม

มันเหมาะอย่างยิ่งสำหรับระบบหน่วยหลักแหวนที่ทำงานในสภาพแวดล้อมที่รุนแรงพร้อมพื้นที่ติดตั้งที่ จำกัด

►พารามิเตอร์ผลิตภัณฑ์

ข้อมูลจำเพาะที่ได้รับการจัดอันดับ: ความถี่: 50 Hz/60 Hz (สากล)
กระแส AC: 5 A หรือ 1 A (สากล)
แหล่งจ่ายไฟ: DC 48 V, ± 20%
DC24V， ± 20%
พลังการวาดด้วยตนเองพลังการวาดจากหม้อแปลงกระแสไฟฟ้าเฟส
ความสามารถในการโอเวอร์โหลด: วงจรปัจจุบันการดำเนินงานระยะยาว ------ 10 A
10s -------------- 50A
1S --------------- 100A
การใช้พลังงาน: พลังงานเฉลี่ยไม่เกิน 1 W เมื่อขับเคลื่อนโดยแหล่งจ่ายไฟภายนอกไม่เกิน 0.5 VA เมื่อขับเคลื่อนด้วยตนเอง (พลังงานเริ่มต้นอุปกรณ์ไม่เกิน 0.2 VA)
ช่วงการวัด: เฟสกระแสไฟ 0.05 A ถึง 50 A
ซีโร่ลำดับกระแส: 0.005A —5A
ความแม่นยำในการวัด: เฟสกระแส <1% หรือไม่เกิน 0.01A
ซีโร่ลำดับกระแส: <1% หรือไม่เกิน 0.001A
เวลาดำเนินการป้องกัน: การป้องกันทันทีมีเวลาดำเนินการโดยธรรมชาติไม่เกิน 20ms ที่ 2 เท่าของค่าที่กำหนด
ที่ 1.5 เท่าของค่าที่กำหนดเวลาการป้องกันทั้งหมดโดยธรรมชาติจะไม่เกิน 35ms
วงจรอินพุต: แหล่งจ่ายไฟภายนอกให้; ประเภทแรงดันไฟฟ้าสามารถปรับแต่งได้ด้วยการบริโภคปัจจุบันของ 2mA
ผู้ติดต่อเอาท์พุท: DC24V (ขดลวด); ผู้ติดต่อสามารถจัดการ DC220V ได้อย่างต่อเนื่องที่กระแส 10A
อินเทอร์เฟซการสื่อสาร: พอร์ตการสื่อสารแบบพาเนล - พอร์ตการดีบักโดยเฉพาะ
พอร์ตการสื่อสารเทอร์มินัล - RS485 อินเทอร์เฟซ
