►Áttekintés

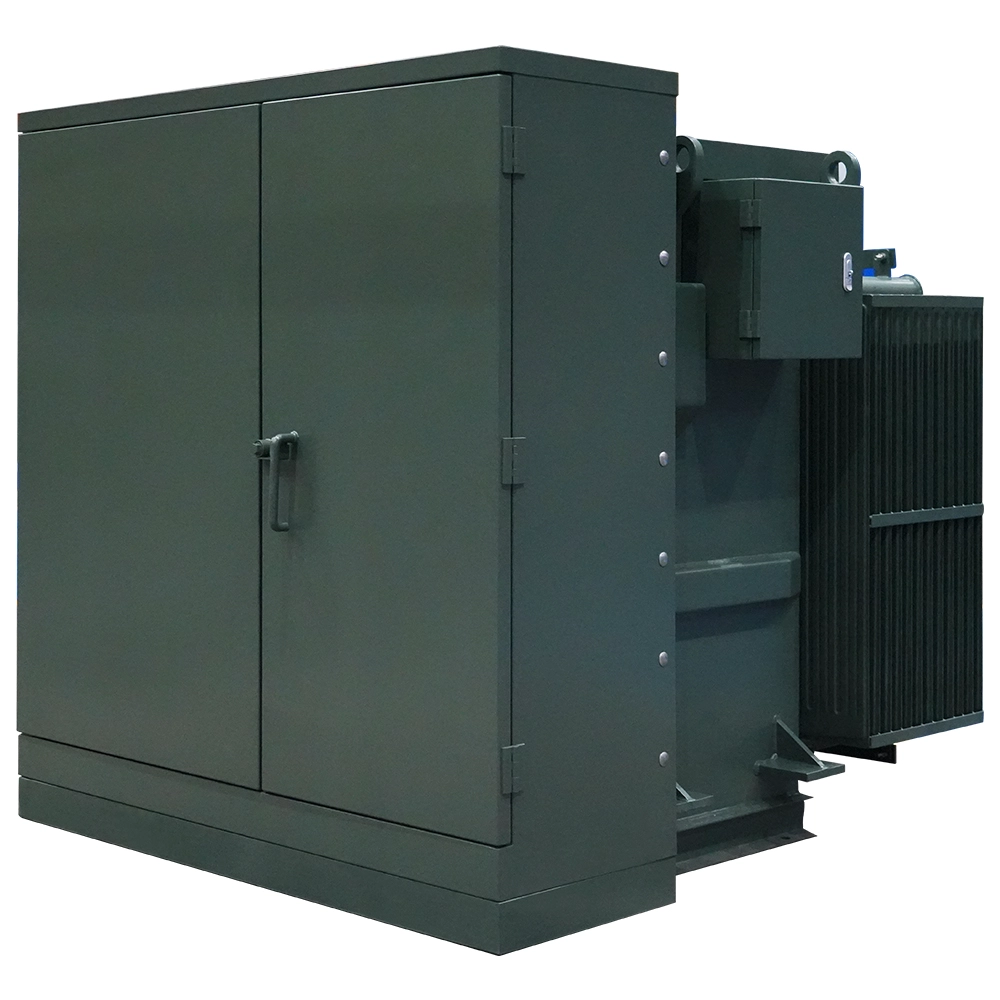

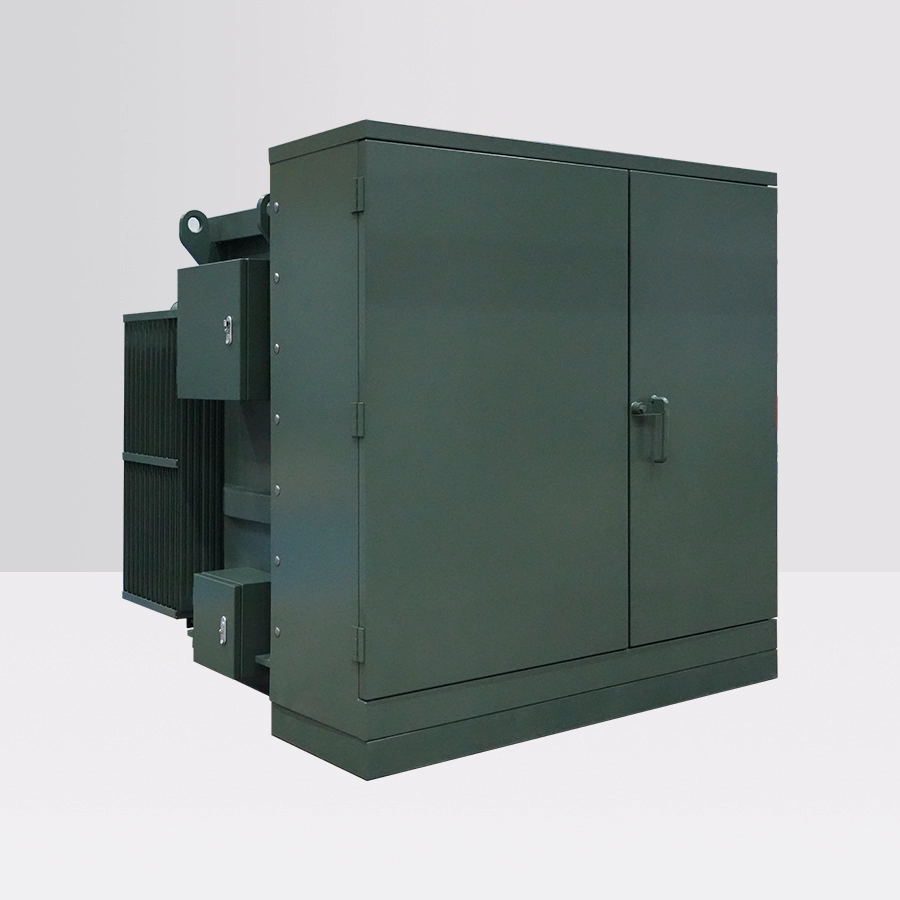

A háromfázisú párnákra szerelt transzformátorok comkingja az olajjal töltött, háromfázisú, kereskedelmi párna-szerelt elosztó transzformátor, amelyet kifejezetten a betonpadon történő kültéri telepítésre terveztek, és a föld alatti energiaelosztást biztosítják a kereskedelmi, ipari és intézményi terhelésekhez. Az élő elülső és a halott elülső felépítésben, a radiális takarmány- és hurok -takarmány -alkalmazásokhoz, csapokkal vagy anélkül is kapható, a transzformátor alumínium vagy réz tekercset használ, és optimalizálva van a hatékonyság és a lábnyom maximalizálására. Számos előnye van: mint például a nagyfeszültség, a semleges pont sodrása, az alacsony veszteség, a kis mennyiség, a költséghatékony, a biztonsági és a környezetvédelem és az stb.

Standard
A háromfázisú párnákra szerelt transzformátort az iparági előírásokkal összhangban tervezték és tesztelik, beleértve az IEEE C57, ANSI C57 ， IEC60076-ot.

Terméktérkép
Magas feszültséggel akár 40,5 kV -ig és 7500 kVA -ig terjedő értékeléssel

Szabványos funkciók

• 50 Hz vagy 60 Hz -es működés.
• 65 ºC átlagos tekercselés.
• Radiális és hurok -takarmány -elrendezések.

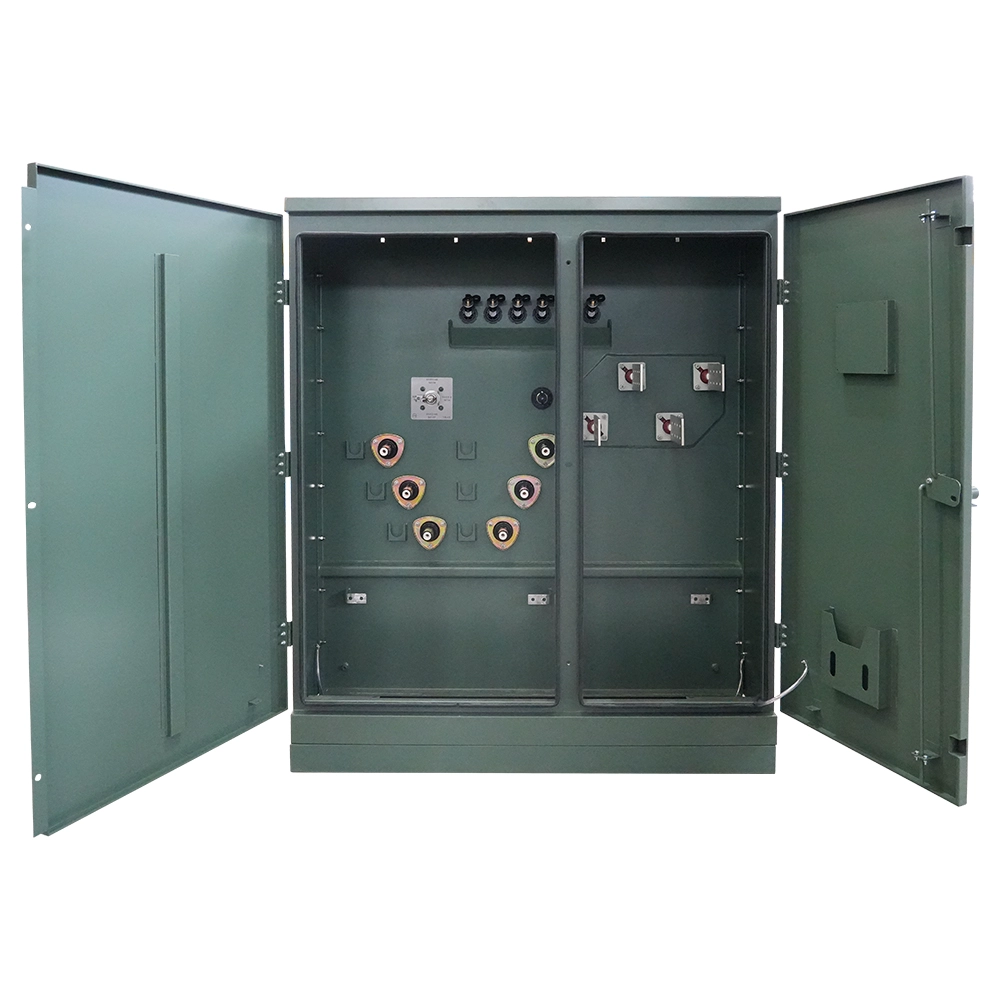

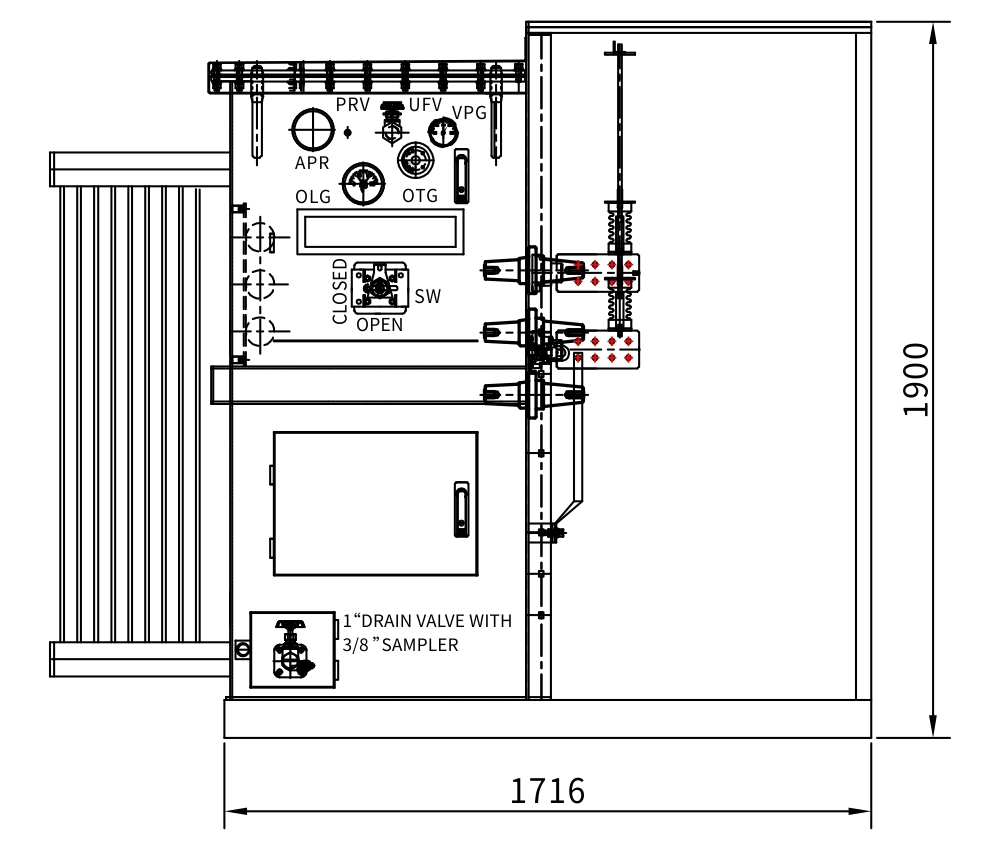

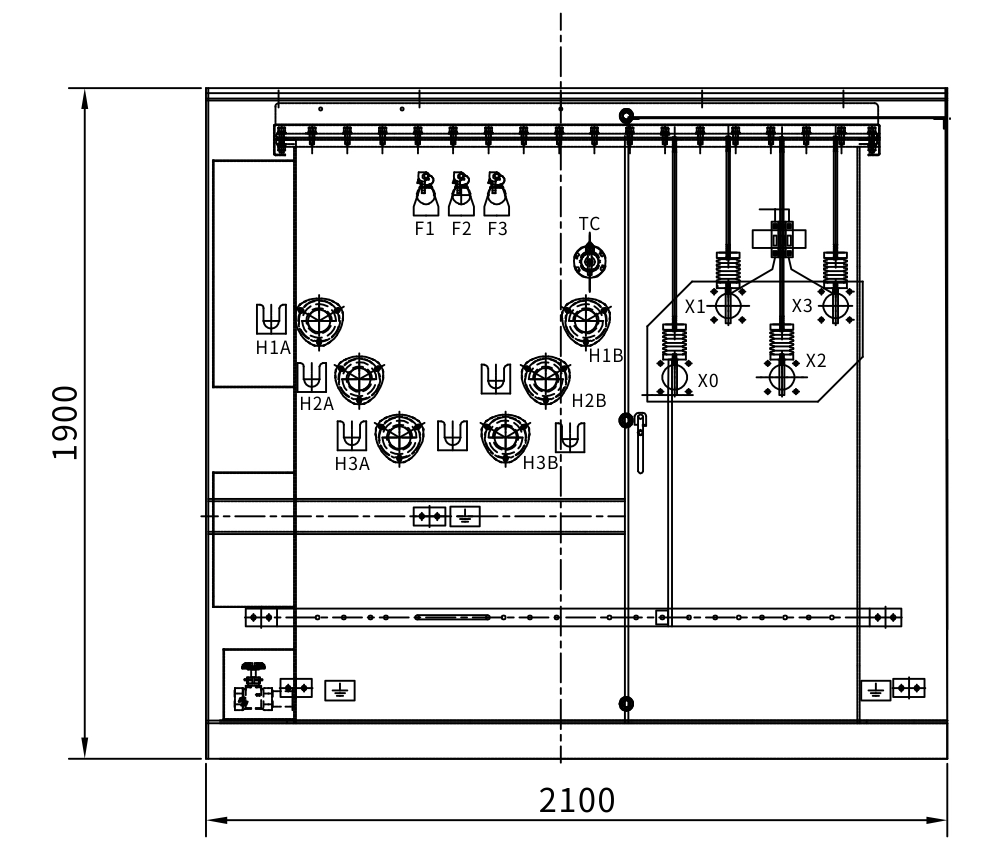

• Halott és élő HV terminálok elülső típusa.

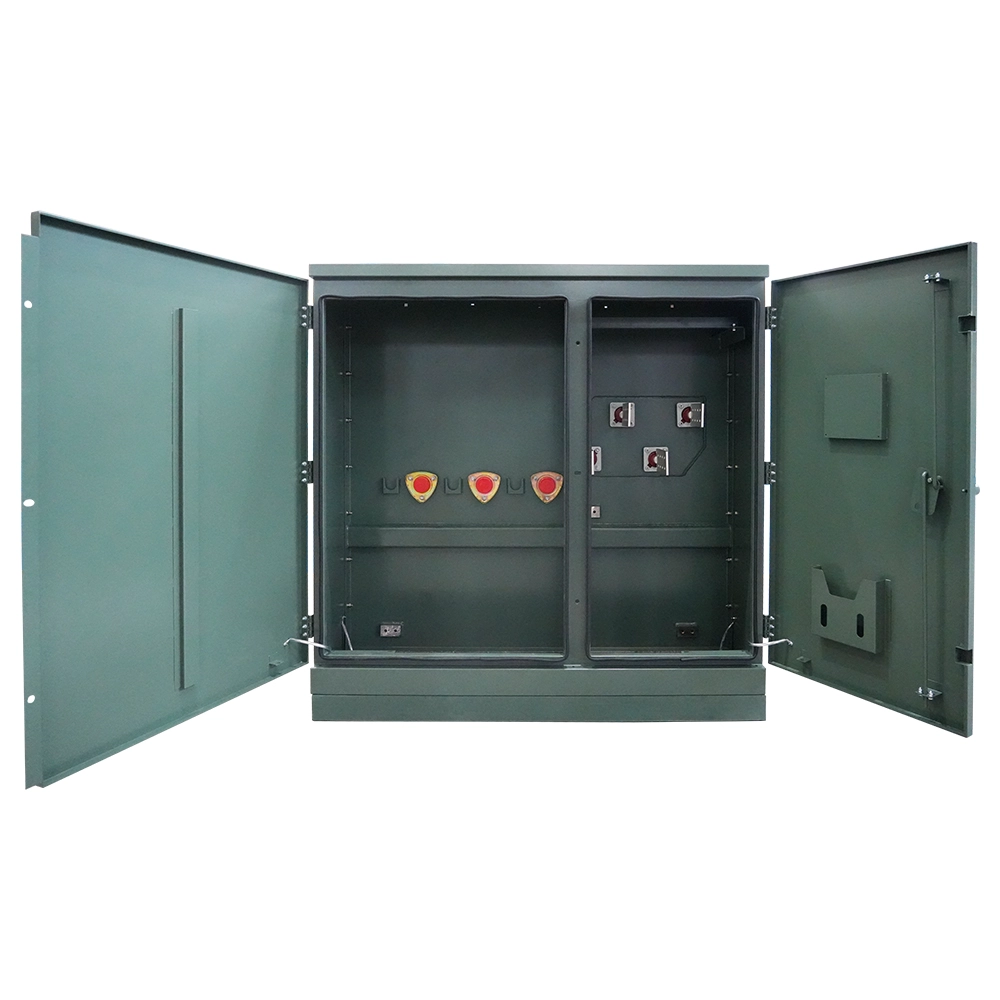

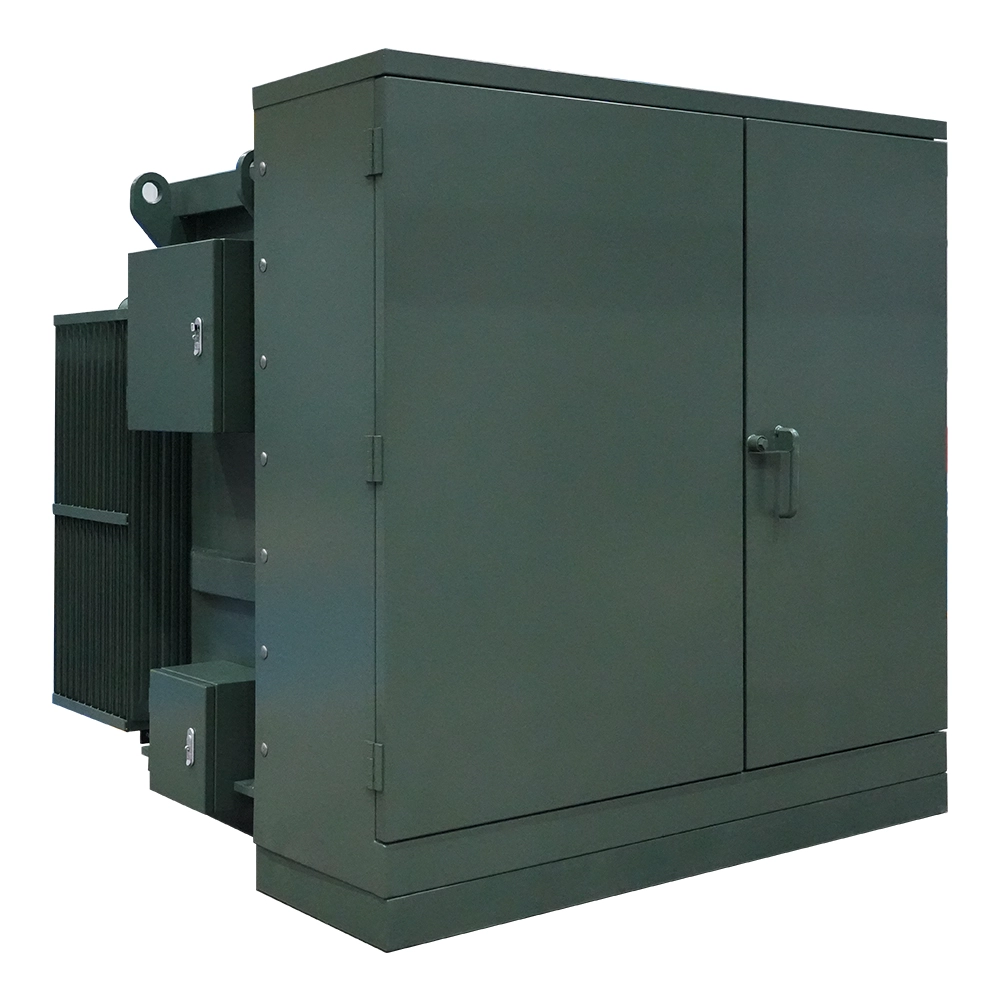

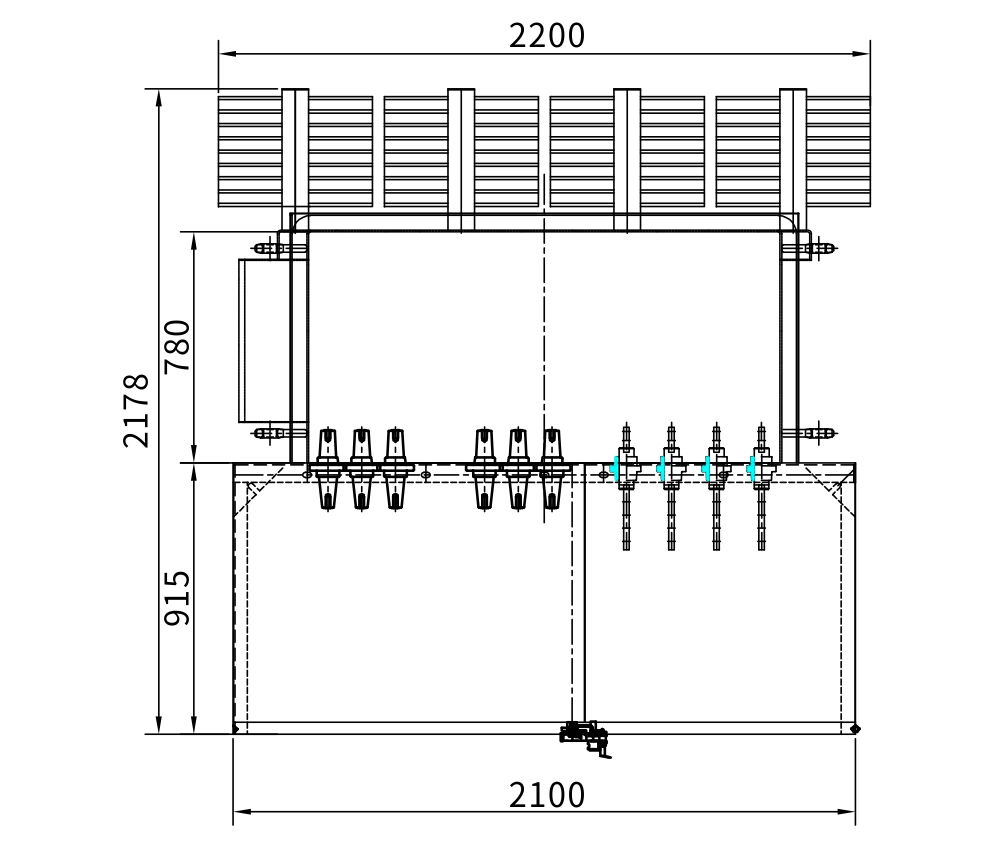

• Csavarozott szekrény, eltávolítható küszöbével, a következő mélységgel:
- 19 "mély 300 kVA -ra 750 kva -ig
- 22 "mély az 1000 kVA -hoz 1500 kVA -ig
- 24 "mély a 2000 kVA -ra a 3750 kVA -nál
- 30 "mély 5000 kVA -ra a 7500KVA -ig

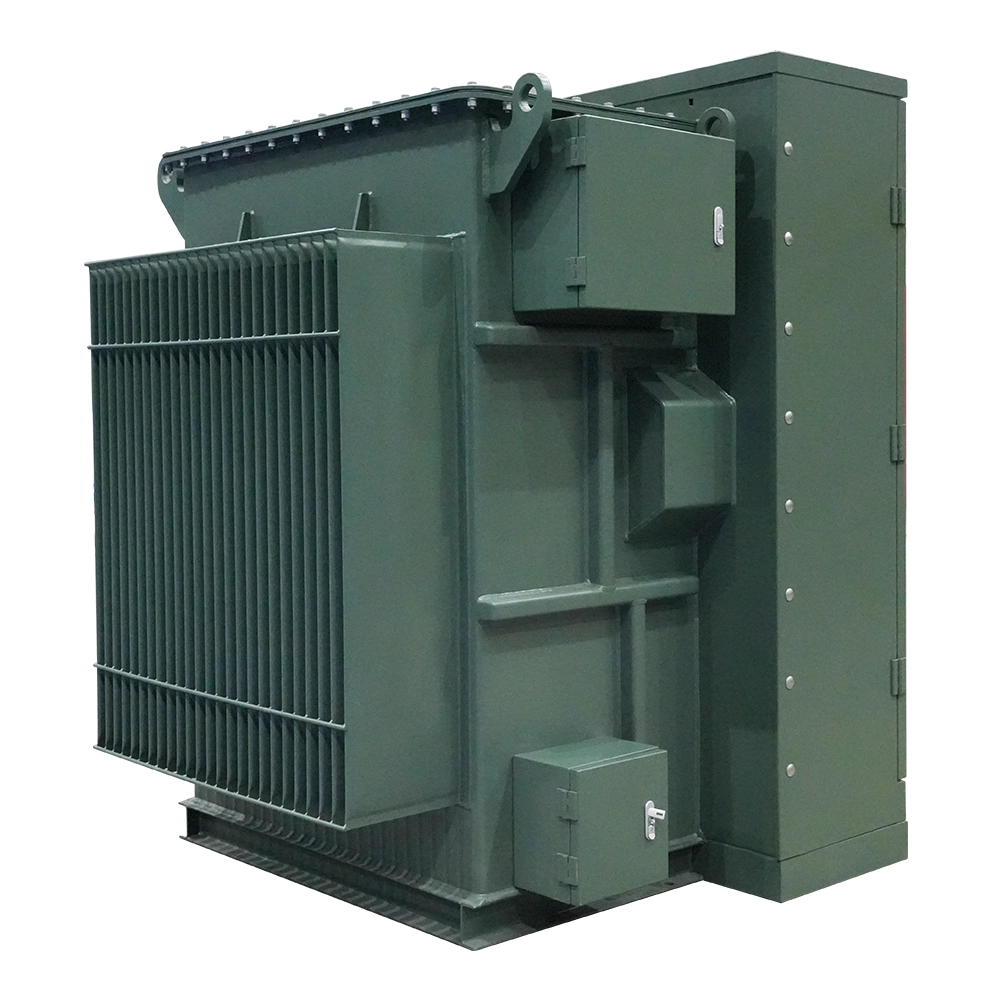

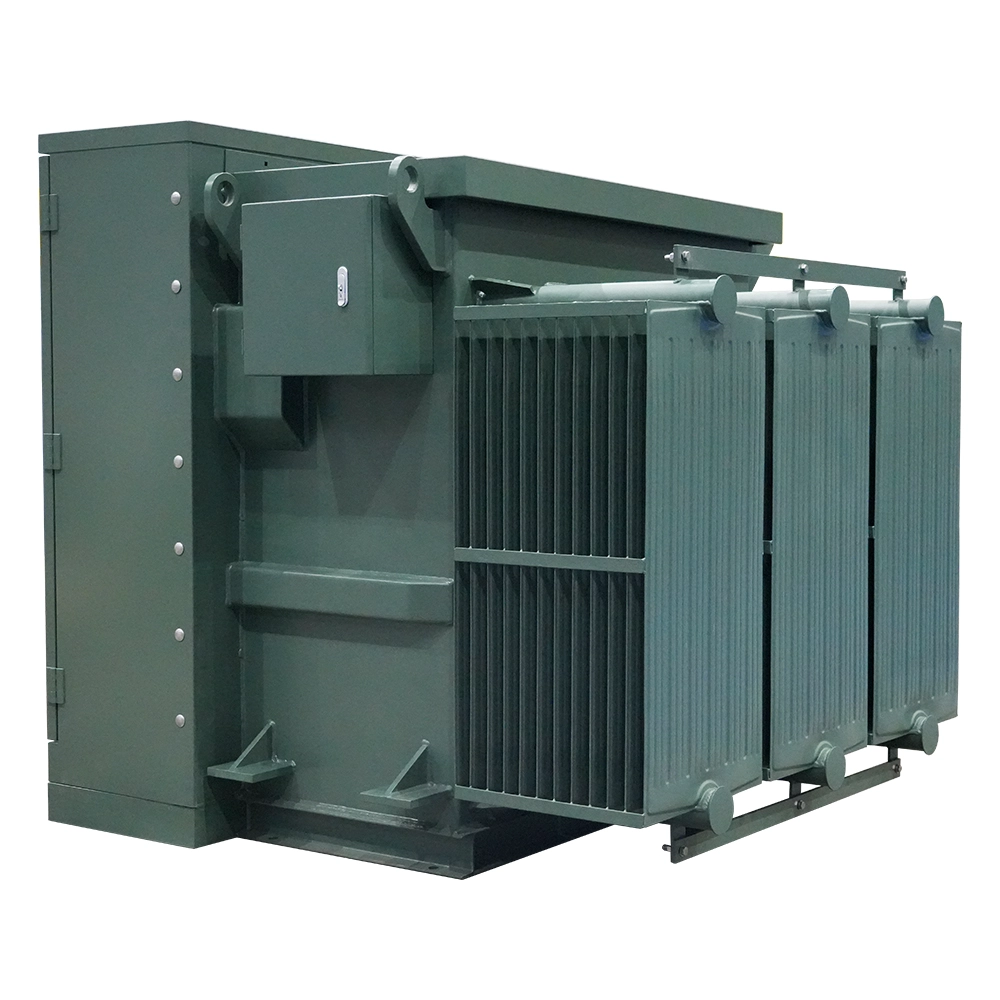

• Tank: enyhe acél
• Acél HV/LV rekesz akadály
• Lakóhely Penta-Head csavarral a HV és LV-n, hárompontos reteszelő mechanizmus.
• A HV és LV rekesz ajtóinak csuklós és emelési típusa 120 ° -os tartó rudakkal
• Rozsdamentes acél ajtaján
• Kivehető küszöb az egyszerű telepítéshez
• Hárompontos reteszelő ajtó a biztonság érdekében
• A ANSI követelménye szerint állandó adattábla.
• ANSI tartály őrölt párnák.
• Egy hüvelykes leeresztő szelep és mintavevő.
• Az önhatású nyomáscsökkentő szelep.
• Négy (4) emelő fülek
• Hegesztett burkolat kézi lyukkal
• Olajtöltő dugó
• Kiválasztható LV semleges talajszíj; szükség szerint
• Tartós, korrózió-rezisztencia por kabátfesték kész Munsell zöld 7gy3,29/1,5
• A legújabb ANSI és IEEE szabványoknak megfelelően tervezték, gyártják és tesztelik.

►Opcionális funkciók és tartozékok

• Konkrét ügyfél -alkalmazások és az új DOE hatékonysági követelmények.
• Folyadékszintmérő
• Folyékony hőmérsékleti mérőeszköz
• Nyomás vákuummérő
• Rendelkezésre állnak réz- és alumínium tekercsek.
• Kettős nagyfeszültségű besorolások.
• Belső kiutasítási biztosítékok.
• Az aktuális korlátozó biztosítékok.
• Belső olajjal kötött részleges tartományú áramkorlátozó biztosítékok.
• A bajonett biztosítéktulajdonosok csapkodnak és anélkül.
• Belső olajkapcsoló (radiális vagy hurok).
• Az olaj belső lepedők alatt.
• Alacsony feszültségű öntött eset-megszakító.
• Különleges színek.
• Részleges rozsdamentes acél kialakítás (szekrény küszöb és tartály alja)
• 30 ”vagy 34” vagy 40 ”mély szekrény
• CT "S vagy PT" S, beleértve a szerelvényt is
• LV Külsőleg szerelt öntött tok megszakító
• Külsőleg felszerelt KWh -mérő
• Flip-top szekrény az alacsony profilú kialakításhoz
• További külsőleg szerelt adattábla

►Testek

A Comking rutin tesztelést végez minden gyártott transzformátoron, beleértve a következő teszteket.
• Az összes tekercs ellenállási tesztje.
• Az arányos tesztek a névleges feszültségen és az összes TAP csatlakozáson.
• A polaritás és a fázis relációs tesztek névleges feszültségnél.
• Nincs terhelési veszteség névleges feszültségnél.
• Izgalmas áram a névleges feszültségnél.
• Impedancia és terhelési veszteségek.
• Alkalmazott feszültségvizsgálat.
• Indukált feszültségvizsgálat.
• Teljes hullámú impulzusos teszt.
• Mechanikus szivárgásvizsgálat.

► szerkezeti jellemzők

Magvak
A magokat precíziós, burr-mentes, gabona-orientált szilícium acélból gyártják. Számos alapvető acél érhető el a magveszteség hatékonyságának optimalizálására.

Tekercsek
A PAD-ra szerelt transzformátorok téglalap alakú tekercskonfigurációval rendelkeznek, huzalfenyővel, nagyfeszültségű primárokkal és lemezfenyővel. A kialakítás minimalizálja a rövidzárlatok által kifejlesztett tengelyirányú feszültséget, és biztosítja a csapcsatlakozások mágneses kiegyensúlyozását.
A tekercseket a legmagasabb színvonalú tekercses gépek felhasználásával tekercselik, amelyek szigorú feszültségszabályozást és vezeték-elhelyezést biztosítanak a kiváló rövidzárlat és a maximális hatékonyság érdekében.

Mag- és tekercsek szerelvényei
A párnákra szerelt transzformátor mag- és tekercsek szerelvényeit nehéz acélvégekkel rögzítik, hogy megakadályozzák a téglalap alakú tekercs torzulását rövidzárlati körülmények között. A lemezeket présekkel rögzítik, és hegesztve vagy csavarozva, hogy szilárd mag- és tekercsek szerelvényt képezzenek.

Tartályok
Olajban megkötött transzformátorgyár Kína - A transzformátor tartályokat a nagy szilárdság és a kezelhetőség, a telepítés és a karbantartás könnyűsége érdekében tervezték. A tartályokat precíziós, forró, hengerelt, pácolt és olajozott acélból hegesztik.
