►ภาพรวม

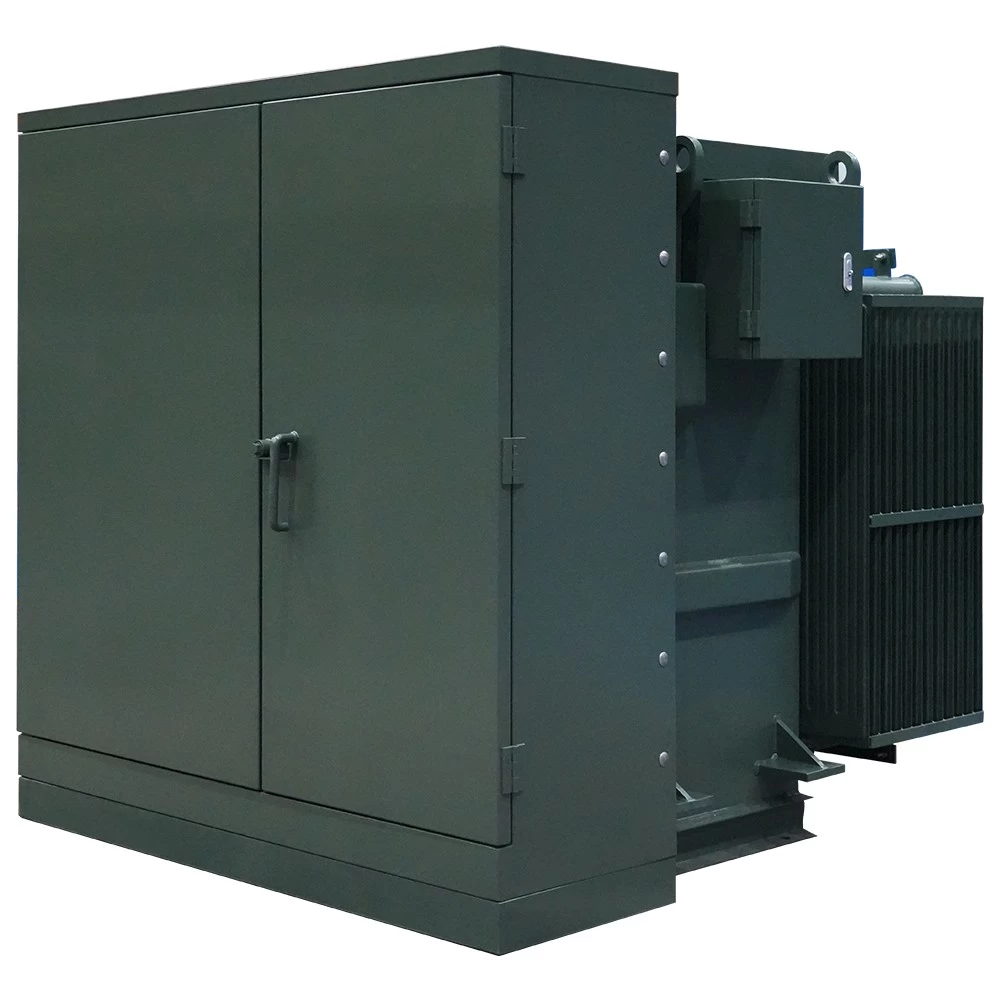

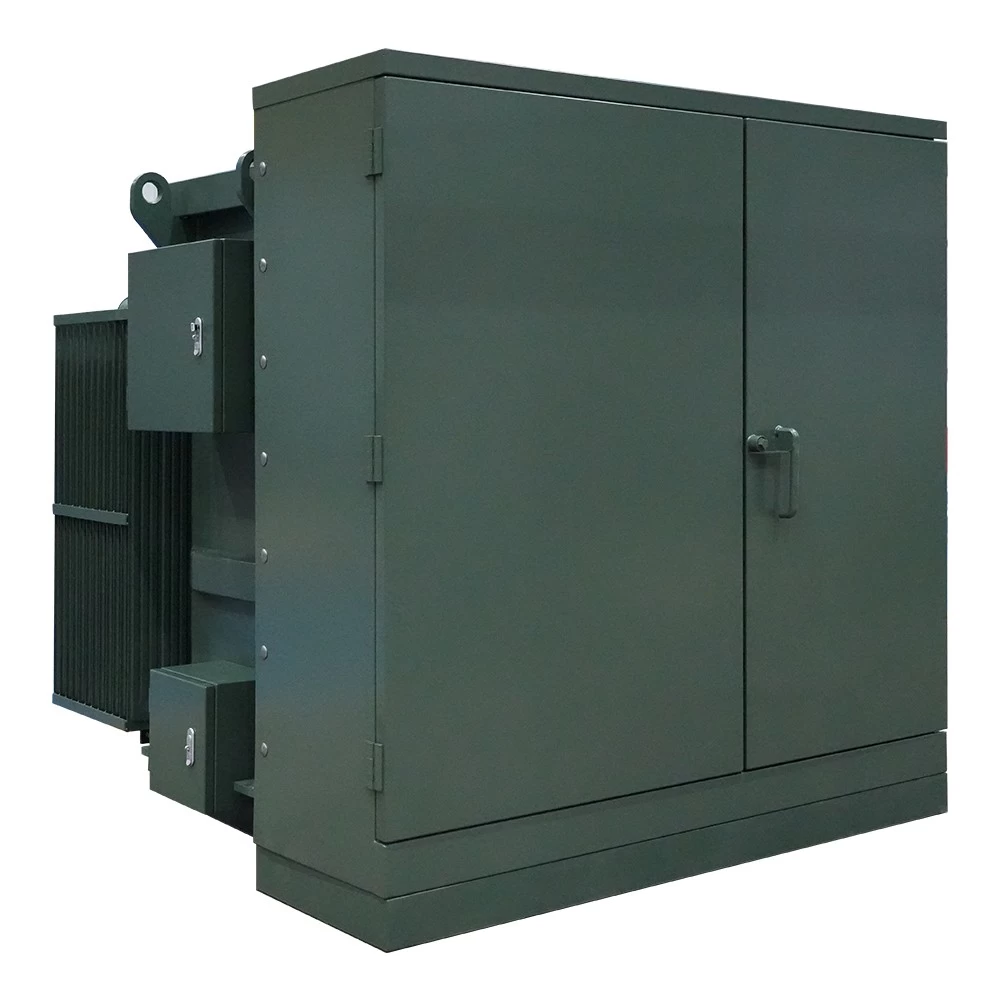

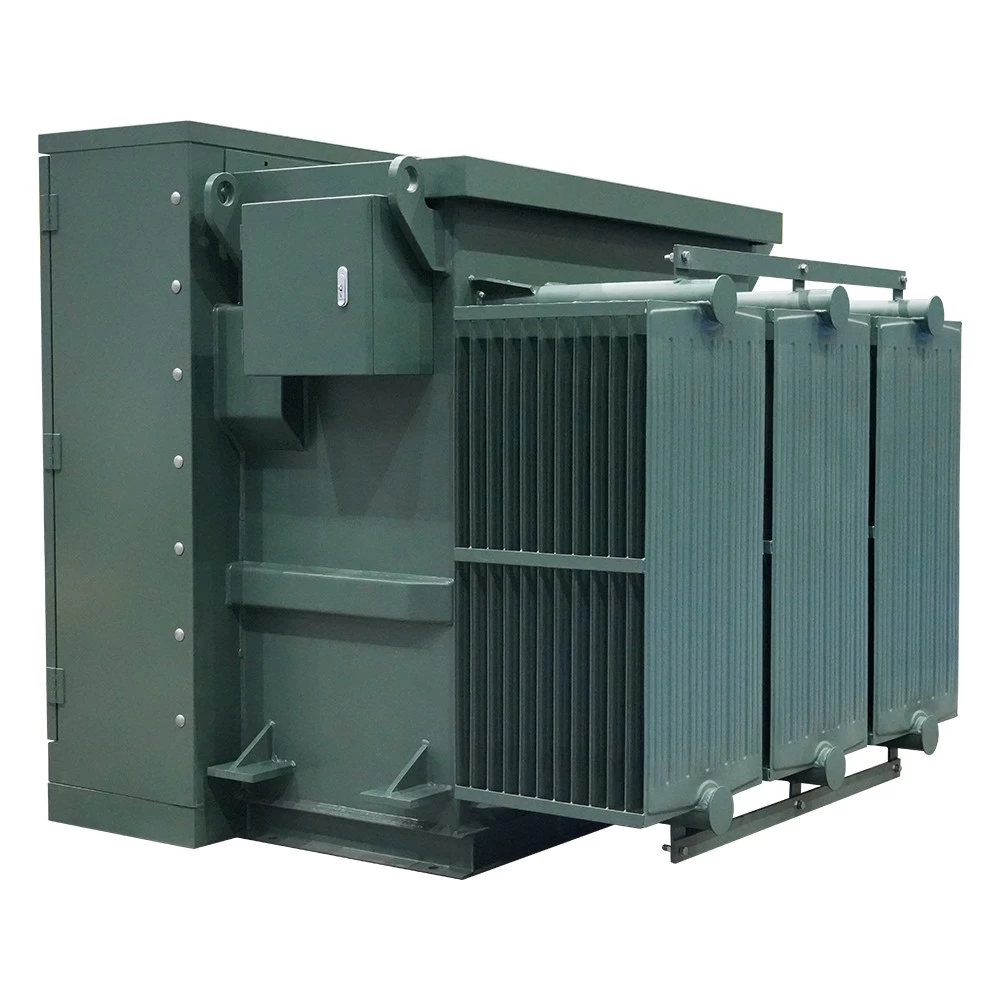

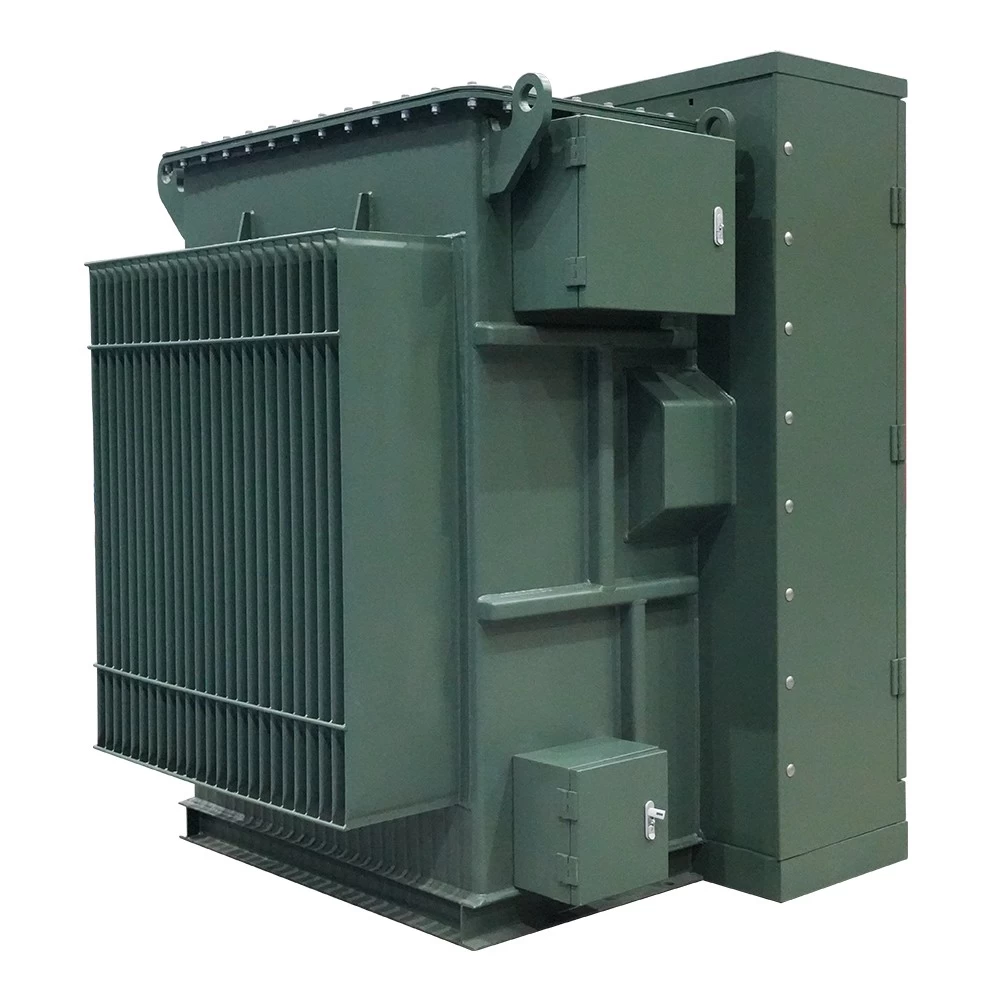

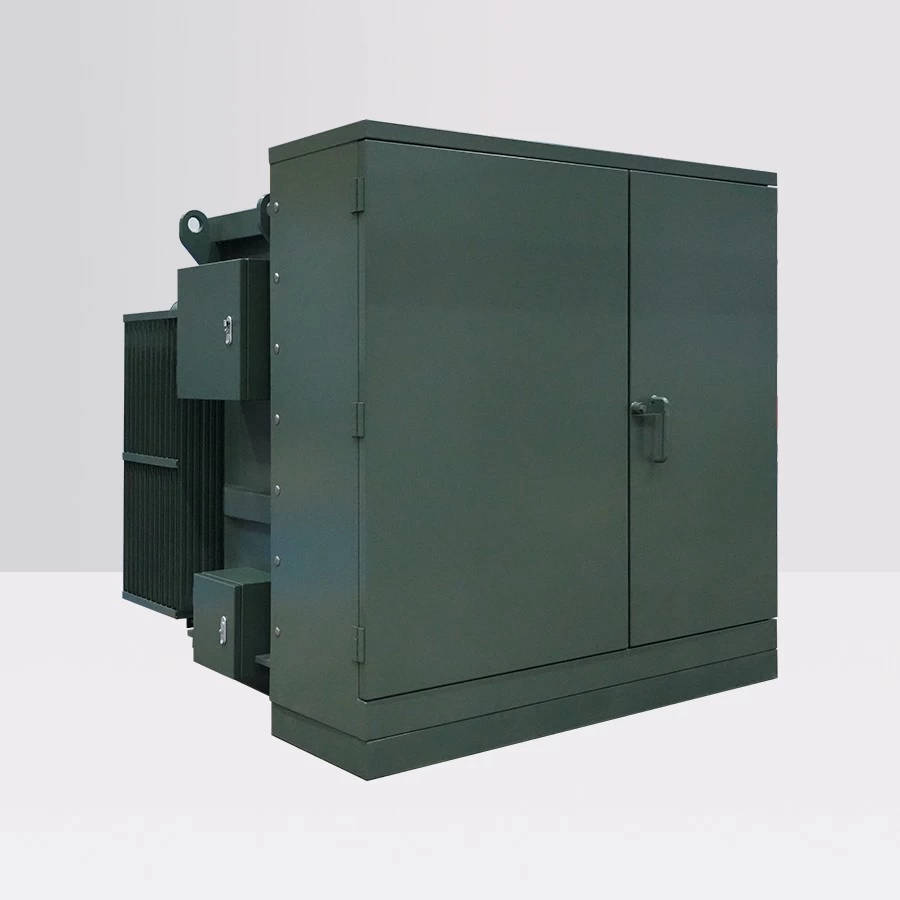

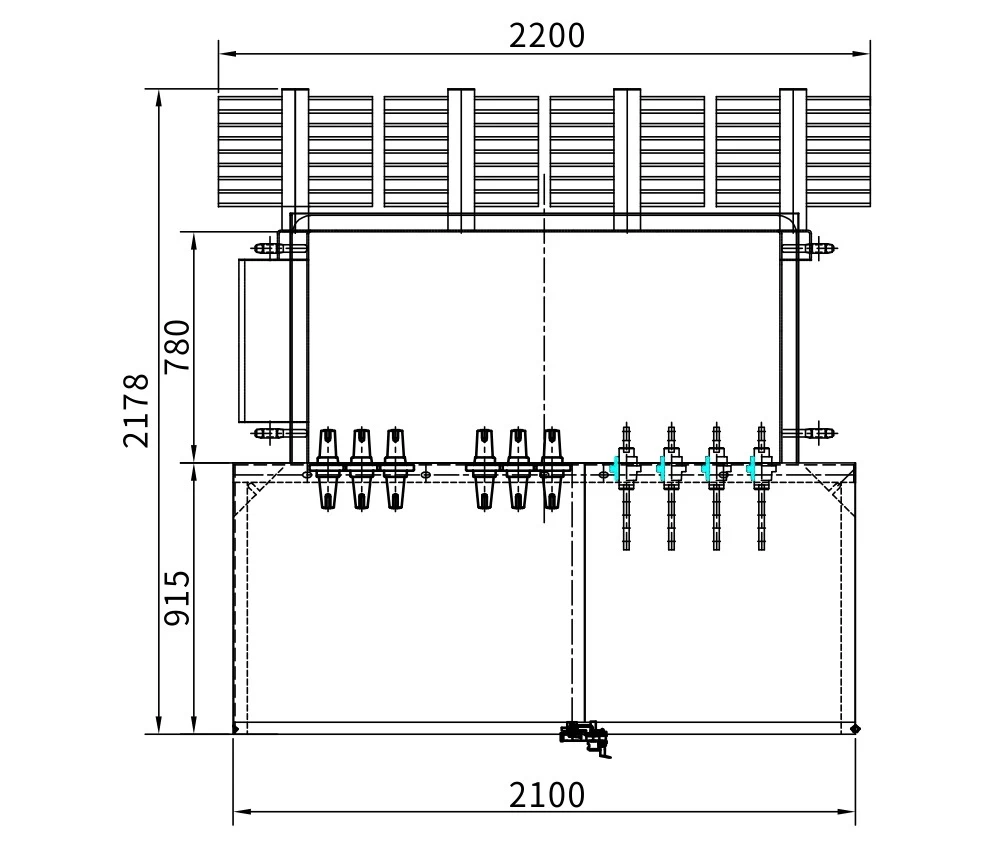

การสื่อสารหม้อแปลงแบบติดตั้งแผ่นสามเฟสนั้นเต็มไปด้วยน้ำมัน, หม้อแปลงการกระจายการติดตั้งแผ่นพาเชิงพาณิชย์แบบสามเฟสที่ออกแบบมาโดยเฉพาะสำหรับการติดตั้งกลางแจ้งบนแผ่นคอนกรีตและให้การกระจายพลังงานใต้ดินไปยังโหลดเชิงพาณิชย์อุตสาหกรรมและสถาบัน มันมีอยู่ในการก่อสร้างด้านหน้าและด้านหน้าที่ตายแล้วสำหรับฟีดเรเดียลและแอปพลิเคชันฟีดลูปโดยมีหรือไม่มีก๊อกหม้อแปลงใช้อลูมิเนียมหรือขดลวดทองแดงและได้รับการปรับให้เหมาะสมเพื่อเพิ่มประสิทธิภาพและรอยเท้า มันมีข้อได้เปรียบมากมาย: เช่นแรงดันสูงไม่มีจุดที่เป็นกลางการสูญเสียต่ำปริมาณเล็กน้อยคุ้มค่าการปกป้องความปลอดภัยและสิ่งแวดล้อมและอื่น ๆ

มาตรฐาน
หม้อแปลงแบบติดตั้งแผ่นสามเฟสได้รับการออกแบบและทดสอบตามมาตรฐานอุตสาหกรรมรวมถึง IEEE C57, ANSI C57， IEC60076 ตามความเหมาะสม

ขอบเขตผลิตภัณฑ์
ด้วยแรงดันไฟฟ้าสูงสูงถึง 40.5 kV และให้คะแนนสูงถึง 7500 kVA

คุณสมบัติมาตรฐาน

•การดำเนินการ 50 Hz หรือ 60 Hz
• 65 ºCที่คดเคี้ยวเฉลี่ยเพิ่มขึ้น
•การจัดเรียงฟีดเรเดียลและลูป

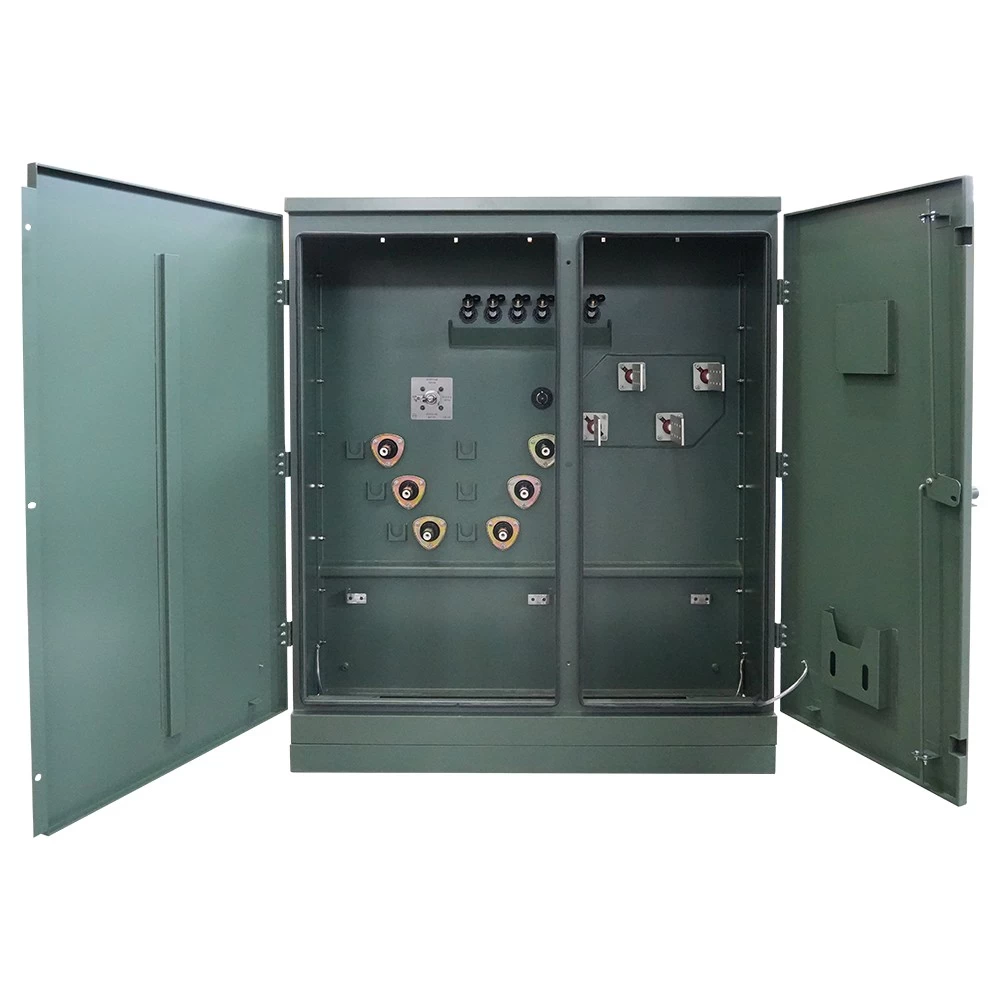

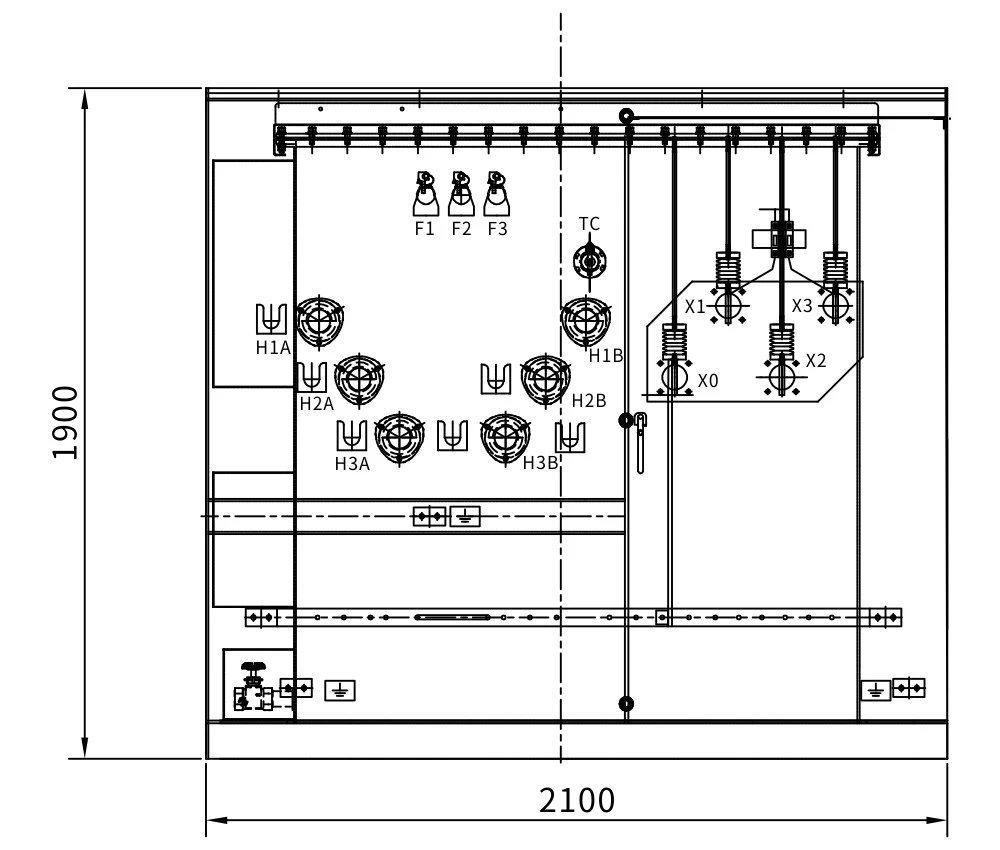

•เทอร์มินัล HV ที่ตายแล้วและสด
•ตู้โบลต์ขึ้นพร้อมกับธรณีประตูแบบถอดได้ซึ่งมีความลึกต่อไปนี้:
- 19 "ลึกสำหรับ 300kVA ถึง 750 kVA
- 22 "ลึกสำหรับ 1,000kVA ถึง 1500kVA
- 24 "ลึกสำหรับ 2,000 kVA ผ่าน 3750kVA
- 30 "ลึกสำหรับ 5,000 kVA ผ่าน 7500kVA
•ถัง: เหล็กอ่อน
•อุปสรรคในช่อง HV/LV เหล็ก
•สิ่งอำนวยความสะดวกในการล็อคด้วยสลักเกลียวหัวเพนตาบน HV และ LV กลไกการล็อคสามจุด

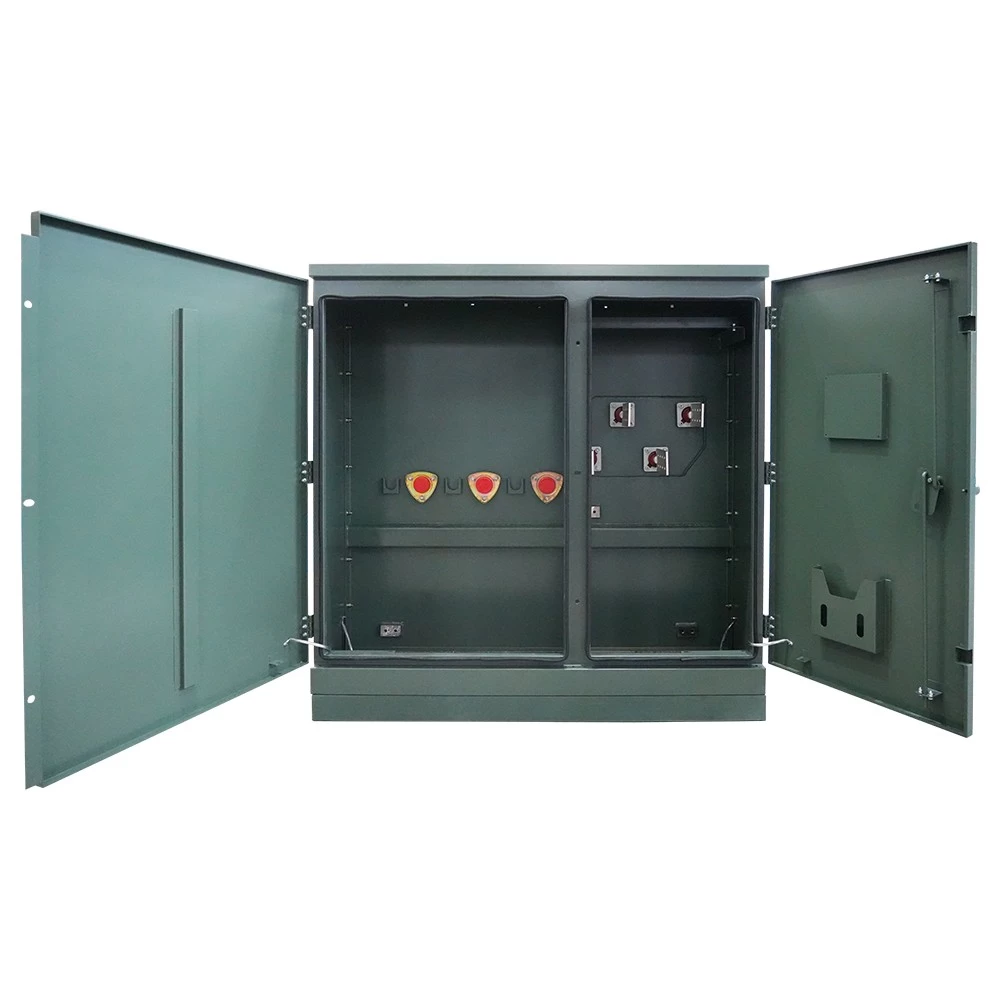

• HV และ LV ช่องประตูการปรับและยกออกด้วยแท่งถือ 120 °
•บานพับประตูสแตนเลส
•ธรณีประตูแบบถอดได้เพื่อการติดตั้งง่ายๆ
•ประตูลื่นสามจุดเพื่อความปลอดภัย
•แผ่นป้ายถาวรตามข้อกำหนด ANSI
•แผ่นพื้นดินถัง ANSI

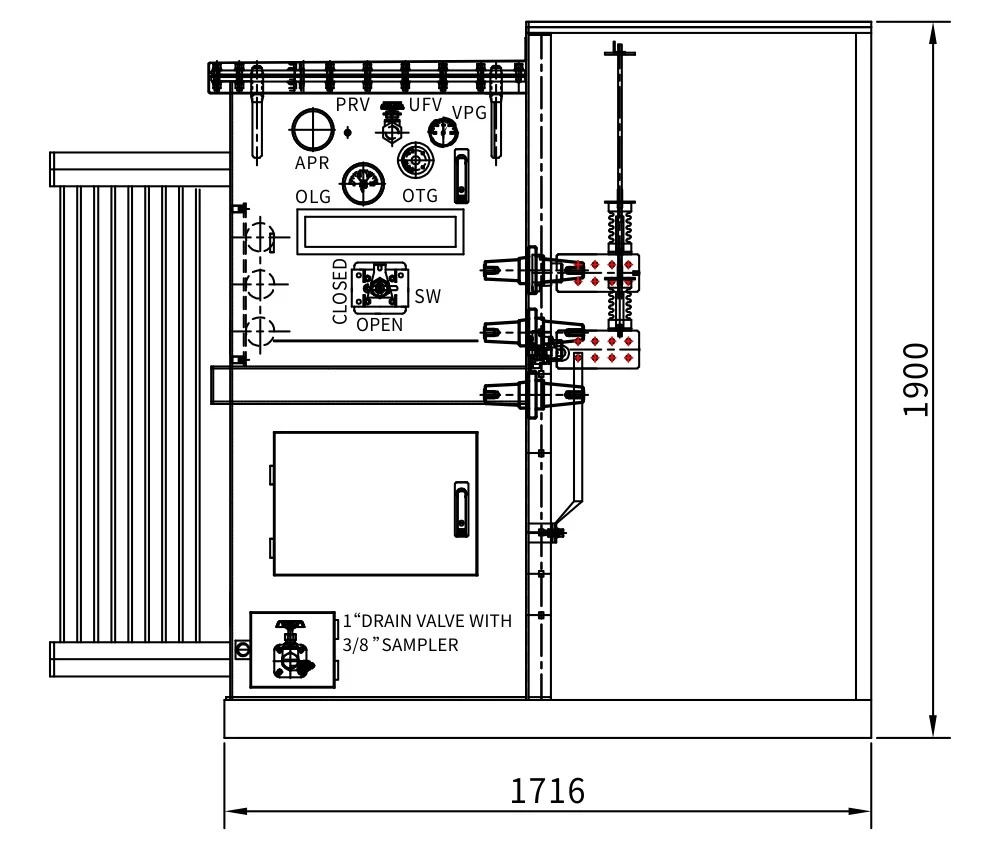

•วาล์วระบายน้ำขนาดเดียวและตัวอย่าง
•วาล์วบรรเทาความดันที่กระตุ้นด้วยตนเอง
•สี่(4)หูแขวน
•ฝาครอบเชื่อมพร้อมรูมือ
•ปลั๊กเติมน้ำมัน
•สายรัดพื้นดินที่เป็นกลาง LV แบบถอดได้; ตามที่กำหนด
•ความทนทานและความทนทานต่อการกัดกร่อนผงสีเคลือบ มอนเซล กรีน 7GY3.29/1.5
•ออกแบบผลิตและทดสอบตามมาตรฐาน ANSI และ IEEE ล่าสุด

►คุณสมบัติและอุปกรณ์เสริมในการรับ

•แอปพลิเคชันลูกค้าเฉพาะและข้อกำหนดประสิทธิภาพของ กรมสิ่งแวดล้อม ใหม่
•มาตรวัดระดับของเหลว
•มาตรวัดอุณหภูมิของเหลว
•มาตรวัดความดันสูญญากาศ
•มีขดลวดทองแดงและอลูมิเนียม
•การจัดอันดับแรงดันไฟฟ้าสูงคู่
•ฟิวส์การขับไล่ภายใน
•ฟิวส์ จำกัด ปัจจุบัน
•ฟิวส์ที่ จำกัด กระแสน้ำมันภายในบางส่วน
•ดาบปลายปืนฟิวส์ที่มีและไม่มี flapper
•สวิตช์น้ำมันภายใน (เรเดียลหรือลูป)
•ภายใต้การจับกุมน้ำมันภายใน
•เบรกเกอร์เคสแบบขึ้นรูปด้วยแรงดันต่ำ
•สีพิเศษ
•การออกแบบสเตนเลสสตีลบางส่วน (ธรณีประตูตู้และถังด้านล่าง)
• 30” หรือ 34” หรือ 40” ตู้ลึก
• CT "S หรือ PT" รวมถึงการสนับสนุนการติดตั้ง
• LV เบรกเกอร์เคสแบบขึ้นรูปภายนอกที่ติดตั้งอยู่ภายนอก
•เมตรที่ติดตั้งอยู่ภายนอก kWh
•ตู้พลิกด้านบนสำหรับการออกแบบโปรไฟล์ต่ำ
•ป้ายชื่อที่ติดตั้งภายนอกเพิ่มเติม

►การทดสอบ

Comking ทำการทดสอบตามปกติในแต่ละหม้อแปลงที่ผลิตรวมถึงการทดสอบต่อไปนี้
•การทดสอบความต้านทานของขดลวดทั้งหมด
•การทดสอบอัตราส่วนของแรงดันไฟฟ้าที่ได้รับการจัดอันดับและการเชื่อมต่อการแตะทั้งหมด
•การทดสอบขั้วและเฟสความสัมพันธ์ที่แรงดันไฟฟ้า
•ไม่มีการสูญเสียโหลดที่แรงดันไฟฟ้า
•กระแสไฟฟ้าที่น่าตื่นเต้นที่แรงดันไฟฟ้า
•ความต้านทานและการสูญเสียโหลด
•การทดสอบแรงดันไฟฟ้าที่ใช้
•การทดสอบแรงดันไฟฟ้าเหนี่ยวนำ
•การทดสอบแรงกระตุ้นแบบเต็มคลื่น
•การทดสอบการรั่วไหลเชิงกล

►ลักษณะโครงสร้าง

แกน
แกนถูกผลิตขึ้นด้วยการตัดความแม่นยำ, เหล็กซิลิคอนที่มีความแม่นยำและมีเม็ด เหล็กกล้าแกนหลายเกรดมีให้เพื่อเพิ่มประสิทธิภาพการสูญเสียหลัก

ขดลวด
หม้อแปลงที่ติดตั้งบนแผ่นรองมีการกำหนดค่าคอยล์สี่เหลี่ยมที่มีเส้นลวด-แรงดันไฟฟ้าสูงและรองจากแผ่น การออกแบบช่วยลดความเครียดตามแนวแกนที่พัฒนาโดยการลัดวงจรและให้การปรับสมดุลแม่เหล็กของการเชื่อมต่อการแตะ
ขดลวดมีแผลโดยใช้เครื่องขดลวดคุณภาพสูงสุดที่ให้การควบคุมความตึงเครียดที่เข้มงวดและการจัดวางตัวนำสำหรับความแข็งแรงของการลัดวงจรที่เหนือกว่าและประสิทธิภาพสูงสุด

ชุดประกอบแกนและขดลวด
แกนหม้อแปลงที่ติดตั้งบนแผ่นและชุดม้วนขดลวดจะค้ำยันด้วยปลายเหล็กหนักเพื่อป้องกันไม่ให้ขดลวดรูปสี่เหลี่ยมผืนผ้าบิดเบือนภายใต้สภาวะลัดวงจร แผ่นจะถูกยึดเข้าที่โดยใช้เครื่องกดและเชื่อมหรือยึดเพื่อสร้างแกนกลางและชุดประกอบขดลวด

รถถัง
โรงงานหม้อแปลงไฟฟ้าที่ใช้น้ำมันจีนจีน - ถังหม้อแปลงถูกออกแบบมาเพื่อความแข็งแรงสูงและความสะดวกในการจัดการการติดตั้งและการบำรุงรักษา ถังถูกเชื่อมโดยใช้เหล็กกล้าที่มีความแม่นยำ, ม้วนร้อน, ดองและเหล็กกล้า
