► ВОЗВРАЖЕНИЕ

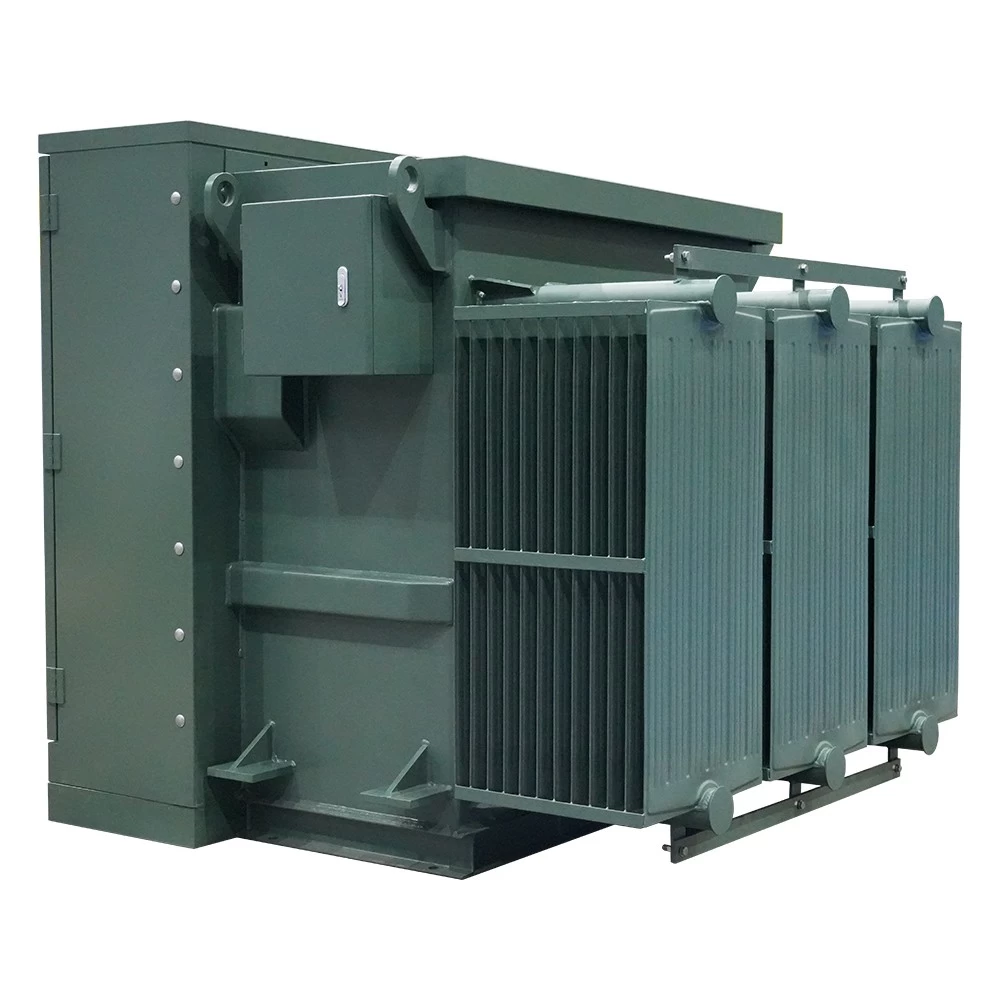

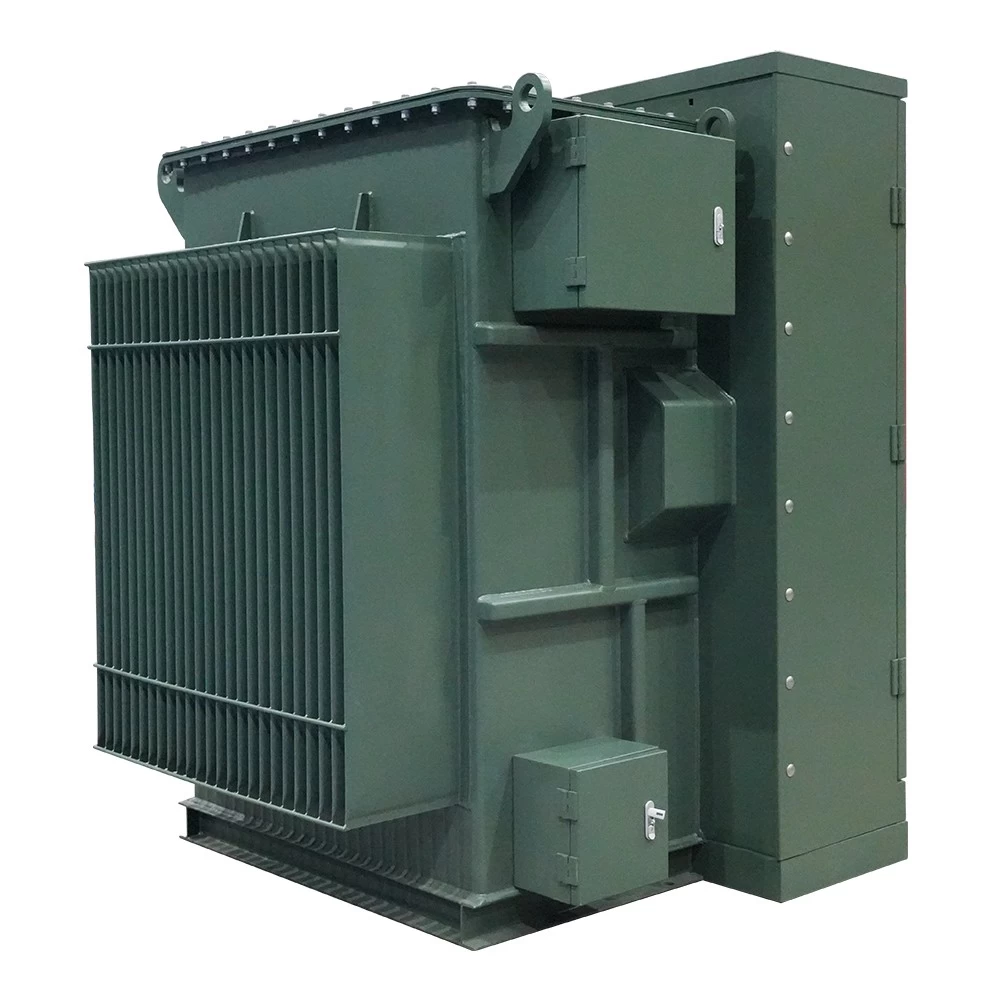

Трехфазные трансформаторы, установленные на прокладках, представляют собой трехфазный трехфазный, коммерческий коммерческий дистрибутивный трансформатор, специально предназначенные для наружной установки на бетонной прокладке, и обеспечивают подземное распределение электроэнергии для коммерческих, промышленных и институциональных нагрузок. Он доступен как в живой, так и в мертвой фронтальной конструкции, для применений радиального подачи и цикла, с или без краев, трансформатор использует алюминиевую или медную обмотку и оптимизирован для максимизации эффективности и следа. Он имеет много преимуществ: например, высокое напряжение, нет дрейфования нейтральной точки, низкий уровень потери, небольшой объем, экономичный, безопасность и защита окружающей среды и т. Д.

Стандартный
Трехфазный трансформатор, установленный на прокладки

Объем продукта
С высоким напряжением до 40,5 kV и рейтингами до 7500 kVA

Стандартные функции

• Операция 50 Гц или 60 Гц.
• 65 ºC Средний рост обмотки.
• Расположение радиального и цикла.

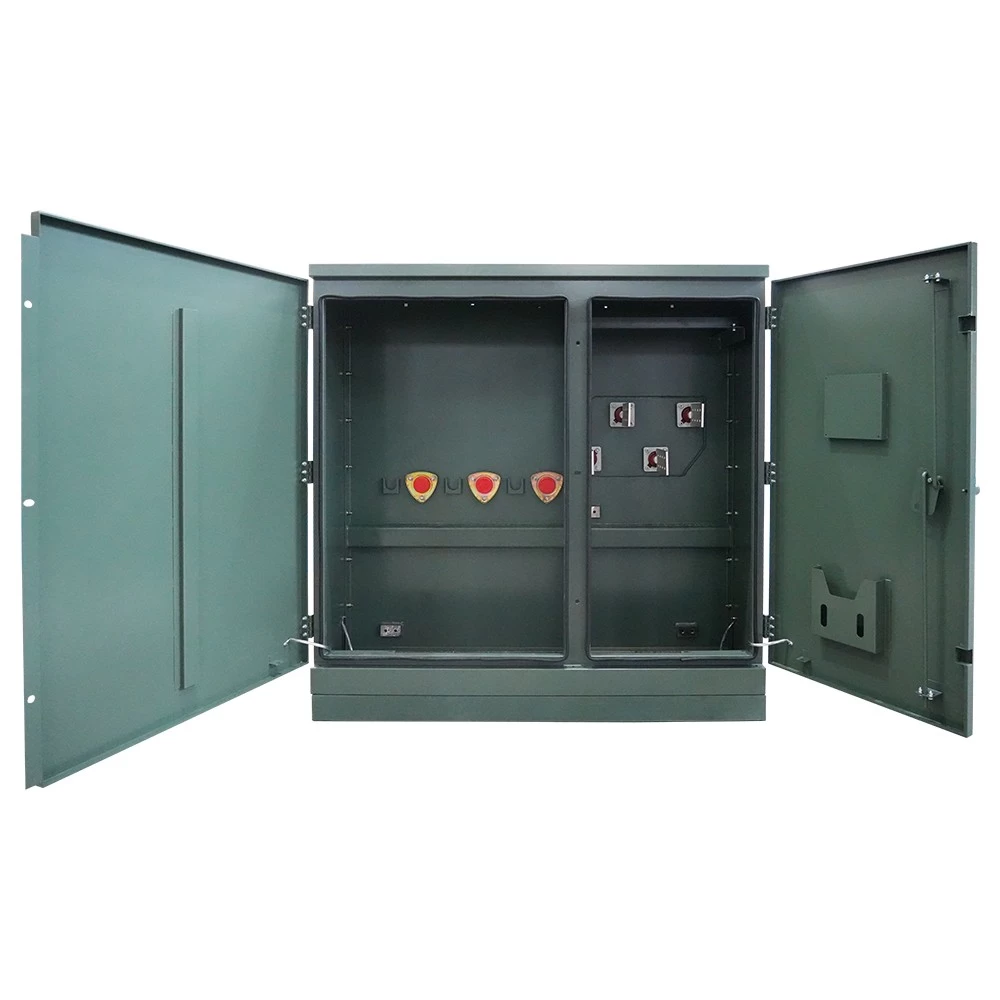

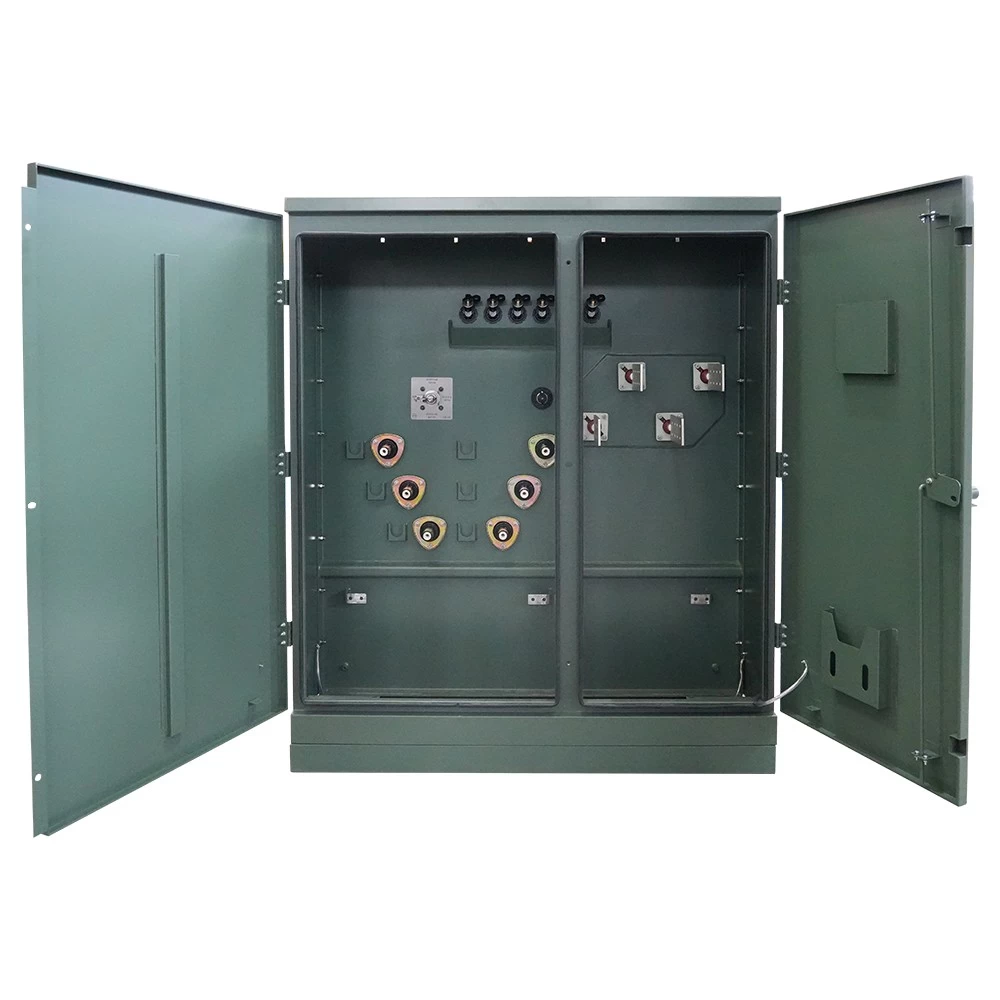

• Мертвый и живой фронт -тип терминалов HV.
• Шкаф с закреплением со съемным подоконником, имеющим следующие глубины:
- 19 дюймов в глубину от 300 kVA до 750 kVA
- 22 дюйма в глубине 1000 kVA до 1500 kVA
- 24 дюйма в глубину за 2000 KVA до 3750KVA
- 30 дюймов в глубину для 5000 kVA до 7500 kVA
• Танк: мягкая сталь
• Барьер с оттенком HV/LV
• Объект падкокинга с болтом головки пента на HV и LV, трехточечный механизм фиксации.
• Дверь и подъемные двери HV и LV с подъемом с 120 ° удерживаемыми стержнями
• Дверь из нержавеющей стали
• Съемный подоконник для легкой установки
• Трехточечная защелка для обеспечения безопасности
• Постоянная табличка с использованием требования ANSI.
• ANSI Tank Ground Pads.
• Один дюймовый дренажный клапан и пробоотборник.
• Самоализация клапана смягчения давления.
• Четыре (4) подъемные проушины
• Сварная крышка с ручным отверстием
• Заглушка масла
• Съемный ремешок с нейтральным заземлением LV; Как требуется
• Прочная, коррозионная порошковое покрытие
• Разработано, изготовлено и протестировано в соответствии с последними стандартами ANSI и IEEE.

►Ptional функции и аксессуары

• Конкретные приложения клиентов и новые требования к эффективности DOE.
• Датчик уровня жидкости
• Датчик температуры жидкости
• Вакуумный датчик под давлением
• Доступны медные и алюминиевые обмотки.
• Двойные высоковольтные рейтинги.
• Внутреннее изгнание.
• Ток, ограничивающие предохранители.
• Внутренние предохранители, ограничивающие частичный диапазон, ограничивающие предохранители.
• Держатели предохранителей штыка с и без запасной.
• Внутренний масляный переключатель (радиальная или петля).
• Под масляными внутренними арестователями.
• Низковольтный выключатель с изготовленным из формования.
• Специальные цвета.
• Частичная конструкция из нержавеющей стали (подоконник шкафа и дно резервуара)
• 30 ”или 34” или 40 ”глубины
• CT "S или Pt" S, включая монтажную поддержку
• LV внешне монтированный формовочный выключатель корпуса
• Внешне монтированный кВт -метр
• Шкаф для скидки для низкопрофильной конструкции
• Дополнительная внешняя табличка с фиксацией

► Испытания

Активное управление выполняет обычные тестирование на каждом изготовленном трансформаторе, включая следующие тесты.
• Испытания на сопротивление всех обмоток.
• Тесты соотношения на номинальном напряжении и все соединения нажатия.
• Испытания на полярность и фазовое отношение при номинальном напряжении.
• Нет потери нагрузки при номинальном напряжении.
• Захватывающий ток при номинальном напряжении.
• Импеданс и потери нагрузки.
• Применяемый тест на напряжение.
• Индуцированный тест напряжения.
• Импульсный тест с полным волн.
• Механический тест утечки.

► Структурные характеристики

Ядер
Ядра изготавливаются с точной срезанной, без заусенской, ориентированной на зерно кремниевой стали. Многие оценки сердечной стали доступны для оптимизации эффективности потери ядра.

Катушки
Установленные на прокладках трансформаторы оснащены прямоугольной конфигурацией катушки с проволочной ва-рукой, высоковольтными праймериз и листовыми вторичными. Конструкция сводит к минимуму осевое напряжение, разработанное короткими замыканиями, и обеспечивает магнитную балансировку соединений кран.
Катушки намотаются с использованием машин намотки высочайшего качества, обеспечивающих строгий контроль натяжения и размещение проводника для превосходной прочности короткого замыкания и максимальной эффективности.

Сборки ядра и катушки
Установленные на прокладках сердечник трансформатора и узел катушки соединены с тяжелыми стальными концами, чтобы не допустить искажения прямоугольной катушки в условиях короткого замыкания. Пластины зажимают на месте с использованием прессов, сварки или сварки, чтобы сформировать твердое ядро ​​и узел катушки.

Бак
Фабрика Трансформера с нефтью, Китай - Трансформаторные резервуары предназначены для высокой прочности и простоты обработки, установки и технического обслуживания. Резервуары сварены с использованием точной вырезанной, горячей, маринованной и масляной стали.
