►ภาพรวมผลิตภัณฑ์

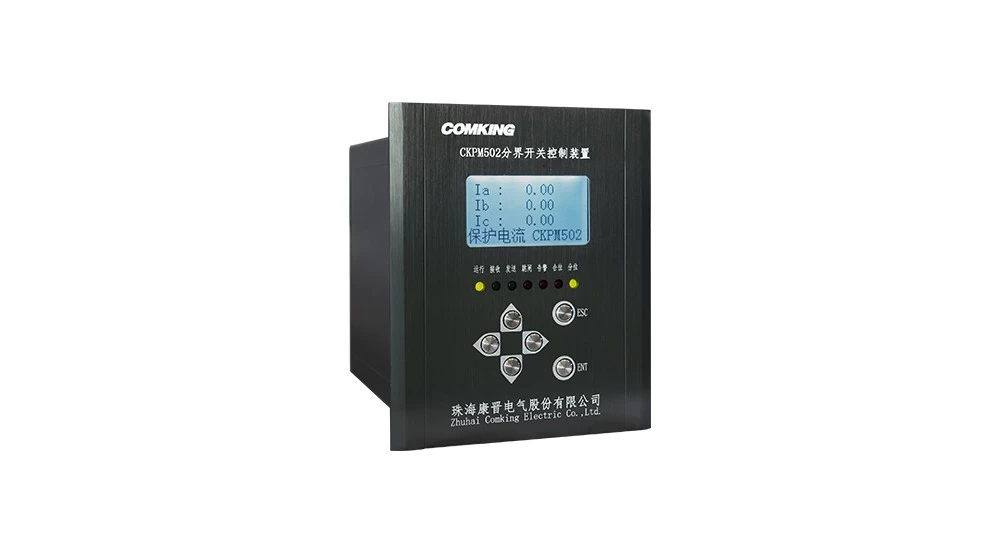

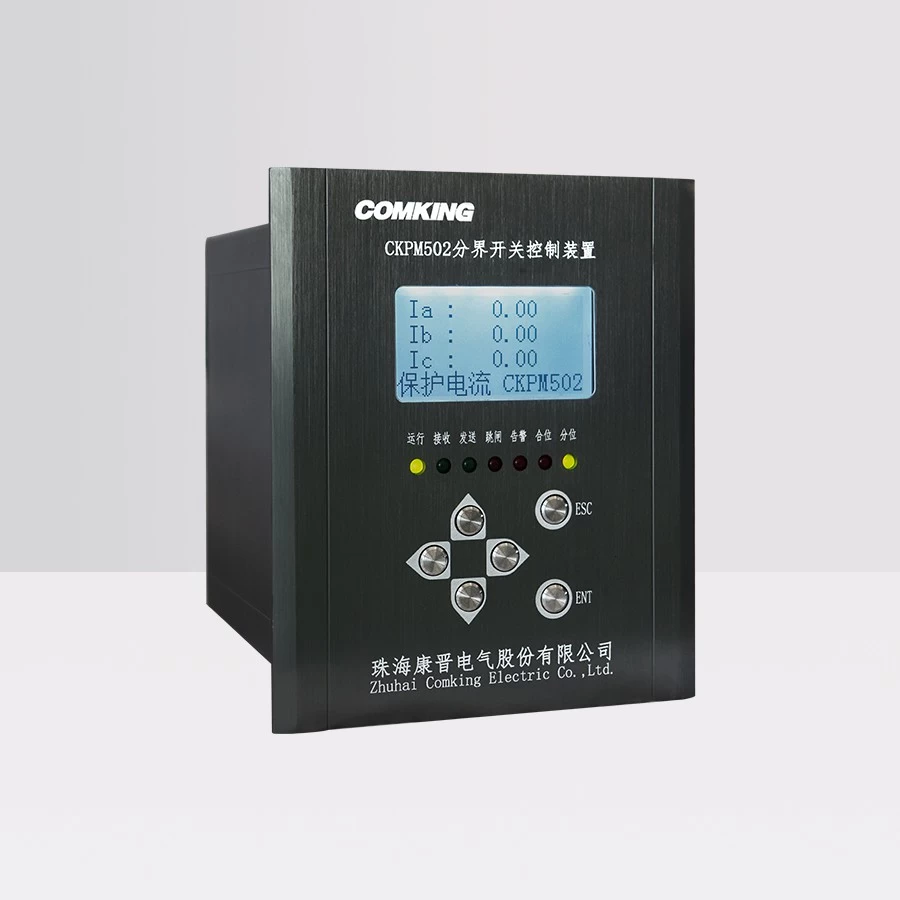

อุปกรณ์ควบคุมสวิตช์ขอบเขต CKPM502 ได้รับการพัฒนาเป็นหลักสำหรับการประยุกต์ใช้เทอร์มินัลอัตโนมัติเครือข่ายการกระจายในหน่วยหลักแหวนและระบบตู้ส่วนกลาง มันเหมาะอย่างยิ่งสำหรับระบบหน่วยหลักแหวนที่ทำงานในสภาพแวดล้อมที่รุนแรงพร้อมพื้นที่ติดตั้งที่ จำกัด มันมีเฟสในปัจจุบันการตัดกระแสไฟฟ้า, กระแสไฟฟ้า, การป้องกันกระแสเกินที่เป็นศูนย์, การเปิดใหม่, แรงดันไฟฟ้าเกิน, การป้องกันแรงดันไฟฟ้าต่ำ, สัญญาณเตือนการป้องกันปริมาณที่ไม่ใช่ไฟฟ้าและฟังก์ชั่นการสะดุด นอกจากนี้ยังรวมถึงการวัดหลายควอด, การควบคุมระยะไกลและฟังก์ชั่นการตรวจสอบสัญญาณระยะไกล

►คุณสมบัติผลิตภัณฑ์

อุปกรณ์การวัดและควบคุมขอบเขตของ CKPM502 ใช้ประโยชน์จากไมโครโปรเซสเซอร์แบบบูรณาการสูงซึ่งประมวลผลสัญญาณจากกระแสไฟฟ้าและแรงดันไฟฟ้าโดยไม่จำเป็นต้องใช้ชิปบัสภายนอกการควบคุมอุปกรณ์การทำงานผ่านการทำงานของตรรกะแบบ จำกัด หน่วยใช้เทคโนโลยีการออกแบบพลังงานต่ำพิเศษเพื่อให้มั่นใจว่าฟังก์ชั่นการป้องกันสามารถเปิดใช้งานได้อย่างรวดเร็วและรวดเร็วภายใต้เงื่อนไขใด ๆ

อุปกรณ์มีโครงสร้างที่เรียบง่ายและกะทัดรัดช่วยให้การติดตั้งที่สะดวกและยืดหยุ่นทำให้เหมาะสำหรับเงื่อนไขการติดตั้งขนาดกะทัดรัดของวงแหวนหลัก การกำหนดค่าการป้องกันนั้นมีความยืดหยุ่นและครอบคลุมช่วยให้ฟังก์ชั่นการป้องกันที่หลากหลายสามารถเปิดใช้งานหรือปิดใช้งานได้อย่างอิสระผ่านคำควบคุม มันมีฟังก์ชั่นการวัดและการควบคุมที่สมบูรณ์สามารถวัดพารามิเตอร์ไฟฟ้าเช่นแรงดันไฟฟ้าและกระแสไฟฟ้าได้ นอกจากนี้ยังมีรีเลย์ควบคุมระยะไกลโดยเฉพาะเพื่ออำนวยความสะดวกฟังก์ชั่นการควบคุมระยะไกลและรวมถึง 8 วงจรอินพุตปริมาณสวิตช์ อุปกรณ์ใช้อินเทอร์เฟซการแสดงผลคริสตัลเหลวจีนอย่างสมบูรณ์พร้อมการแสดงเมนูหลายชั้นทำให้อินเทอร์เฟซเครื่องจักรของมนุษย์ใช้งานง่ายเป็นพิเศษ อุปกรณ์ที่ไม่มีความจุขนาดใหญ่ของอุปกรณ์ช่วยให้มั่นใจได้ว่าการบันทึกบันทึกเหตุการณ์ในอดีต 200 รายการด้วยเนื้อหาโดยละเอียดที่ได้รับการเก็บรักษาไว้แม้ในระหว่างการหยุดทำงานของพลังงานอุปกรณ์ดังกล่าวติดตั้งด้วยฟังก์ชั่นการตรวจสอบตัวเองแบบไดนามิกและแบบคงที่ อุปกรณ์นี้มีส่วนต่อประสานกับ RS-232 และ RS-485 การสื่อสารบัสให้ผู้ใช้มีโปรโตคอลการสื่อสารแบบเปิดเพื่ออำนวยความสะดวกในการทำงานของ การตรวจสอบและการเก็บรวบรวมข้อมูล

►ข้อกำหนดผลิตภัณฑ์

ข้อมูลจำเพาะที่ได้รับการจัดอันดับ: แรงดันไฟฟ้า AC (จะระบุในเวลาที่สั่งซื้อ): 100 V หรือ 220 V
กระแส AC (ที่จะระบุในเวลาที่สั่งซื้อ): 5 A หรือ 1 A
ความถี่: 50 HZ
แหล่งจ่ายไฟ (ที่จะระบุในเวลาที่สั่งซื้อ): AC 85 ถึง 264 V
DC100 ~ 264V
DC 24 V หรือ DC 48 V, ± 20%
ความจุเกินพิกัด: วงจรกระแสสําหรับการทํางานระยะยาว------2นิ้ว
10 วินาที -------------- 10 นิ้ว
1 วินาที ---------------- 20 นิ้ว
การใช้พลังงาน: กำลังการผลิตแหล่งจ่ายไฟไม่เกิน 10W
วงจรอินพุต AC ไม่เกิน 0.5VA ต่อช่อง
ช่วงการวัด: แรงดันไฟฟ้า 0.01Un ถึง 2Un
ปัจจุบัน: 0.1อยู่ ~ 20อยู่
แรงดันไฟฟ้าลําดับศูนย์: 0.01Un ~ 2Un
ซีโร่ลำดับกระแส: 0.01A ถึง 10A
ความแม่นยำในการวัด: แรงดันไฟฟ้า <0.5%
กระแส: <0.5%
แรงดันไฟฟ้าลําดับศูนย์: < 0.5%
ซีโร่ลำดับกระแส: <0.01A
ช่วงการตั้งค่าการป้องกัน: ปัจจุบัน 0 ถึง 20อยู่, differentiAl 0.01A
แรงดันไฟฟ้า: 0 ถึง 2Un, ดิฟเฟอเรนเชียล 0.1V
เวลา: 0 ถึง 99.999S, เฟืองท้าย 0.001S
เวลาดำเนินการป้องกัน: ที่ 1.5 เท่าของค่าที่จัดอันดับเวลาการดำเนินการป้องกันโดยธรรมชาติทั้งหมดไม่เกิน 35ms
วงจรอินพุต: ประเภทแรงดันไฟฟ้าที่ปรับแต่งได้การบริโภคปัจจุบัน 2mA
ผู้ติดต่อเอาท์พุท: ผู้ติดต่อสามารถบรรทุก AC220V ได้อย่างต่อเนื่องที่กระแส 16A
อินเทอร์เฟซการสื่อสาร: RS-232 และ RS-485, อินเตอร์เฟสบัสเทอร์มินัลด้านหลัง, การกำหนดค่าเสริม
