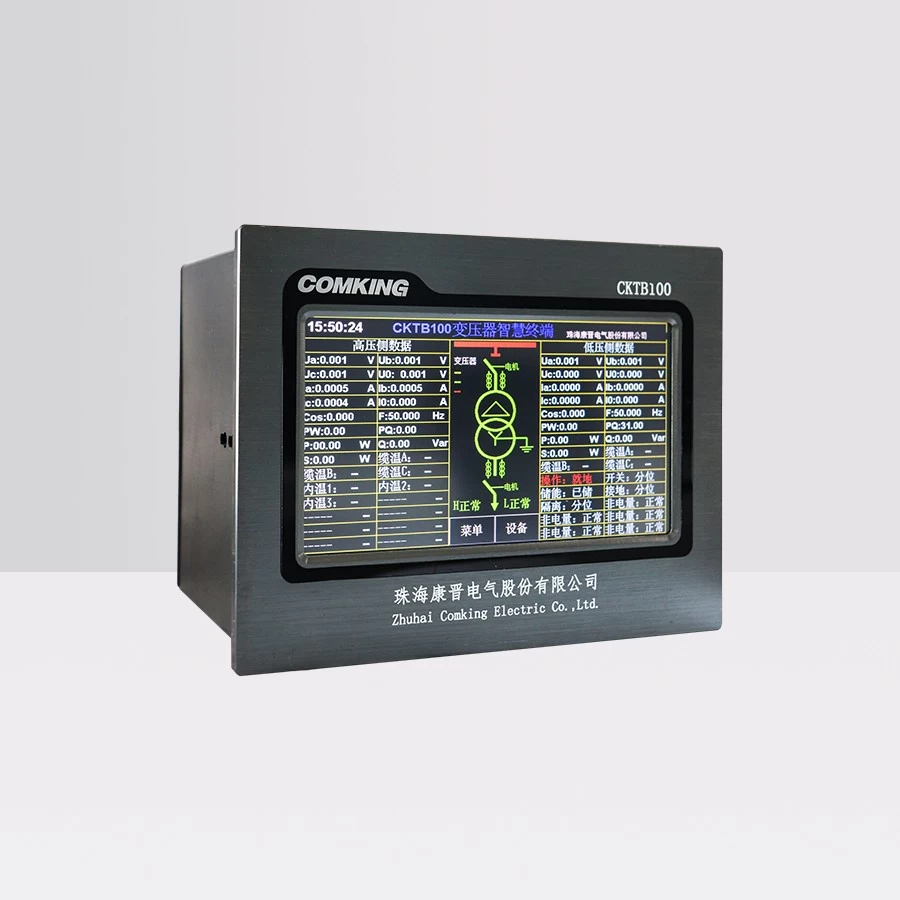

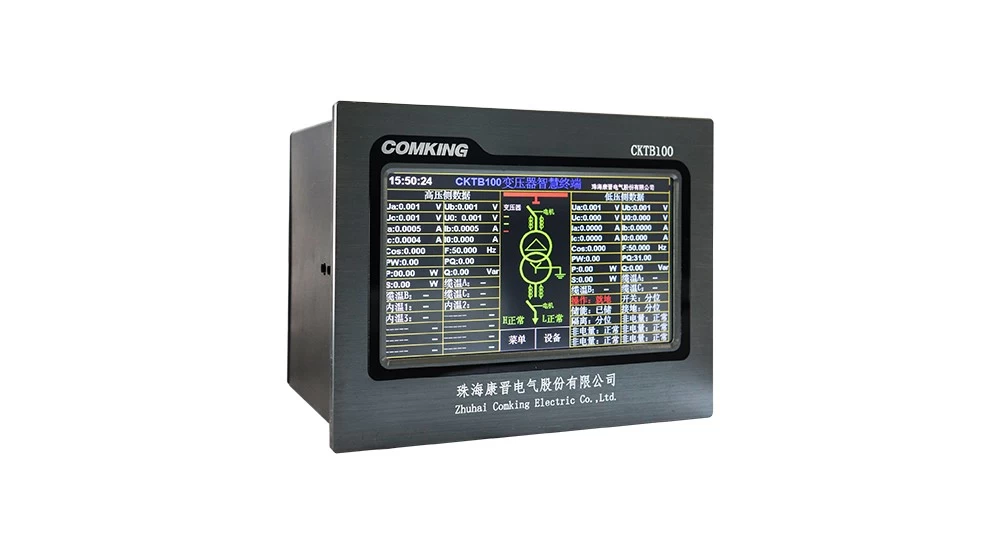

►ภาพรวมผลิตภัณฑ์

เทอร์มินัลสมาร์ทของหม้อแปลง CKTB100 ได้รับการออกแบบมาเป็นหลักสำหรับหม้อแปลง 10KV และสามารถทำการรวบรวมข้อมูลอัจฉริยะการรวบรวมกระแสไฟฟ้าแรงดันไฟฟ้าลำดับศูนย์สถานะสวิตช์ตำแหน่งเปิด/ปิดการวินิจฉัยความร้อนสภาพแวดล้อมอุณหภูมิและความชื้น นอกจากนี้ยังรวมถึงการตรวจจับอุณหภูมิสวิตช์การควบคุมอัจฉริยะระยะไกลและฟังก์ชั่นการสื่อสารให้การเชื่อมต่อที่สะดวกและเชื่อถือได้กับระบบอื่น ๆ สำหรับการสื่อสาร นอกจากนี้ยังสามารถเชื่อมต่อกับระบบอื่น ๆ เพื่อการสื่อสารได้อย่างสะดวกและน่าเชื่อถือโดยใช้ข้อมูลขนาดใหญ่และเทคโนโลยีอินเทอร์เน็ต จากเครือข่ายส่วนตัวหรือแพลตฟอร์มอินเทอร์เน็ตมันมีรูปแบบการสะสมความร้อนที่เป็นนวัตกรรมและระบบเทคโนโลยี AI ทำให้สามารถตรวจสอบระยะไกลของขั้วลูกค้าและอุปกรณ์อัจฉริยะในสถานีไฟฟ้าพลังน้ำซึ่งเป็นสถานีพลังงานอัจฉริยะ อินเทอร์เน็ตของสิ่งต่างๆสิ่งนี้ให้การเข้าถึงศูนย์บริการตรวจสอบระยะไกลที่มีฟังก์ชั่นคุณภาพสูงที่หลากหลายรวมถึงการวินิจฉัยระยะไกลออนไลน์การอัพเกรดระยะไกลผลิตภัณฑ์และบริการตรวจสอบอินเทอร์เน็ต

►คุณสมบัติผลิตภัณฑ์

CKTB100เทอร์มินัลอัจฉริยะหม้อแปลง   ใช้ STM32F767IGT6, ARM 32 บิต DSP M7 คอนโทรลเลอร์คู่ความเร็วสูงแบบดูอัลคอร์ที่ติดตั้ง SDRAM 32M และ 32M ของแฟลชเพื่อให้มั่นใจว่าการทำงานที่มั่นคงและเชื่อถือได้มากขึ้น มันใช้ Ad7606 ADI "S AD7606 สำหรับการได้มาซึ่งกระแสไฟฟ้าแรงดันไฟฟ้าและลำดับศูนย์และคุณสมบัติการตรวจสอบสถานะสวิตช์แบบเรียลไทม์ตำแหน่งเปิด/ปิดการวินิจฉัยความร้อนสภาพแวดล้อมอุณหภูมิและความชื้นการตรวจจับอุณหภูมิบัส

►ข้อกำหนดผลิตภัณฑ์

ข้อมูลจำเพาะที่ได้รับการจัดอันดับ: แรงดันไฟฟ้า AC: 100 V หรือ 220 V
กระแส AC: 5 A หรือ 1 A
ความถี่: 50 Hz
แหล่งจ่ายไฟ: AC 220 (110) V, ± 20%DC220 （110) V， ± 20%
DC48V， ± 20%
DC24V， ± 20%
ความจุโอเวอร์โหลด: วงจรปัจจุบันสำหรับการทำงานอย่างต่อเนื่อง ----------- 2in
10s ---------------- 10in
1S ------------------ 20in
การใช้พลังงาน: แหล่งจ่ายไฟไม่เกิน 10W
วงจรอินพุต AC ไม่เกิน 0.5 VA ต่อช่อง
ช่วงการวัด: แรงดันไฟฟ้า 0.01 UN ถึง 2 UN
กระแส 0.1 ใน 20 นิ้ว
Zero Sequence Current 0.01 A ถึง 10 A
ความแม่นยำในการวัด: แรงดันไฟฟ้า <0.5%
กระแส <0.5%
ซีโร่ลำดับกระแส <0.01 A
ช่วงการตั้งค่าการป้องกัน: กระแส 0 ถึง 20 นิ้ว, ความแตกต่าง 0.001 A
แรงดันไฟฟ้า 0 ถึง 2 UN, ความแตกต่าง 0.001 V
เวลา 0 ถึง 99.999 s, ความแตกต่าง 0.001 s
เวลาดำเนินการป้องกัน: ที่ 1.5 เท่าของค่าที่กำหนดเวลาการดำเนินการป้องกันโดยธรรมชาติทั้งหมดไม่เกิน 35 มิลลิวินาที
วงจรอินพุต: ประเภทแรงดันไฟฟ้าสามารถปรับแต่งได้ด้วยการบริโภคปัจจุบันของ 2mA
ผู้ติดต่อเอาท์พุท: ผู้ติดต่อสามารถพกพา AC220V ได้อย่างต่อเนื่องที่ 16A
อินเทอร์เฟซการสื่อสาร: ตัวเลือกส่วนต่อประสานเทอร์มินัลรวมถึง RS-232 และ RS-485
