► Übersicht

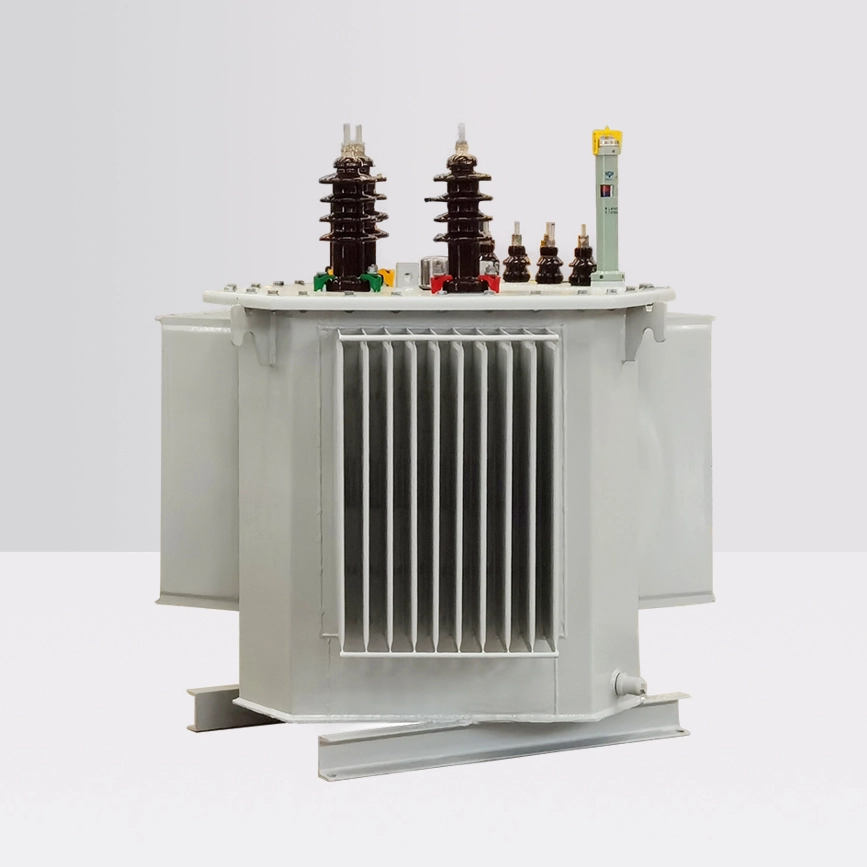

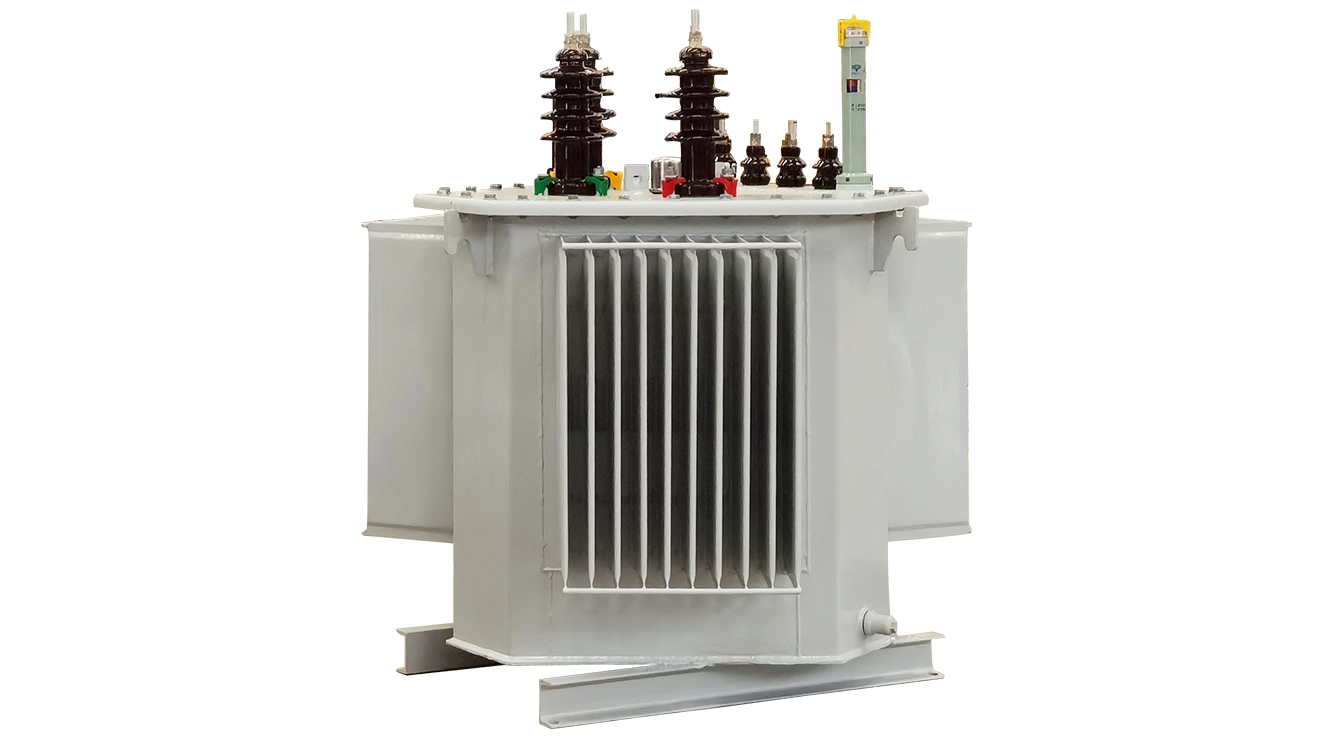

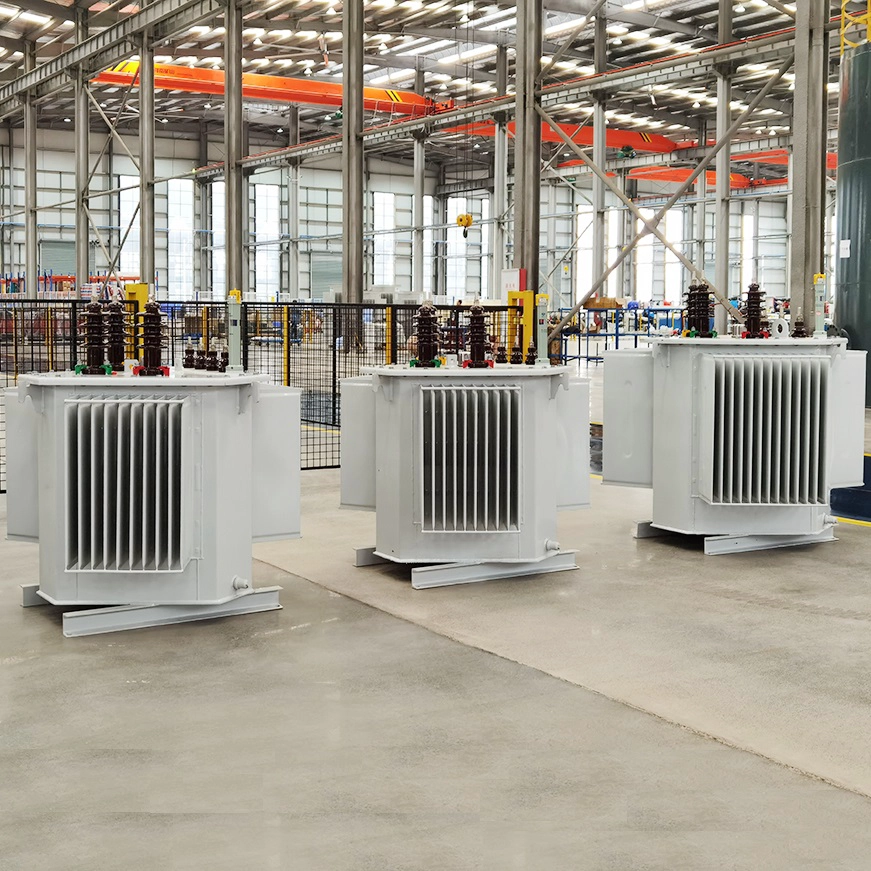

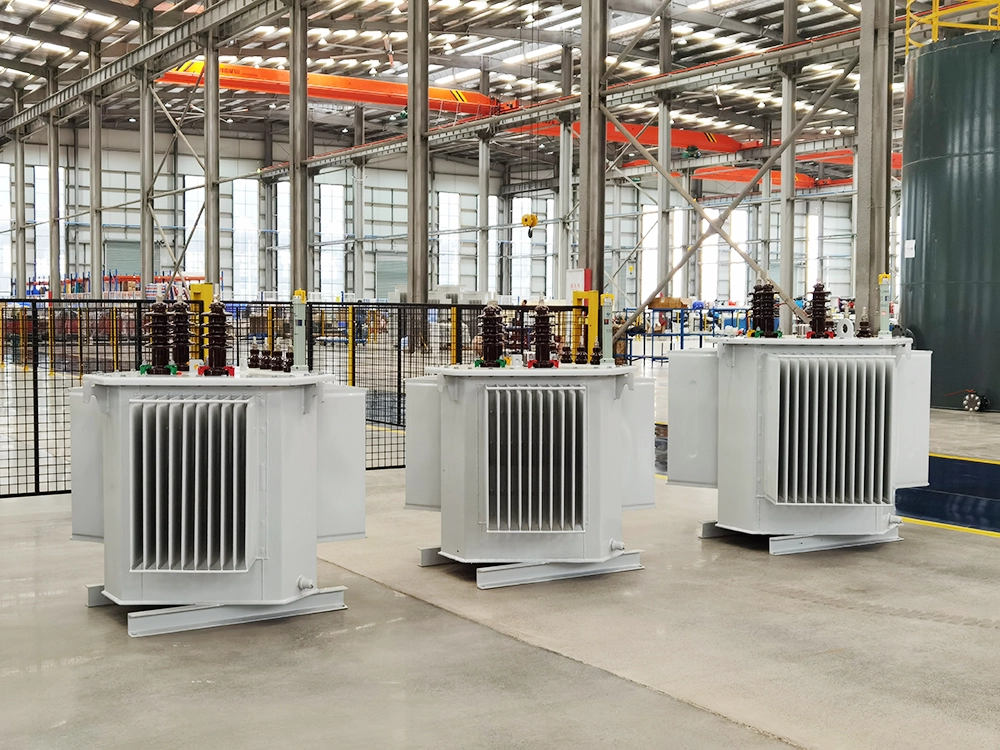

Ölverzinsliche Stromtransformatoren sind Elektrogeräte, die Isolieröl als Isoliermedium verwenden und aus Kernen, Spulen, Spannungsreglerschaltern, Öltanks usw. bestehen, um die Spannung zu ändern und Wechselstrom zu übertragen. Es hat die Eigenschaften kleiner Größe und starker Wetterbeständigkeit. Anwendbar für Stromversorgungssysteme, Industrie- und Bergbauunternehmen, Transport-, Post- und Telekommunikations- und wissenschaftliche Forschungsbüros usw. Es ist in eine flache Kernserie, dreidimensionale Roll-Core-Serien, Amorphe Legierungserie und andere Produkte unter 35 kV unterteilt. Die Struktur ist flexibel und vielfältig, das Erscheinungsbild sieht gut aus und kann den Anforderungen verschiedener Benutzer erfüllen.

► Produktreihe

Die Struktur ist flexibel und vielfältig, das Erscheinungsbild sieht gut aus und kann den Anforderungen verschiedener Benutzer erfüllen.

HINWEIS: Wenn Sie andere Arten von einphasigen und dreiphasigen ölgezogenen Verteilertransformatoren von 10-35 kV benötigen, wenden Sie sich bitte an unsere Transformatorhersteller China Team für bestimmte technische Parameter und Anforderungen.

►Normale Anwendungsbedingungen des Produkts

Umgebungslufttemperatur:40 ℃ - -45 ℃；
Monatliche durchschnittliche heiße Temperatur:30 ℃；
Jährliche durchschnittliche heiße Temperatur:20 ℃；
Höhe: ≤ 1000m ；
Verschmutzungsstufe: Klasse ⅲ；
Stromversorgungsspannungswellenform: ungefähr Sinuswelle.
HINWEIS: Wenn die Verwendungsbedingung spezieller ist als die oben genannten Bedingungen, wenden Sie sich bitte an unser Transformator-Team, um bestimmte technische Parameter und Anforderungen zu erhalten.

► Produktionsvorteile (planarer laminierter Kern)

• Es gibt keine Ölschutzgeräte wie Ölkonservator und Feuchtigkeitsabsorber, um sicherzustellen, dass das Transformatoröl nicht mit der Luft in Kontakt kommt und sicherstellt, dass das Transformatoröl ohne Behandlung 20 Jahre lang kontinuierlich verwendet werden kann.

• Die Dichtungen bestehen aus Gummi mit ausgezeichneter Leistung, wodurch Bildung, elektrisches Altern und thermische Alterung effektiv verhindern kann.

• Ausgestattet mit einem Signal -Thermometer und dem Druckfreisetzungsventil, das die Zuverlässigkeit des Betriebs verbessert.

• Mit dem Vakuumöl -Injektionsprozess können externe Feuchtigkeit und Sauerstoff nicht in den Öltank gelangen, wodurch die Alterungsrate des Isoliermaterials verlangsamt und die Lebensdauer des Transformators erhöht.

• Änderungen des Volumens des Transformators werden durch die Expansions- und Kontraktionselastizität der Wellpanzerwand kompensiert.

• Es ist keine hängende Kerninspektion erforderlich, bevor das Produkt in Betrieb genommen wird, und die Wartung und Wartung sind nicht erforderlich, nachdem es in Betrieb genommen wird, was die Zuverlässigkeit des Betriebs erheblich verbessert.

• Es ist mit hochfestem emailliertem Draht (oder papierbezogenem Draht) gewickelt, hat eine zylindrische (oder Kuchen-Typ) Struktur, gleichmäßig verteilte Amperewendungen, angemessene Isolationsstruktur und hat eine hohe Kurzschließungsbeständigkeit.

• Die im Kraftstofftank verwendeten Befestigungselemente verwenden alle locker vorsichtige Muttern, die sich auch nach Ferntransport nicht lockern.

► Produktionsvorteile (dreidimensionale Rollcore) produzieren.
Magnetkreisoptimierung

• Es gibt keine Nähte zwischen den Schichten des dreidimensionalen Wicklungskerns, der Magnetkreis ist gleichmäßig verteilt, es gibt keinen offensichtlichen Bereich mit hoher Resistenz, und es gibt keine Verzerrung der magnetischen Flussdichte an den Nähten.
• Die Richtung des magnetischen Flusses stimmt vollständig mit der Ausrichtung des Siliziumstahlblechs überein.
• Die Dreiphasen-Magnetkreislängen sind gleich und die Summe der dreiphasigen Magnetkreislängen ist die kürzeste.
• Der Dreiphasen-Magnetkreis ist symmetrisch und der Dreiphasen-No-Last-Strom ist ausgeglichen.

►Lau -Verlust und erhebliche Leistungseinsparungseffekte

• Die Magnetisierungsrichtung des dreidimensionalen Rollkerns stimmt vollständig mit der Rollrichtung des Siliziumstahlblechs überein, und es gibt keine Überlappungen zwischen den Kernschichten. Der magnetische Fluss ist gleichmäßig über den Magnetkreis verteilt, ohne dass die hochwichtigen Bereiche und ohne magnetische Flussdichteverzerrung an den Fugen ohne magnetische Flussdichte verteilt sind. Bei der Prämisse desselben Materials im Vergleich zum laminierten Kern wird der Eisenverlustprozesskoeffizient des Kerns von 1,3-1,5 auf 1,05 gesunken. Dies kann allein den Kernverlust um 10-20%verringern.

• Aufgrund der speziellen dreidimensionalen Struktur wird die im Joch-Teil des Kerns verwendete Menge an Materialmenge im Vergleich zum traditionellen laminierten Kern um 25% reduziert, und das reduzierte Winkelgewicht macht ungefähr 6% des Gesamtgewichts des Kerns aus.

•The shearing treatment of the silicon steel sheet will deteriorate its magnetic permeability, and the three-dimensional roll-core will undergo high temperature (800℃) vacuum nitrogen-filled annealing treatment not only eliminates the mechanical stress of the core, but also refines the magnetic domain of the silicon steel sheet, improves the secondary recrystallization ability of the silicon steel sheet, and makes the performance of the silicon steel Blatt viel besser als seine ursprüngliche Leistung.

►Lauger Geräusch

• Die Ursachen für Rauschen, die durch die Schwingung des Transformatorkörpers verursacht werden, sind:
1) Die Magnetostration des Siliziumstahlblechs lässt den Eisenkern vibrieren und Rauschen erzeugen ；
2) Es gibt eine elektromagnetische Anziehungskraft, die durch magnetische Flussleckung zwischen den Fugen der Siliziumstahlblätter und den Laminationen verursacht wird, wodurch der Kern vibriert und Rausch erzeugt wird ；
3) Die operative Magnetdichte des Transformators ist zu hoch und nähert sich dem Sättigungspunkt und die magnetische Leckage zu groß, erzeugt Rauschen.

• Da der dreidimensionale Roll-Core durch rollende Siliziumstahlblechstreifen kontinuierlich und dicht auf einer dedizierten Kernwicklungsmaschine rollen, gibt es keine Nähte und kein Geräusch, die durch diskontinuierliche magnetische Schaltkreise wie den laminierten Kern verursacht werden. Gleichzeitig sind der Dreiphasen-Magnetkreis und der Magnetfluss vollständig symmetrisch und die operative Magnetdichte ist vernünftigerweise gestaltet, sodass das Produktrauschen stark verringert wird.

►strukturelle Merkmale

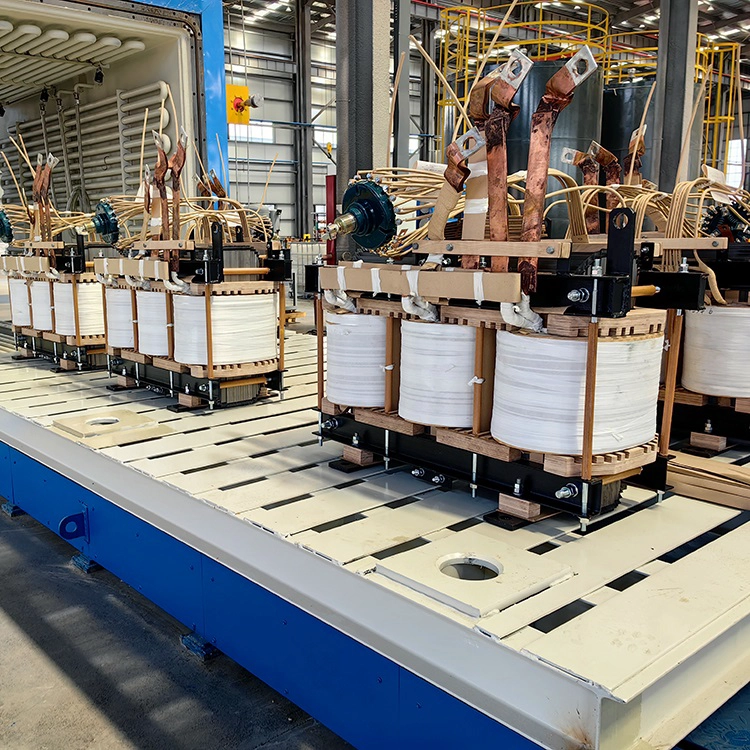

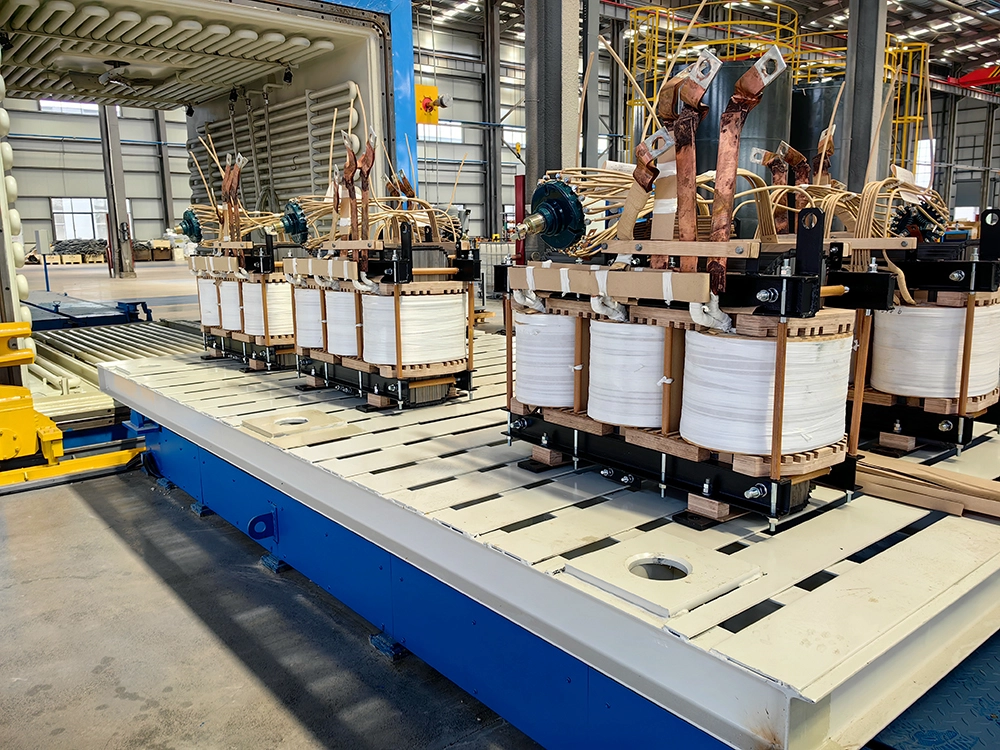

1.Der Kern: Der Kern besteht aus hoher magnetischer Permeabilität und Siliziumstahlblättern oder amorphen Legierungsmaterialien mit niedrigem Verlust und hat eine leiterförmige mehrstufige Gelenkstruktur, die für die Reduzierung des No-Last-Verlustes und keine No-Last-Strömung vorteilhaft ist.

2.gekrümmt: Klasse A oder über Isoliermaterialien werden verwendet. Die Hochspannungsspule nimmt mehrschichtige zylindrische Art an, die eine hohe Produktionseffizienz und eine gute Resistenz gegen Impulsspannung aufweist. Die Niederspannungsspule nimmt hauptsächlich Folientyp an; Die Raumnutzungsrate ist gut und die Kapazität zwischen den Schichten ist gleichmäßig verteilt.

3.klemmen: I-förmiger Kanalstahl wird verwendet, um den Kern festzuziehen und den Körper zu stabilisieren, um zu klemmen und zu lockern. Der Kern wird auch an einem einzigen Punkt durch die Klemme geerdet.

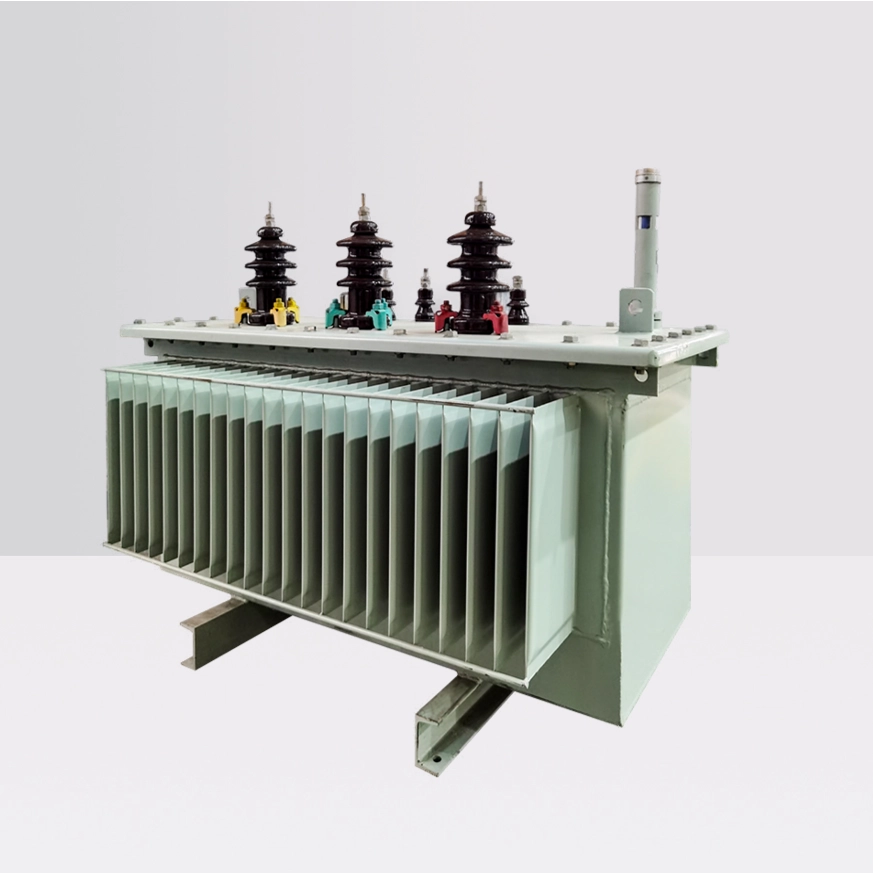

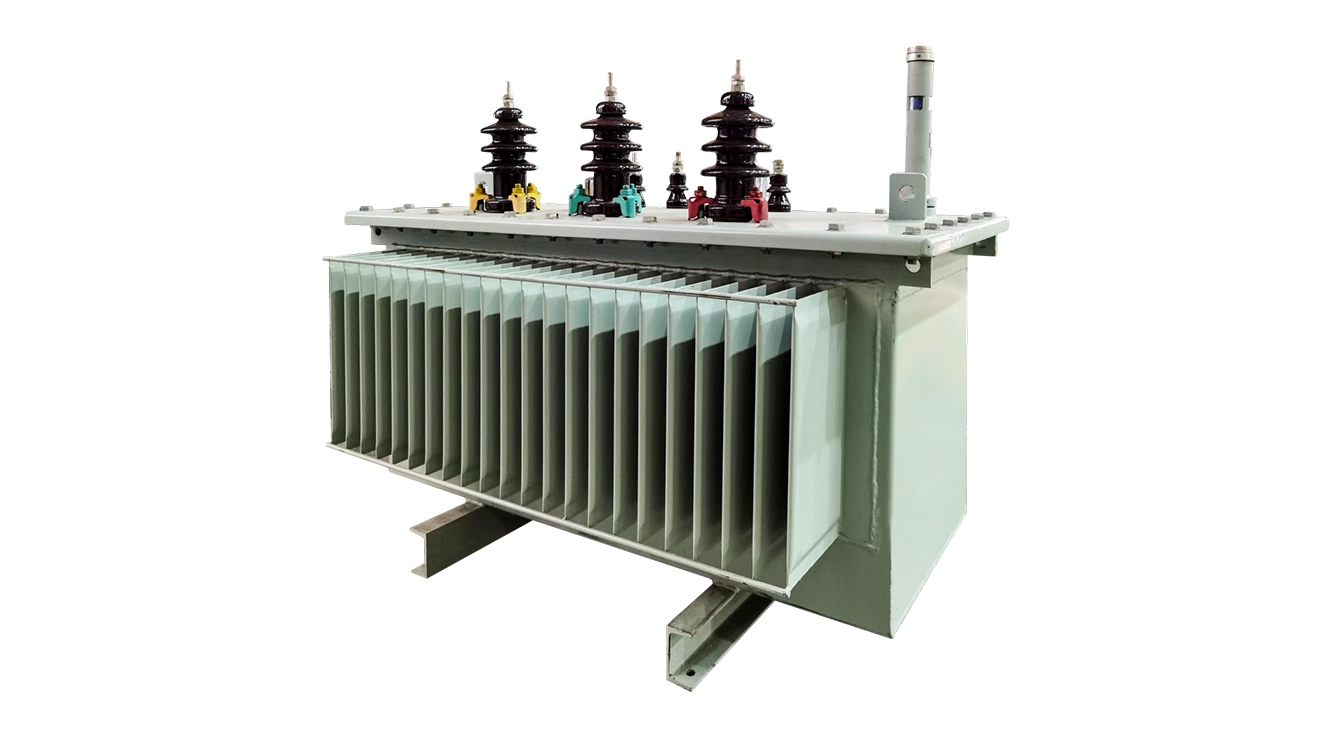

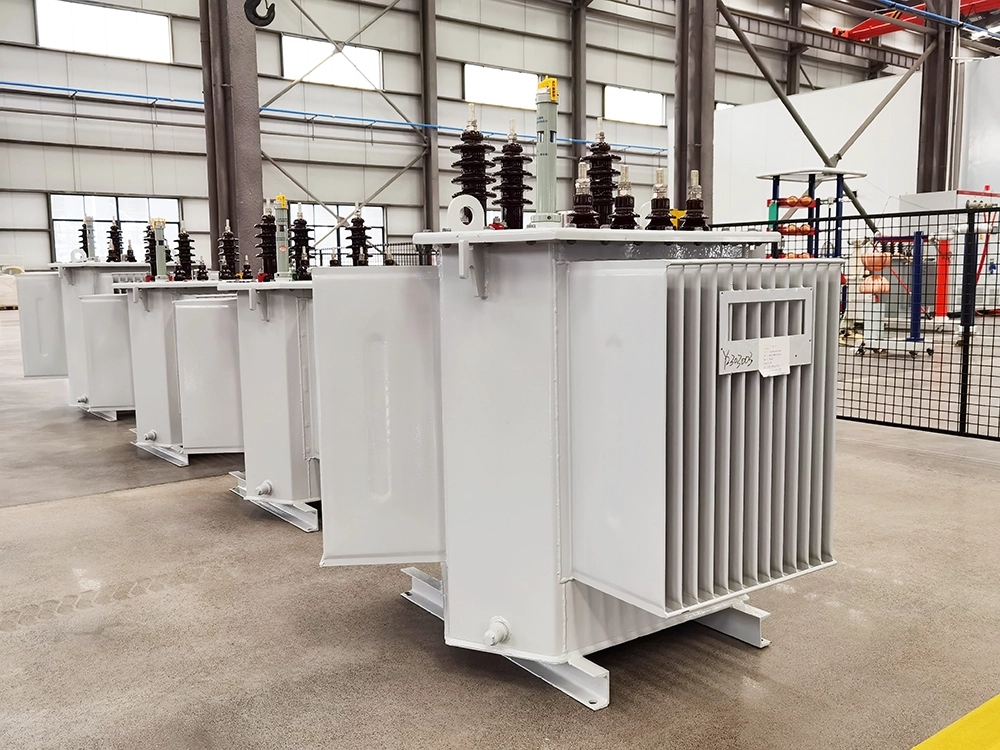

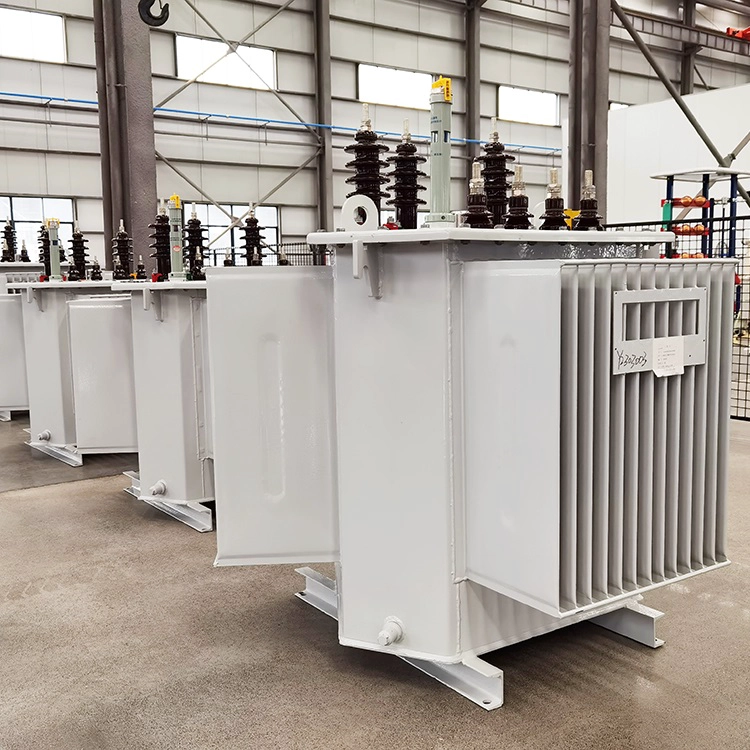

4.Der Tank: Der Körper des Transformators Öltank und Isolieröl, um Luft und Feuchtigkeit zu isolieren. Rechteckige Öltanks mit Wellblech werden häufig verwendet. Die Elastizität des Wellblattes kann Änderungen des Volumens des Transformatoröls auskompensieren, das durch den Temperaturanstieg und -verfall verursacht wird.
