►ภาพรวม

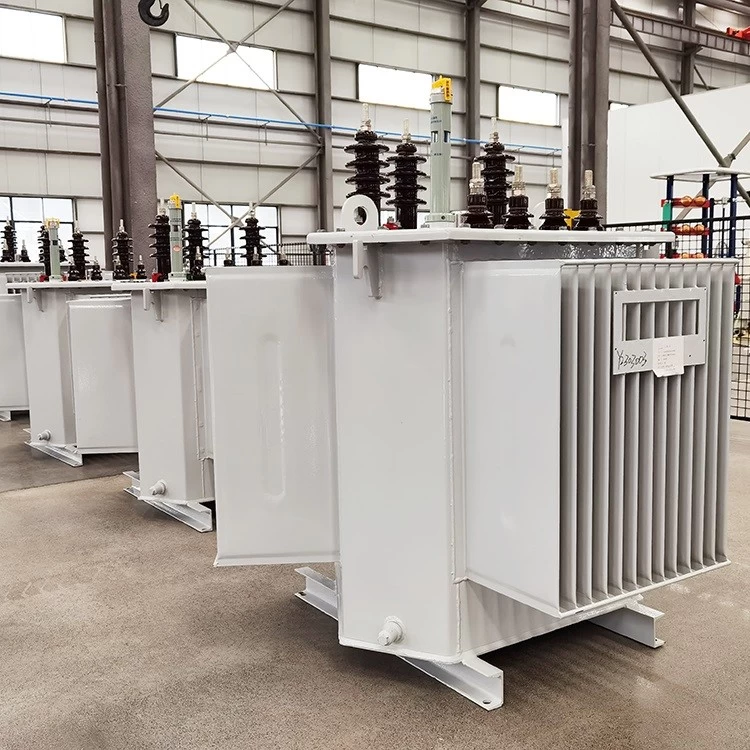

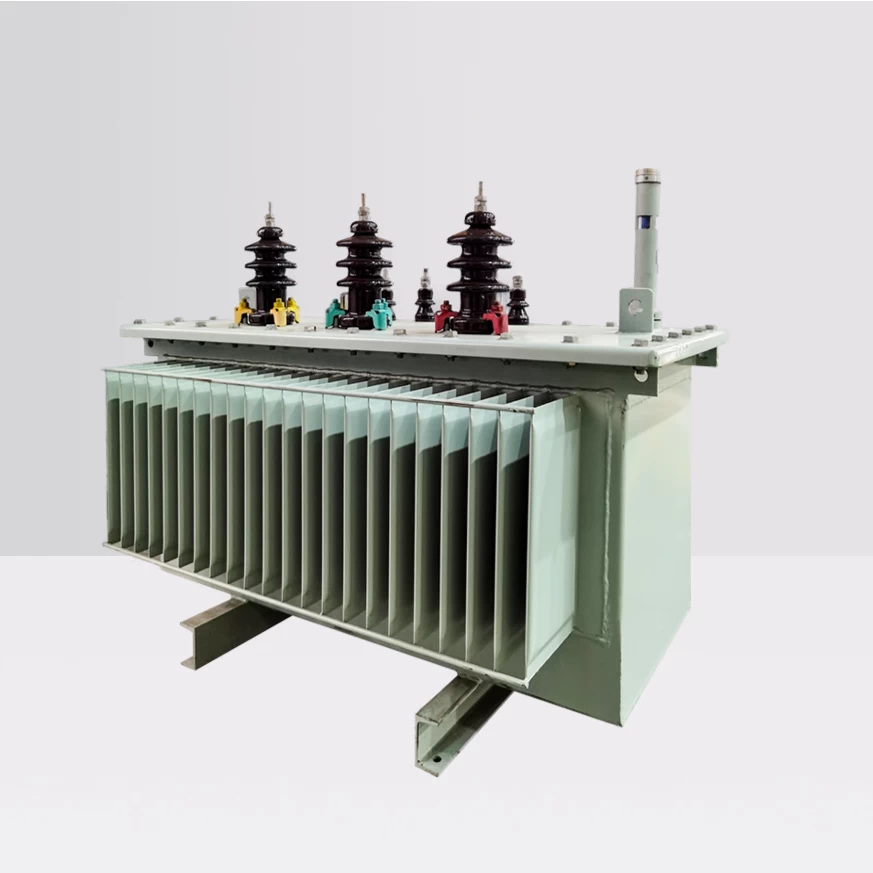

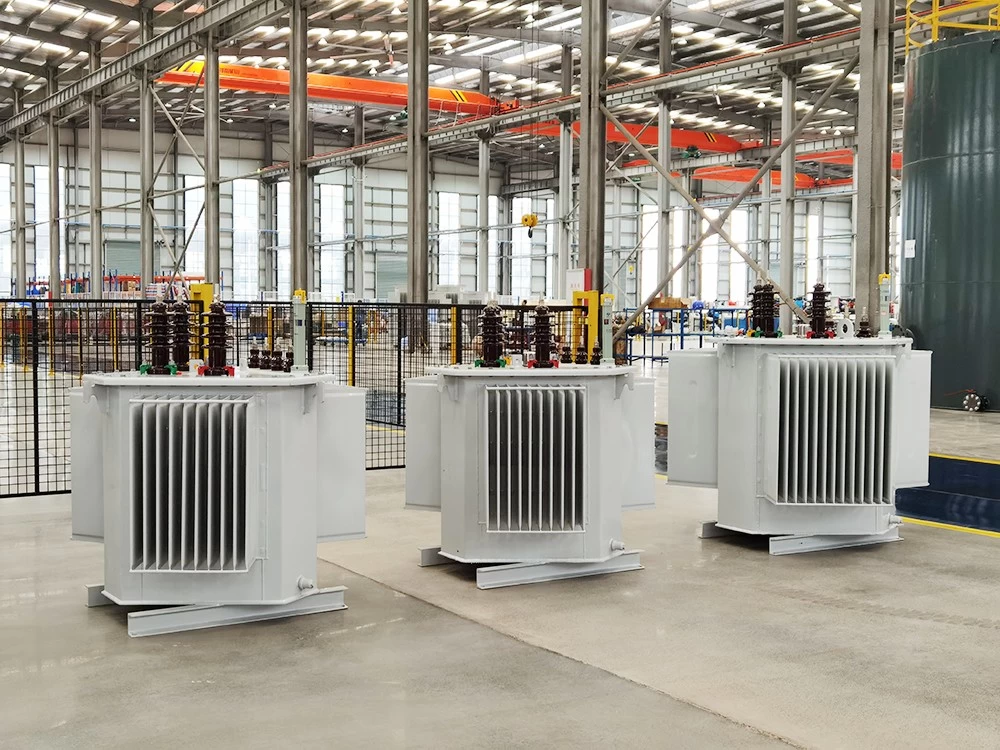

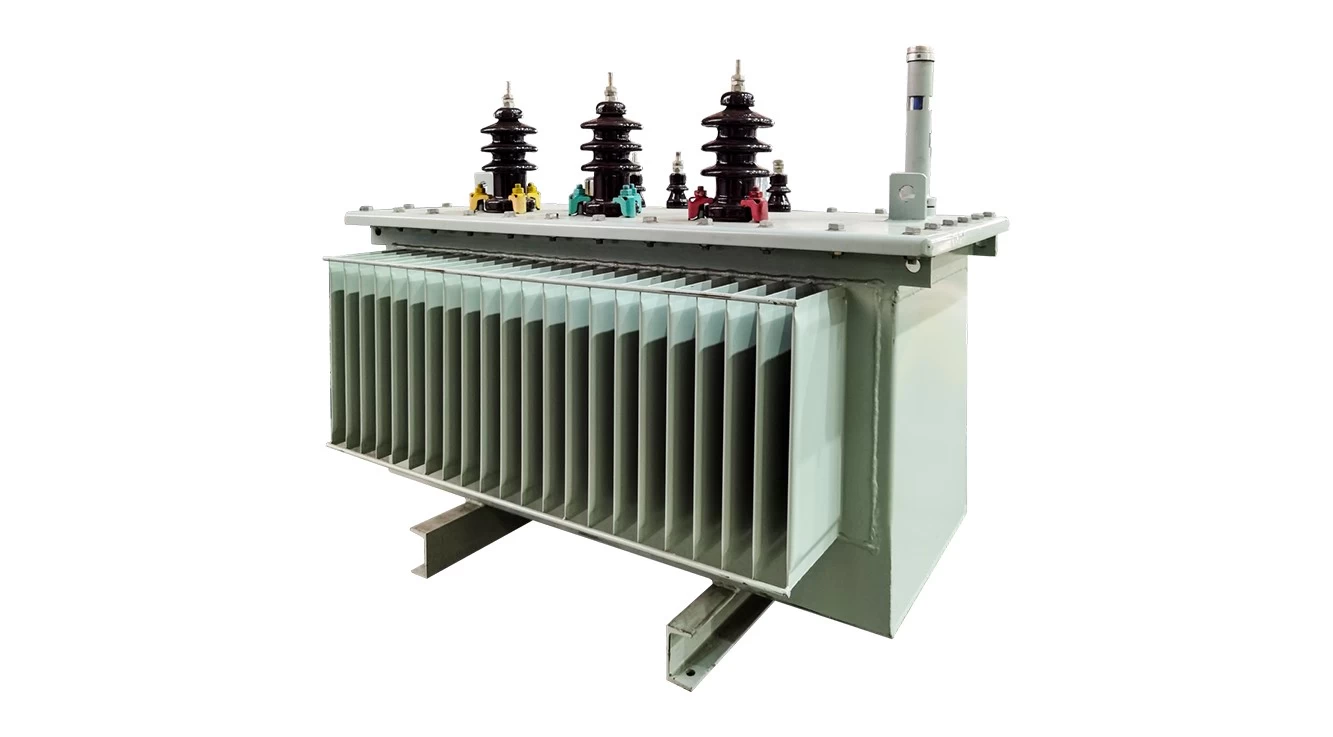

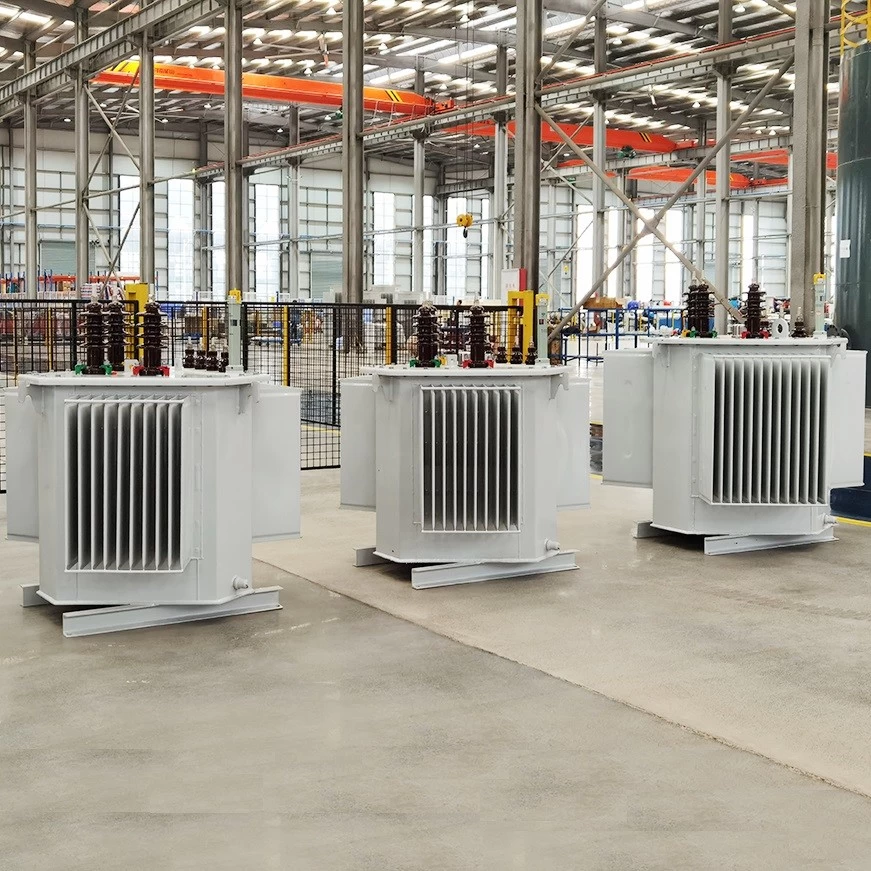

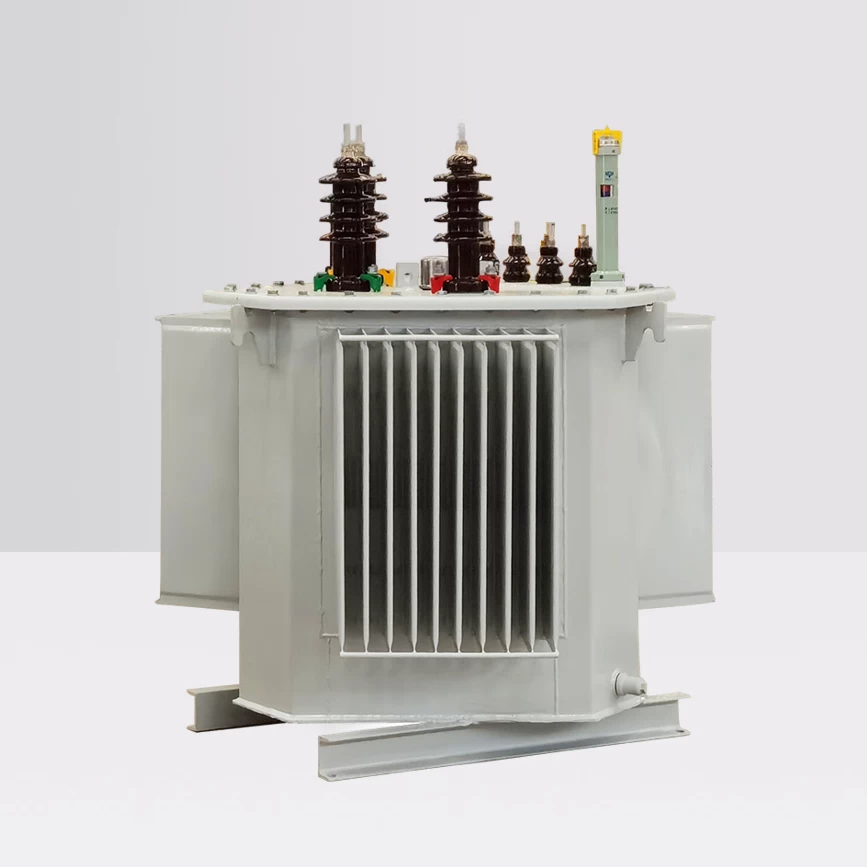

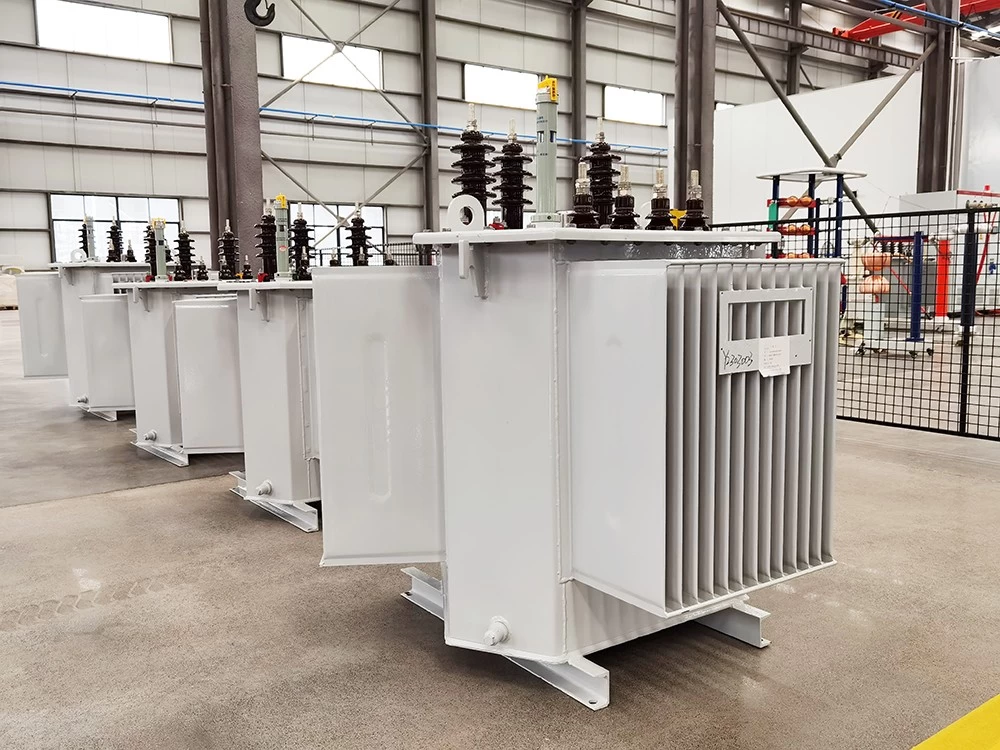

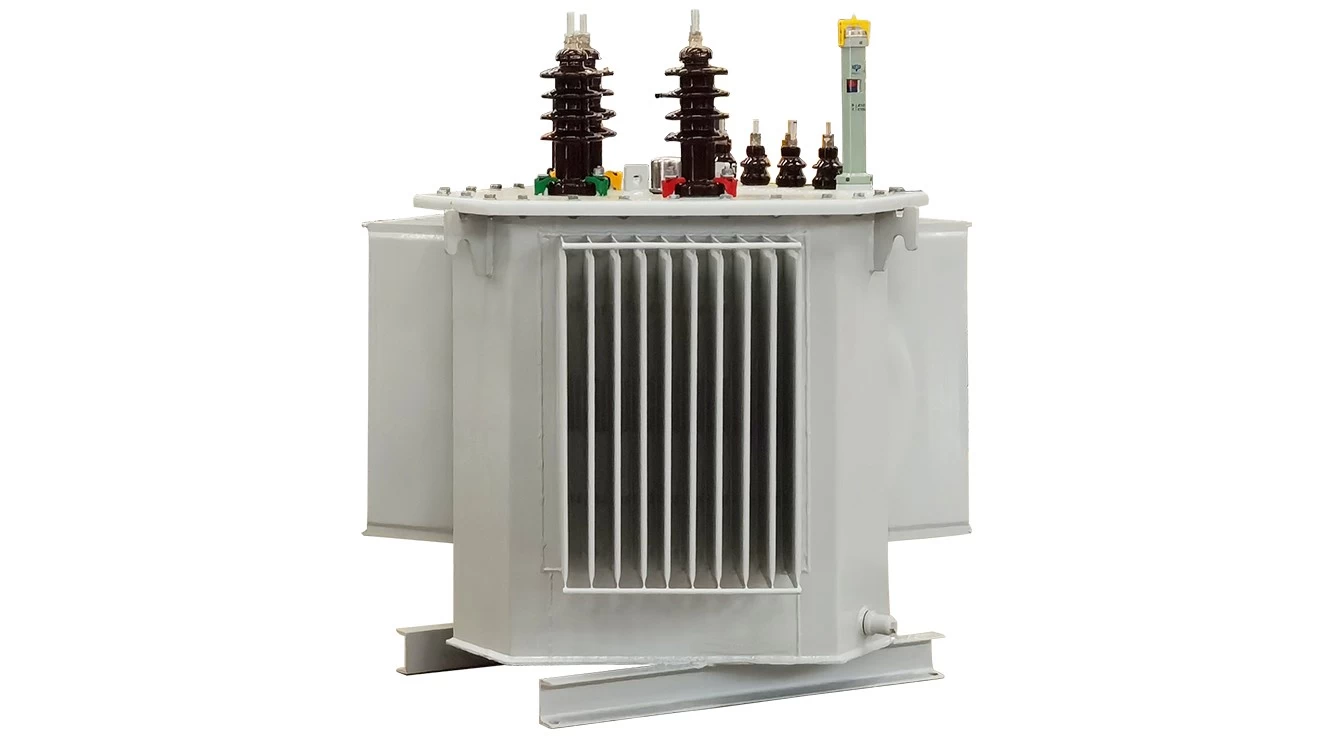

หม้อแปลงไฟฟ้าที่ใช้น้ำมันเป็นเครื่องใช้ไฟฟ้าที่ใช้น้ำมันฉนวนเป็นตัวกลางฉนวนและประกอบด้วยแกน, ขดลวด, สวิตช์ควบคุมแรงดันไฟฟ้า, ถังน้ำมัน ฯลฯ เพื่อเปลี่ยนแรงดันไฟฟ้าและส่งกำลัง AC มันมีลักษณะที่มีขนาดเล็กและความต้านทานต่อสภาพอากาศที่แข็งแกร่ง ใช้ได้กับระบบพลังงานองค์กรอุตสาหกรรมและเหมืองแร่การขนส่งการโพสต์และโทรคมนาคมและสำนักงานวิจัยทางวิทยาศาสตร์ ฯลฯ มันถูกแบ่งออกเป็นซีรีย์หลักซ้อนกันแบบแบนซีรีย์โรลคอร์สามมิติซีรีย์อัลลอยด์อสัณฐานและผลิตภัณฑ์อื่น ๆ ต่ำกว่า 35kV โครงสร้างมีความยืดหยุ่นและหลากหลายรูปลักษณ์ที่ดูดีและสามารถตอบสนองความต้องการของผู้ใช้ที่แตกต่างกัน

►ซีรี่ส์ผลิตภัณฑ์

โครงสร้างมีความยืดหยุ่นและหลากหลายรูปลักษณ์ที่ดูดีและสามารถตอบสนองความต้องการของผู้ใช้ที่แตกต่างกัน

หมายเหตุ: หากคุณต้องการหม้อแปลงไฟฟ้าแบบเฟสเดี่ยวและสามเฟสแบบสามเฟส 10-35kV โปรดติดต่อของเรา ผู้ผลิตหม้อแปลงจีน ทีมสำหรับพารามิเตอร์และข้อกำหนดทางเทคนิคเฉพาะ

►เงื่อนไขการใช้งานปกติของผลิตภัณฑ์

อุณหภูมิอากาศโดยรอบ:40 ℃ - -45 ℃；
อุณหภูมิร้อนเฉลี่ยรายเดือน:30 ℃；
อุณหภูมิร้อนเฉลี่ยรายปี:20 ℃；
ระดับความสูง: ≤1000m；
ระดับมลพิษ: ชั้นเรียน ⅲ；
รูปคลื่นแรงดันไฟฟ้าของแหล่งจ่ายไฟ: คลื่นไซน์ประมาณ
หมายเหตุ: หากเงื่อนไขการใช้งานมีความพิเศษมากกว่าเงื่อนไขที่กล่าวถึงข้างต้นโปรดติดต่อทีมหม้อแปลงของเราสำหรับพารามิเตอร์และข้อกำหนดทางเทคนิคเฉพาะ

►ข้อได้เปรียบด้านประสิทธิภาพการทำงาน (แกนลามิเนต แบน)

•ไม่มีอุปกรณ์ป้องกันน้ำมันเช่นผู้พิทักษ์น้ำมันและโช้คอัพความชื้นเพื่อให้แน่ใจว่าน้ำมันหม้อแปลงไม่ได้สัมผัสกับอากาศและตรวจสอบให้แน่ใจว่าน้ำมันหม้อแปลงสามารถใช้งานได้อย่างต่อเนื่องเป็นเวลา 20 ปีโดยไม่ต้องรักษาใด ๆ

•แมวน้ำทำจากยางที่มีประสิทธิภาพที่ยอดเยี่ยมซึ่งสามารถป้องกันการถ่ายภาพอายุไฟฟ้าและอายุความร้อนได้อย่างมีประสิทธิภาพ

•ติดตั้งเทอร์โมมิเตอร์สัญญาณและวาล์วปล่อยแรงดันซึ่งช่วยเพิ่มความน่าเชื่อถือของการทำงาน

•การใช้กระบวนการฉีดน้ำมันสุญญากาศความชื้นภายนอกและออกซิเจนไม่สามารถเข้าไปในถังน้ำมันได้ดังนั้นจึงทำให้อัตราการชราของวัสดุฉนวนลดลงและเพิ่มอายุการใช้งานของหม้อแปลง

•การเปลี่ยนแปลงของปริมาตรของหม้อแปลงจะได้รับการชดเชยโดยการขยายตัวและความยืดหยุ่นในการหดตัวของผนังถังลูกฟูก

•ไม่จำเป็นต้องมีการตรวจสอบแกนหลักก่อนที่ผลิตภัณฑ์จะถูกนำไปใช้งานและไม่จำเป็นต้องมีการบำรุงรักษาและการบำรุงรักษาหลังจากดำเนินการซึ่งช่วยปรับปรุงความน่าเชื่อถือของการดำเนินการอย่างมาก

•มันเป็นแผลที่มีลวดเคลือบฟันที่มีความแข็งแรงสูง (หรือลวดที่ปกคลุมด้วยกระดาษ) มีโครงสร้างทรงกระบอก (หรือเค้กประเภท) กระจายแอมป์เลี้ยวที่มีการกระจายอย่างสม่ำเสมอโครงสร้างฉนวนที่สมเหตุสมผลและมีความต้านทานการลัดวงจรสูง

•ตัวยึดที่ใช้ในถังน้ำมันเชื้อเพลิงล้วนใช้น็อตป้องกันตัวหลวมซึ่งจะไม่คลายแม้หลังจากการขนส่งทางไกล

►ข้อได้เปรียบด้านประสิทธิภาพการทำงาน (โรลคอร์สามมิติ)
การเพิ่มประสิทธิภาพวงจรแม่เหล็ก

•ไม่มีตะเข็บระหว่างชั้นของแกนม้วนสามมิติวงจรแม่เหล็กมีการกระจายอย่างสม่ำเสมอตลอดไม่มีพื้นที่ต้านทานสูงที่ชัดเจนและไม่มีการบิดเบือนความหนาแน่นของฟลักซ์แม่เหล็กที่ตะเข็บ
•ทิศทางของฟลักซ์แม่เหล็กนั้นสอดคล้องกับการวางแนวของแผ่นเหล็กซิลิกอนอย่างสมบูรณ์
•ความยาววงจรแม่เหล็กสามเฟสมีค่าเท่ากันและผลรวมของความยาววงจรแม่เหล็กสามเฟสนั้นสั้นที่สุด
•วงจรแม่เหล็กสามเฟสมีความสมมาตรและกระแสไม่มีโหลดสามเฟสมีความสมดุล

►ผลการสูญเสียและการประหยัดพลังงานอย่างมีนัยสำคัญ

•ทิศทางการดึงดูดของม้วนโรลคอร์สามมิตินั้นสอดคล้องกับทิศทางการหมุนของแผ่นเหล็กซิลิกอนและไม่มีการทับซ้อนกันระหว่างชั้นแกนกลาง ฟลักซ์แม่เหล็กมีการกระจายอย่างสม่ำเสมอตลอดวงจรแม่เหล็กโดยไม่มีพื้นที่ต้านทานสูงที่ชัดเจนและไม่มีการบิดเบือนความหนาแน่นของฟลักซ์แม่เหล็กบนข้อต่อ ในสถานที่ตั้งของวัสดุเดียวกันเมื่อเทียบกับแกนลามิเนตค่าสัมประสิทธิ์กระบวนการสูญเสียธาตุเหล็กของแกนกลางลดลงจาก 1.3-1.5 เป็น 1.05 สิ่งนี้เพียงอย่างเดียวสามารถลดการสูญเสียหลักได้ 10-20%

•เนื่องจากโครงสร้างสามมิติพิเศษปริมาณของวัสดุที่ใช้ในส่วนแอกของแกนจะลดลง 25% เมื่อเทียบกับแกนลามิเนตแบบดั้งเดิมและน้ำหนักเชิงมุมที่ลดลงประมาณ 6% ของน้ำหนักทั้งหมดของแกน

•การบำบัดแบบตัดของแผ่นเหล็กซิลิกอนจะลดลงการซึมผ่านของแม่เหล็กและม้วนโรลคอร์สามมิติจะได้รับอุณหภูมิสูง (800 ℃) สุญญากาศไนโตรเจนที่เต็มไปด้วยไนโตรเจนไม่เพียง แต่จะช่วยลดความสามารถในการหลอมเหลวของแกน แผ่นเหล็กซิลิคอนดีกว่าประสิทธิภาพเดิมมาก

►เสียงรบกวนต่ำ

•สาเหตุของเสียงรบกวนที่เกิดจากการสั่นสะเทือนของร่างกายหม้อแปลงคือ：：
1) แม่เหล็กของแผ่นเหล็กซิลิกอนทำให้แกนเหล็กสั่นสะเทือนและสร้างเสียงรบกวน；
2) มีแรงดึงดูดทางแม่เหล็กไฟฟ้าที่เกิดจากการรั่วไหลของฟลักซ์แม่เหล็กระหว่างข้อต่อของแผ่นเหล็กซิลิคอนและการเคลือบ
3) ความหนาแน่นของแม่เหล็กในการทำงานของหม้อแปลงสูงเกินไปใกล้เข้ามาถึงหรือถึงจุดอิ่มตัวและการรั่วไหลของแม่เหล็กมีขนาดใหญ่เกินไปสร้างเสียงรบกวน

•เนื่องจากโรลคอร์สามมิตินั้นทำโดยแถบแผ่นเหล็กซิลิกอนกลิ้งอย่างต่อเนื่องและแน่นบนเครื่องม้วนแกนเฉพาะที่ทุ่มเทไม่มีตะเข็บและไม่มีเสียงรบกวนที่เกิดจากวงจรแม่เหล็กที่ไม่ต่อเนื่องเช่นแกนลามิเนต ในเวลาเดียวกันวงจรแม่เหล็กสามเฟสและฟลักซ์แม่เหล็กนั้นสมมาตรอย่างสมบูรณ์และความหนาแน่นของแม่เหล็กในการทำงานได้รับการออกแบบอย่างสมเหตุสมผลดังนั้นเสียงของผลิตภัณฑ์จะลดลงอย่างมาก

►คุณสมบัติโครงสร้าง

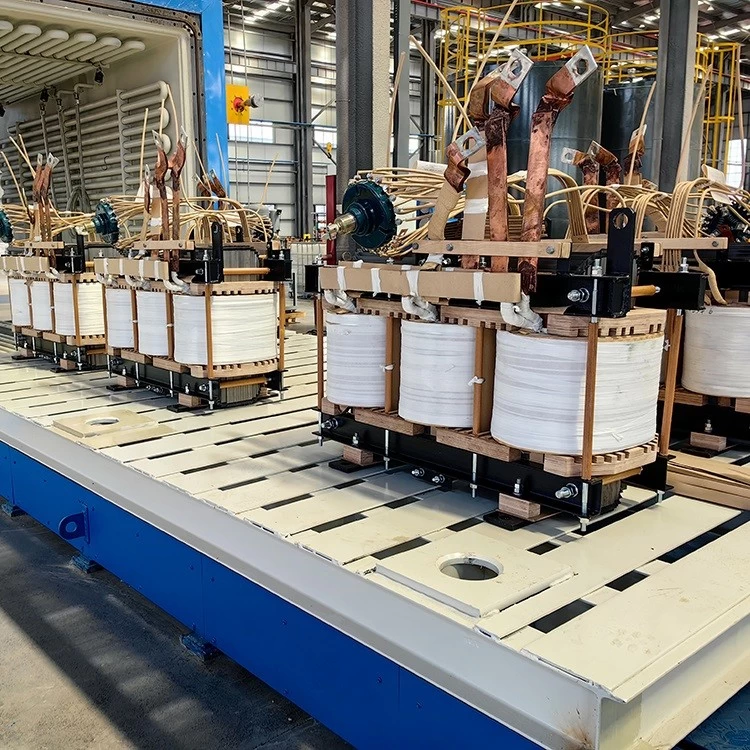

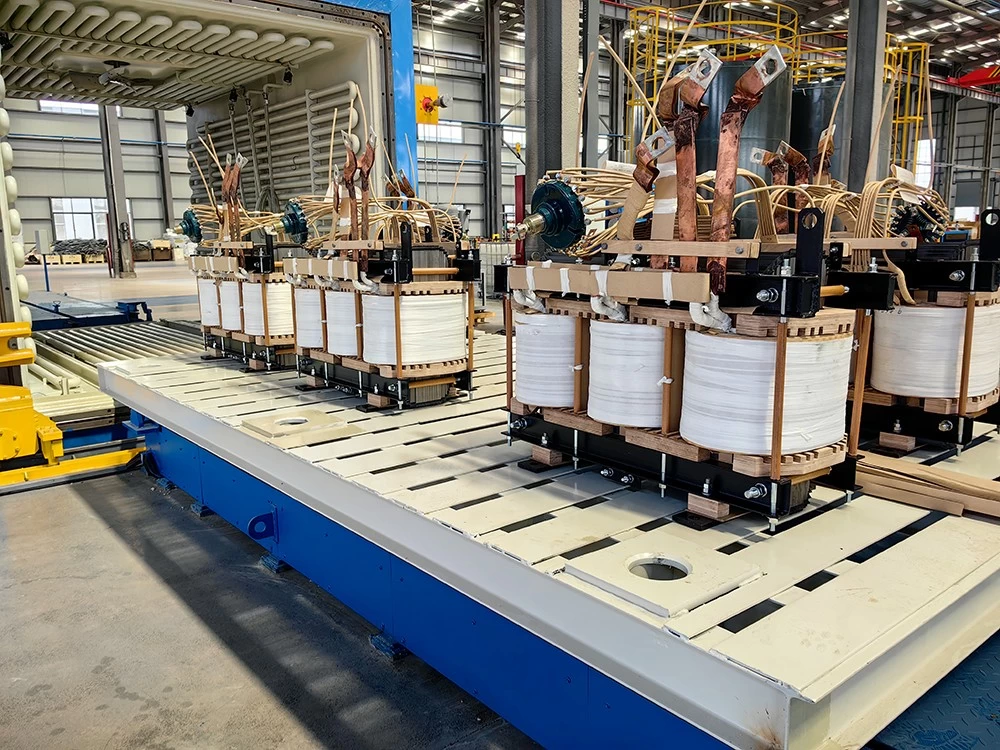

1.แกนหลัก： แกนกลางทำจากการซึมผ่านของแม่เหล็กสูงและแผ่นเหล็กซิลิกอนที่สูญเสียต่ำหรือวัสดุโลหะผสมอสัณฐานและมีโครงสร้างข้อต่อหลายระดับที่มีรูปทรงบันไดซึ่งเป็นประโยชน์ต่อการลดการสูญเสียที่ไม่มีโหลดและกระแสไม่มีโหลด

2. ใช้การใช้วัสดุที่ใช้ในระดับ A หรือสูงกว่าวัสดุฉนวน ขดลวดแรงดันสูงใช้รูปทรงกระบอกหลายชั้นซึ่งมีประสิทธิภาพการผลิตสูงและความต้านทานต่อแรงดันไฟฟ้าที่ดี ขดลวดแรงดันต่ำส่วนใหญ่ใช้ฟอยล์ชนิด; อัตราการใช้พื้นที่เป็นสิ่งที่ดีและความจุระหว่างชั้นมีการกระจายอย่างสม่ำเสมอ

3.คลิปหนีบ： เหล็กช่องรูปตัว I ใช้เพื่อกระชับแกนและทำให้ร่างกายมีเสถียรภาพและป้องกันการคลาย แกนกลางยังมีสายดินที่จุดเดียวผ่านแคลมป์

4. รถถัง： ถังน้ำมันหม้อแปลงและน้ำมันฉนวนเพื่อแยกอากาศและความชื้น มักใช้ถังน้ำมันรูปสี่เหลี่ยมผืนผ้าแผ่นลูกฟูก ความยืดหยุ่นของแผ่นลูกฟูกสามารถชดเชยการเปลี่ยนแปลงของปริมาตรของน้ำมันหม้อแปลงที่เกิดจากการเพิ่มขึ้นและลดลงของอุณหภูมิ
