►ภาพรวมผลิตภัณฑ์

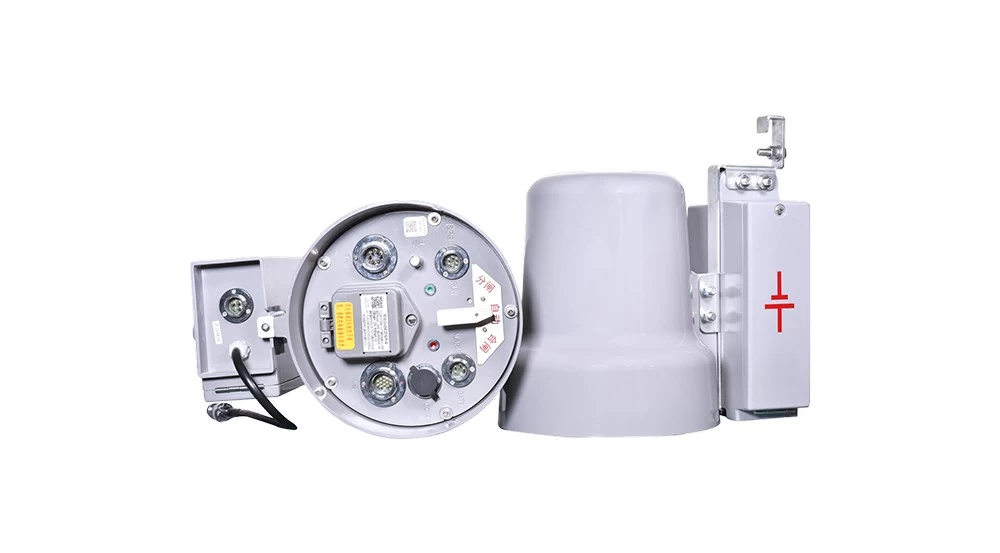

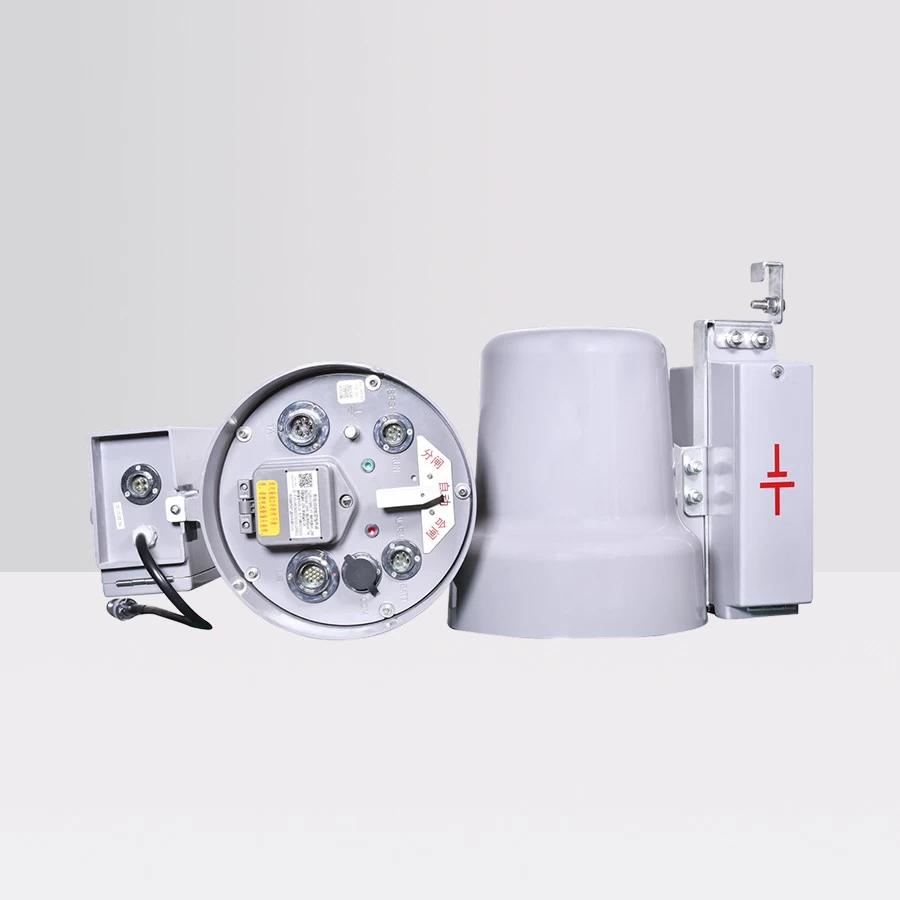

CWBC-03ขั้วต่อการจัดจําหน่ายอัตโนมัติ( FTUแบบปิด)ได้รับการออกแบบมาสําหรับเครือข่ายการกระจายแรงดันไฟฟ้า10กิโลวัตต์ขึ้นไป เหมาะสําหรับแหล่งจ่ายไฟแบบคู่ลูปเปิดหรือลูปปิดระบบป้อนข้อมูลระบบอัตโนมัติ CWBC-03เป็นเทอร์มินัลป้อนข้อมูลอัตโนมัติแบบ"สามระยะไกล"ที่รวบรวมกระแสไฟฟีดแรงดันไฟฟ้าและสถานะเพื่ออํานวยความสะดวกในการตรวจสอบการควบคุมและการตรวจจับข้อผิดพลาดในท้องถิ่นและระยะไกลของอุปกรณ์สวิตช์บนคอลัมน์

►คุณสมบัติผลิตภัณฑ์

1. การออกแบบการป้องกันและความน่าเชื่อถือสูง
FTU ประเภทที่แนบมามีโครงสร้างป้องกันที่ทนต่อการสั่นสะเทือนการรบกวนและการกัดกร่อน กล่องถูกปิดผนึกอย่างสูงและได้รับการปฏิบัติเป็นพิเศษเพื่อให้ทนต่อสภาพแวดล้อมกลางแจ้งที่รุนแรงโดยมีช่วงอุณหภูมิในการทำงาน -40 ℃ถึง 80 ℃ รุ่นบางรุ่นมีโมดูลแบตเตอรี่ในตัวออกแบบเป็นหน่วยในตัวเพื่อกำจัดปัญหาของสายเคเบิลที่เปิดออกจากกล่องแบตเตอรี่ภายนอก นอกจากนี้ยังรองรับการเปลี่ยนไปใช้พลังงานสำรองอย่างราบรื่นเพื่อให้มั่นใจว่าการดำเนินการวงจรและการอัปโหลดข้อมูลความผิดพลาดยังคงสามารถทำได้หลังจากไฟฟ้าดับ

2. ฟังก์ชั่นการจัดการข้อผิดพลาดและการป้องกันอัจฉริยะ
รองรับการตรวจจับการแยกและการฟื้นฟูแหล่งจ่ายไฟโดยอัตโนมัติสำหรับความผิดพลาดของพื้นดินเฟสเดี่ยวและความผิดพลาดของการลัดวงจรแบบเฟสถึงเฟสซึ่งจะช่วยลดขอบเขตของการหยุดทำงานของพลังงาน
คุณสมบัติต่าง ๆ เช่น การวางใหม่ สามครั้งการสะดุดล่าช้าและการระบุความผิดพลาดทั้งภายในและภายนอกพื้นที่ปัจจุบัน เลขศูนย์ ปัจจุบันช่วยเพิ่มประสิทธิภาพการจัดการความผิดพลาด
รวมตรรกะการป้องกันในตัวสำหรับสภาพที่เกินและเกินจำนวนรวมกับการสุ่มตัวอย่างที่มีความแม่นยำสูง (เช่นความหนาแน่นการสุ่มตัวอย่าง 64 จุดต่อรอบ) เพื่อให้มั่นใจถึงความแม่นยำในการปฏิบัติงาน

3. โมดูลาร์และความสามารถในการขยายได้
ฮาร์ดแวร์มีการออกแบบแบบแยกส่วนช่วยให้สามารถกำหนดค่าที่ยืดหยุ่นของบอร์ดควบคุมหลักโมดูลแหล่งจ่ายไฟอินเทอร์เฟซการสื่อสารและปลั๊กอินอื่น ๆ รองรับฟังก์ชั่นปลั๊กแอนด์เพลย์และการบำรุงรักษาระยะไกล มันมีอินเทอร์เฟซการสื่อสารที่หลากหลาย (รวมถึง 5 พอร์ตอนุกรมและพอร์ตอีเธอร์เน็ต 2 พอร์ต) เข้ากันได้กับวิธีการสื่อสารไฟเบอร์ออปติกและไร้สายเพื่อตอบสนองความต้องการของสถานการณ์ต่างๆ

4. การตรวจสอบอัจฉริยะและการควบคุมระยะไกล
มันรวบรวมข้อมูลเรียลไทม์เกี่ยวกับแรงดันไฟฟ้ากระแสอุณหภูมิและอื่น ๆ สนับสนุนฟังก์ชั่น "สามระยะไกล": การวัดระยะไกล, สัญญาณระยะไกลและการควบคุมระยะไกล ข้อมูลสามารถเก็บไว้ได้นานถึง 3 เดือนและจะถูกเขียนทับในวง รองรับการตั้งค่าพารามิเตอร์ระยะไกลการอัพเกรดโปรแกรมและการรีเซ็ตตัวบ่งชี้ข้อผิดพลาด (คู่มือ / อัตโนมัติ / จากระยะไกล) จากสถานีหลัก

ความสามารถในการปรับตัวด้านสิ่งแวดล้อมและการเพิ่มประสิทธิภาพการกระจายความร้อน: บางรุ่นมีกล่องแบตเตอรี่กระจายความร้อนเปิดใช้งานการจัดการความร้อนแบบไดนามิกผ่านช่องระบายอากาศและตัวเลื่อนที่ปรับได้ทำให้เหมาะสำหรับสภาพแวดล้อมที่สูงหรืออุณหภูมิต่ำ หน่วยแสดงประสิทธิภาพการเกิดแผ่นดินไหวที่แข็งแกร่ง (รองรับการเร่งความเร็วในแนวนอน 0.3G) และระดับการป้องกันที่สูงทำให้การทำงานที่มั่นคงภายใต้สภาวะที่รุนแรงเช่นการสะสมน้ำแข็งและลมแรง

►ข้อกำหนดผลิตภัณฑ์

1. ข้อกำหนดด้านแหล่งจ่ายไฟแรงดันไฟฟ้า AC: 100V, 220V (แรงดันไฟฟ้าที่ได้รับการจัดอันดับ); 50Hz
กระแส AC: 5A, 1A (ปัจจุบันมีการจัดอันดับใน); 50HZ
แหล่งจ่ายไฟ DC: 24V, เบี่ยงเบนที่อนุญาต: ± 20%
แรงดันไฟฟ้าอินพุตสำหรับปริมาณสวิตช์และปริมาณสถานะ: DC 24V, แรงดันเริ่มต้น (60%–75%) UE

2. ตัวบ่งชี้ประสิทธิภาพทางเทคนิคหลัก
การป้องกันทันที
ช่วงของค่าการตั้งค่า
ปัจจุบัน: 0.02นิ้ว ถึง 20นิ้ว
เวลา: 0s ถึง 10s
ข้อผิดพลาดที่อนุญาตของการตั้งค่าค่า
กระแส: ± 3% หรือ± 0.02นิ้ว
หมายเหตุ: ในการอ้างอิงถึงกระแสรองที่ได้รับการจัดอันดับของ TA; เช่นเดียวกับด้านล่าง
ข้อผิดพลาดเวลา: เมื่อกระแสคือ 1.2 เท่าของค่าการตั้งค่าไม่เกิน 40ms หรือ± 3%
การป้องกันกระแสเกิน
ช่วงของค่าการตั้งค่า
ปัจจุบัน: 0.02นิ้ว ถึง 20นิ้ว
เวลา: 0.1s ถึง 100s
ข้อผิดพลาดที่อนุญาตของการตั้งค่าค่า
กระแส: ± 3% หรือ± 0.02นิ้ว
ข้อผิดพลาดเวลา: เมื่อกระแสคือ 1.2 เท่าของค่าการตั้งค่าไม่เกิน 40ms หรือ± 3%
การป้องกันการเร่งความเร็วที่มากเกินไป
ช่วงของค่าการตั้งค่า
ปัจจุบัน: 0.02นิ้ว ถึง 20.0นิ้ว
ช่วงเวลา: 0s ถึง 10s
ข้อผิดพลาดที่อนุญาตของการตั้งค่าค่า
กระแส: ± 3% หรือ± 0.02นิ้ว
ข้อผิดพลาดเวลา: เมื่อกระแสคือ 1.2 เท่าของค่าการตั้งค่า± 1% หรือ± 40ms
ลำดับการป้องกันกระแสไฟฟ้าที่เป็นศูนย์
ช่วงของค่าการตั้งค่า
ปัจจุบัน: 0.01 A ถึง 10.0 A
ช่วงเวลา: 0.1 s ถึง 1800 s
ข้อผิดพลาดที่อนุญาตของการตั้งค่าค่า
กระแส: ± 3% หรือ± 0.01 A
เวลา: เมื่อกระแสคือ 1.2 เท่าของค่าการตั้งค่า± 1% หรือ± 40 ms
การป้องกันความเร่งลำดับศูนย์
ช่วงของค่าการตั้งค่า
ปัจจุบัน: 0.01 A ถึง 10.0 A
ช่วงเวลา: 0s ถึง 10s
ข้อผิดพลาดที่อนุญาตของการตั้งค่าค่า
กระแส: ± 3% หรือ± 0.01 A
เวลา: เมื่อกระแสคือ 1.2 เท่าของค่าการตั้งค่า± 1% หรือ± 40 ms
เกิดอะไรขึ้น
ช่วงของค่าการตั้งค่า:
การชาร์จการชาร์จใหม่: 15 S
เวลา เข้าสู่ระบบอีกครั้งเดี่ยว: 0.3 s ถึง 300 s
เวลาการเปิดใหม่รอง: 0.3 s ถึง 300 s
การเปิดตัวสามครั้ง: 0.3 s ถึง 300 s
เวลาปิดล็อค: 0.0 s ถึง 300 s
เวลายืนยันการเปิดใหม่: 0.3 s ถึง 999 s
ข้อผิดพลาดที่อนุญาตของการตั้งค่าค่า
เวลา: เวลาดำเนินการ เข้าสู่ระบบอีกครั้งไม่เกิน± 1% หรือ± 60 ms
ตัวบ่งชี้ประสิทธิภาพสำหรับเครือข่ายการกระจายแรงดันไฟฟ้า
การตรวจจับแรงดันไฟฟ้า: ≥80% UN
เวลาตรวจจับไฟฟ้าดับ (เวลา z): ≤3.5s± 0.5s
x ข้อผิดพลาดเวลา: ± 1% หรือ± 60ms
ข้อผิดพลาดเวลา y: ± 1% หรือ± 60ms

3. ความแม่นยำในการวัด
กระแสที่วัดได้และแรงดันไฟฟ้า: คลาส 0.2
พลังงานและปัจจัยพลังงาน: คลาส 0.5
กระแสผิดปกติ: ข้อผิดพลาดทั้งหมดน้อยกว่า 5%, 10in (5p10), 20in (10p20)
ความละเอียดเหตุการณ์: ≤2ms
ความถี่: 0.01Hz

4. ความสามารถในการติดต่อเอาท์พุท
24VDC: อนุญาตให้กระแสไฟฟ้าต่อเนื่องของ 16A และตัดกระแสไฟฟ้าที่ 3A
3.6 การใช้พลังงาน
แรงดันไฟฟ้า AC: <0.5VA ต่อเฟส
กระแส AC: <0.5 VA/เฟส
DC: ≤20 VA

5. ความจุเกินพิกัด
วงจรปัจจุบัน: 2 เท่าของการดำเนินการกระแสไฟฟ้าต่อเนื่องที่ได้รับการจัดอันดับ
20 เท่าของกระแสไฟฟ้าที่ได้รับอนุญาตเป็นเวลา 1 วินาที
วงจรแรงดันไฟฟ้า: 1.2UN สำหรับการทำงานอย่างต่อเนื่อง
